优势和特点
- 升压电路，VOUT = 48V，VIN 范围 = 10V 至 36V：
- IOUT = 110mA（在 VIN = 10V）
- IOUT = 135mA（在 VIN = 12V）
- IOUT = 210mA（在 VIN = 24V）
- IOUT = 400mA（在 VIN = 36V）
- 效率 = 89%（在 VIN = 12V，IOUT = 135 mA）
- 反相电路，VOUT = -12V，VIN 范围 = 4V 至 36V：
- IOUT = 170mA（在 VIN = 4V）
- IOUT = 270mA（在 VIN = 12V）
- IOUT = 280mA（在 VIN = 24V）
- IOUT = 280mA（在 VIN = 36V）
- 效率 = 87%（在 VIN = 12V，IOUT = 270 mA）
- 使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
- 通过单一反馈引脚进行正或负输出电压编程
- 2MHz 固定开关频率
- 内部补偿和软启动
- 过温保护
- 经过验证的 PCB 布局
- 全面装配且经过测试
产品详情

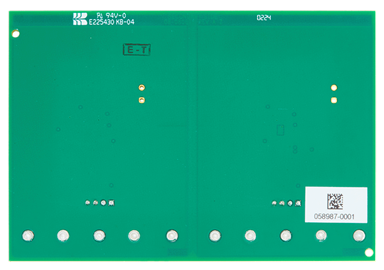

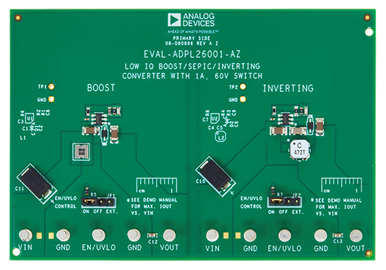

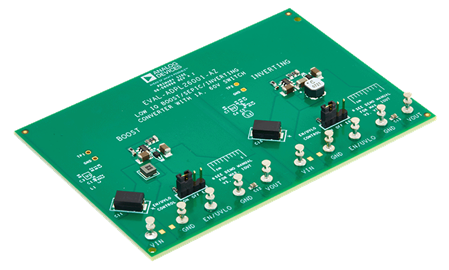

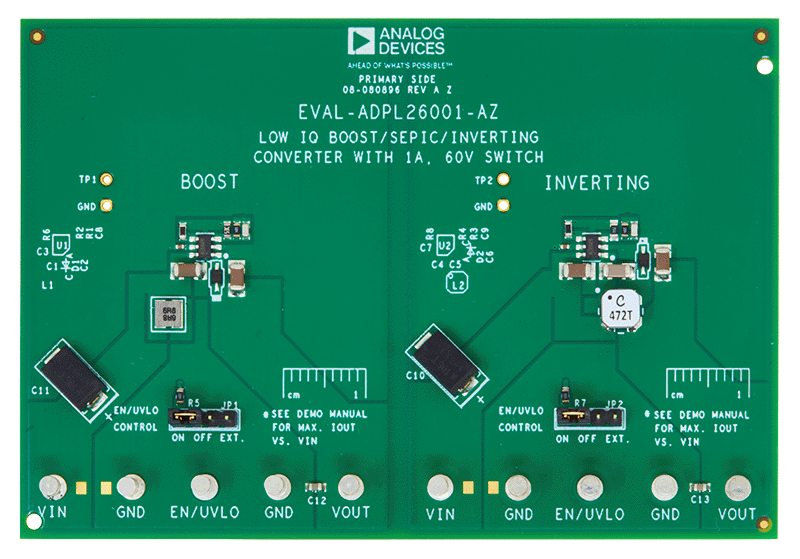

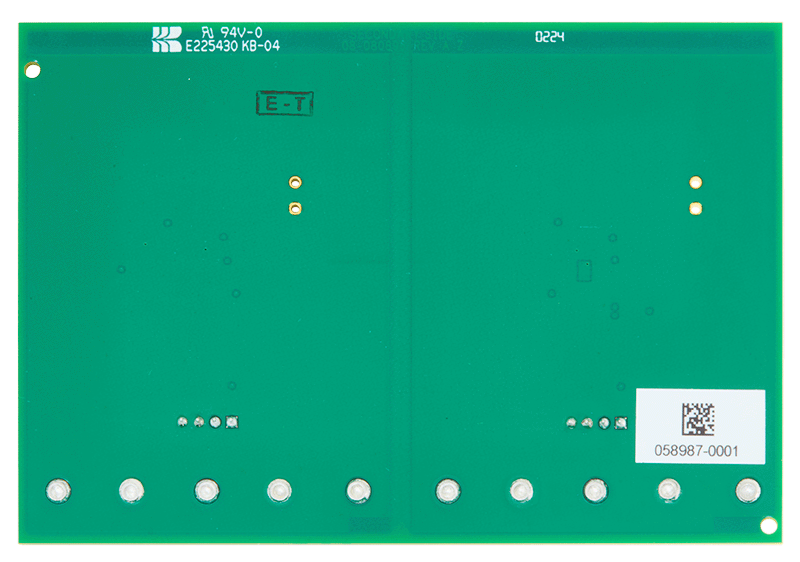

EVAL-ADPL26001-AZ 评估板配有低 IQ、升压/SEPIC/反相转换器 ADPL26001，并带有 1A、60V 开关。
ADPL26001 允许比同类转换器更高的输入和输出电压，并且还能显著降低轻载和空载时的输入电流。ADPL26001 可调节正输出或负输出，并具有 2MHz 的内部编程开关频率。
EVAL-ADPL26001-AZ 评估板由两个电路组成：一条升压转换器电路，工作输入电压范围为 10V 至 36V，输出电压为 48V。第二条反相转换器电路，工作输入电压范围为 4V 至 36V，输出电压为 -12V。
轻负载下的低输入电流、高额定电压和负输出能力使 ADPL26001 成为电池供电和扩展电压范围稳压器电路的首选。必须结合本用户指南阅读 ADPL26001 数据手册，才能正确使用或修改 EVAL-ADPL26001-AZ 评估板。
系统需求
- 一个 36V，1A 直流电源
- 数字万用表 (DMM)
- 负载电阻器可在 48V 输出时吸收高达 400mA 的电流，并在 -12V 输出时吸收高达 300mA 的电流
