EVAL-ADL8154

产品详情

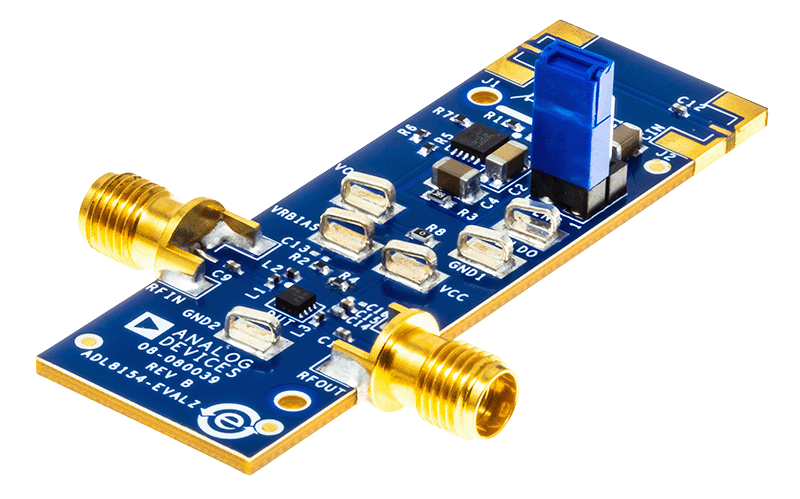

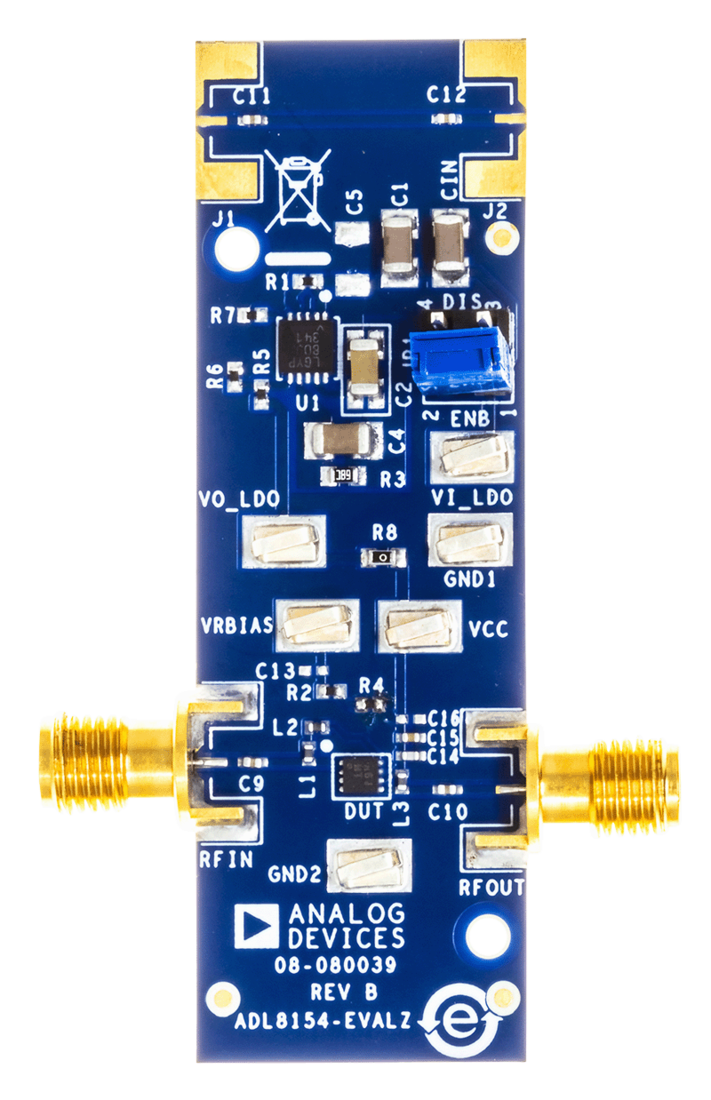

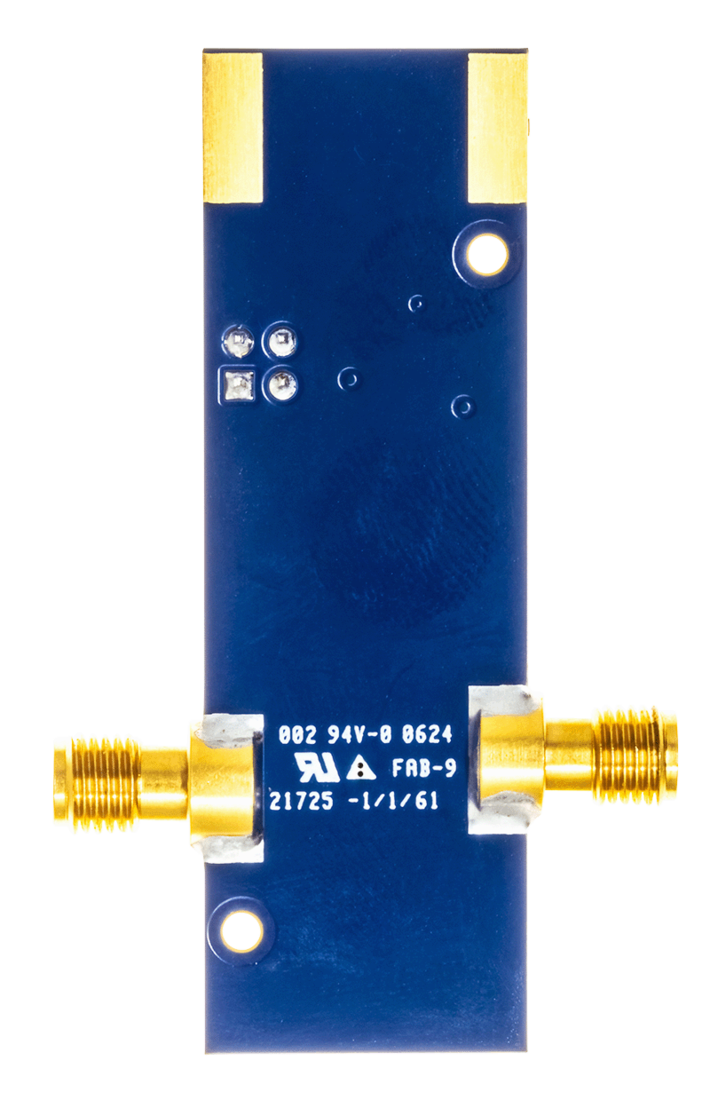

ADL8154-EVALZ 是一块 4 层印刷电路板 (PCB)，由 10 密耳厚 (0.25 毫米) 的 Rogers 4350B 和 Isola 370HR 覆铜板制成，标称厚度为 62 密耳 (1.57 毫米)。ADL8154-EVALZ 上的 RFIN 和 RFOUT 端口由 2.92 mm 母头同轴连接器接入，其各自的 RFIN 和 RFOUT 迹线都有 50Ω 特性阻抗。ADL8154-EVALZ 装有适合在整个 −55°C 至 +125°C 的 ADL8154 工作温度范围内使用的组件。ADL8154-EVALZ 包含校准路径（参见图 6 和表 3）。THRUCAL（J1 和 J2）必须配备 RF 连接器才能使用直通校准路径。校准路径包括两个 AC 耦合电容器（C11 和 C12），必须安装这些电容器以模拟主信号路径中的 AC 耦合电容器。

ADL8154-EVALZ 内置 LT3045 超低噪声、超高电源抑制比 (PSRR) 线性稳压器。该低噪声调节器提供了一个干净的电源来偏置 ADL8154。

ADL8154-EVALZ 上的 RFIN 和 RFOUT 走线为 50 Ω、接地以及共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个通孔连接顶部和底部接地平面，特别关注接地垫正下方的区域，以提供足够的电传导和热传导。ADL8154-EVALZ 上的电源去耦电容器代表了用于表征和评定套件的配置。
