EVAL-ADL8143

产品详情

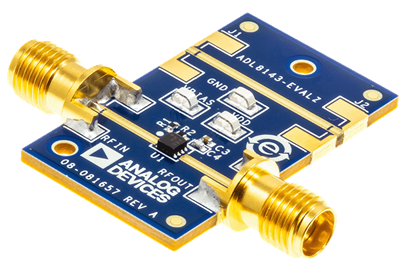

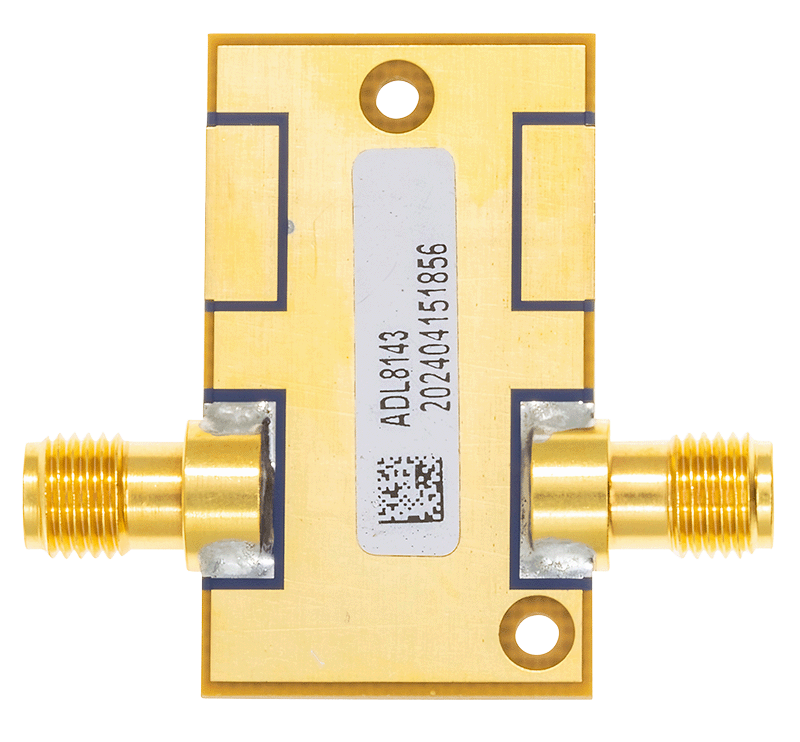

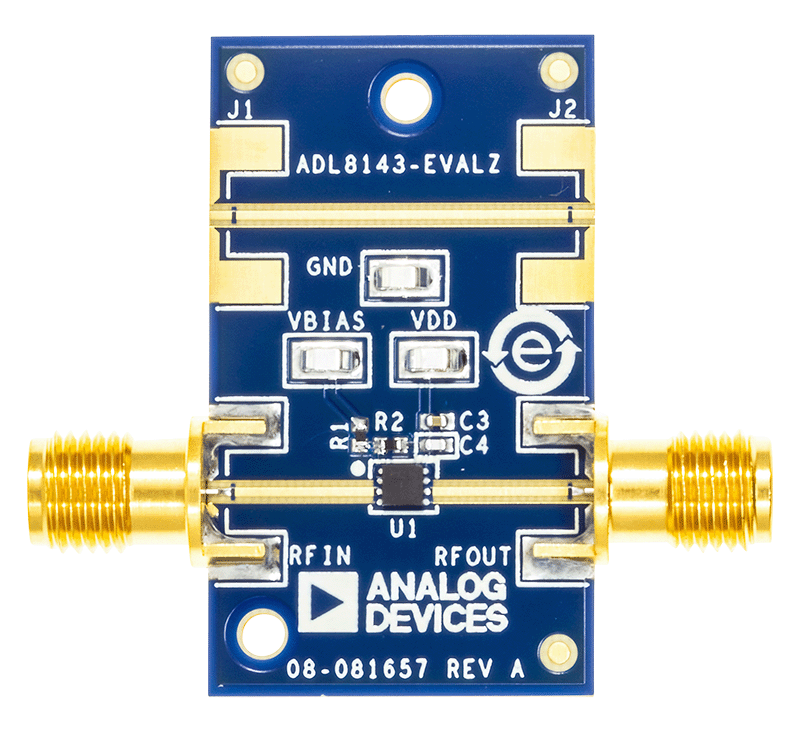

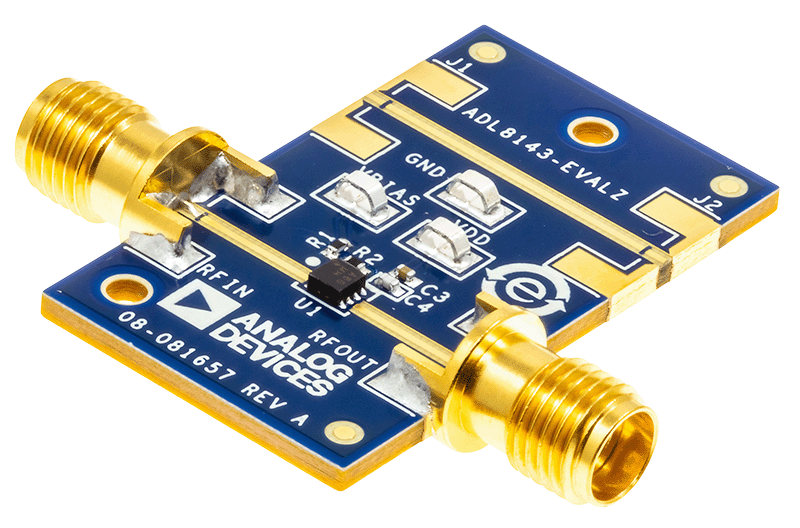

ADL8143-EVALZ 是一块 4 层印刷电路板 (PCB)，由 0.203 毫米 (8 密耳) 厚的 Rogers 4003C 和 Isola 370HR 覆铜制成，标称厚度为 1.63 毫米 (64 密耳)。ADL8143-EVALZ 上的 RFIN 和 RFOUT 端口由 2.92mm 母头同轴连接器填充。ADL8143-EVALZ 装有适合在整个 −55°C 至 +125°C 工作温度范围内使用的组件。

为校准电路板的走线损耗，在 J1 和 J2 连接器之间提供了一个直通校准路径。J1 和 J2 必须安装 RF 连接器，才能使用该直通校准路径。

连接 ADL8143-EVALZ 的接地路径和漏极电压需要通过表面贴装技术 (SMT) 测试点连接器、GND 和 VDD。​包含一个 VBIAS 补充测试点，以便于通过 RBIAS 引脚进行简单访问。

ADL8143-EVALZ 上的 RF 走线为 50 Ω、接地以及共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面，并特别关注接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

ADL8143-EVALZ 上的电源去耦电容器代表了用于表征和评定套件的配置。

有关 ADL8143 的完整详细信息，请参阅 ADL8143 数据手册，使用 ADL8143-EVALZ 时必须同时参阅该数据手册和本用户指南。
