EVAL-ADL8100

产品详情

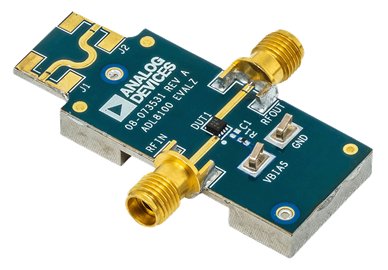

ADL8100ACPZN-EVALZ和ADL8100ACPZN-EVAL1Z均为2层印刷电路板(PCB)，采用10 mil厚的Rogers 4350B铜箔制成，并安装在铝制散热器上。该散热器有助于器件散热并向PCB提供机械支持。散热器上的安装孔便于连接到较大的散热器，从而改善热管理。

ADL8100ACPZN-EVALZ和ADL8100ACPZN-EVAL1Z上的RFIN和RFOUT端口装有2.9 mm插口同轴连接器，各自的RF走线具有50 Ω特性阻抗。ADL8100ACPZN-EVALZ和ADL8100ACPZN-EVAL1Z配备适合在−40°C至+85°C整个工作温度范围内使用的组件。

为校准评估板走线损耗，在THRUCAL连接器（J1和J2）之间提供了一个直通校准路径THRUCAL。THRUCAL必须安装RF连接器才能使用直通校准路径。

可通过表贴技术(SMT)测试点访问电源电压和接地路径。

外部宽带偏置器必须连接到ADL8100ACPZN-EVALZ的RFOUT，才能通过RFOUT提供偏置电流和交流耦合。建议使用Marki Microwave公司的BT2-0040。ADL8100ACPZN-EVAL1Z具有板载SMT偏置器。

有关ADL8100的完整详细信息，请参阅ADL8100数据手册，在使用ADL8100ACPZN-EVALZ和ADL8100ACPZN-EVAL1Z时，必须同时参阅该数据手册和用户指南。
