EVAL-ADL7075

产品详情

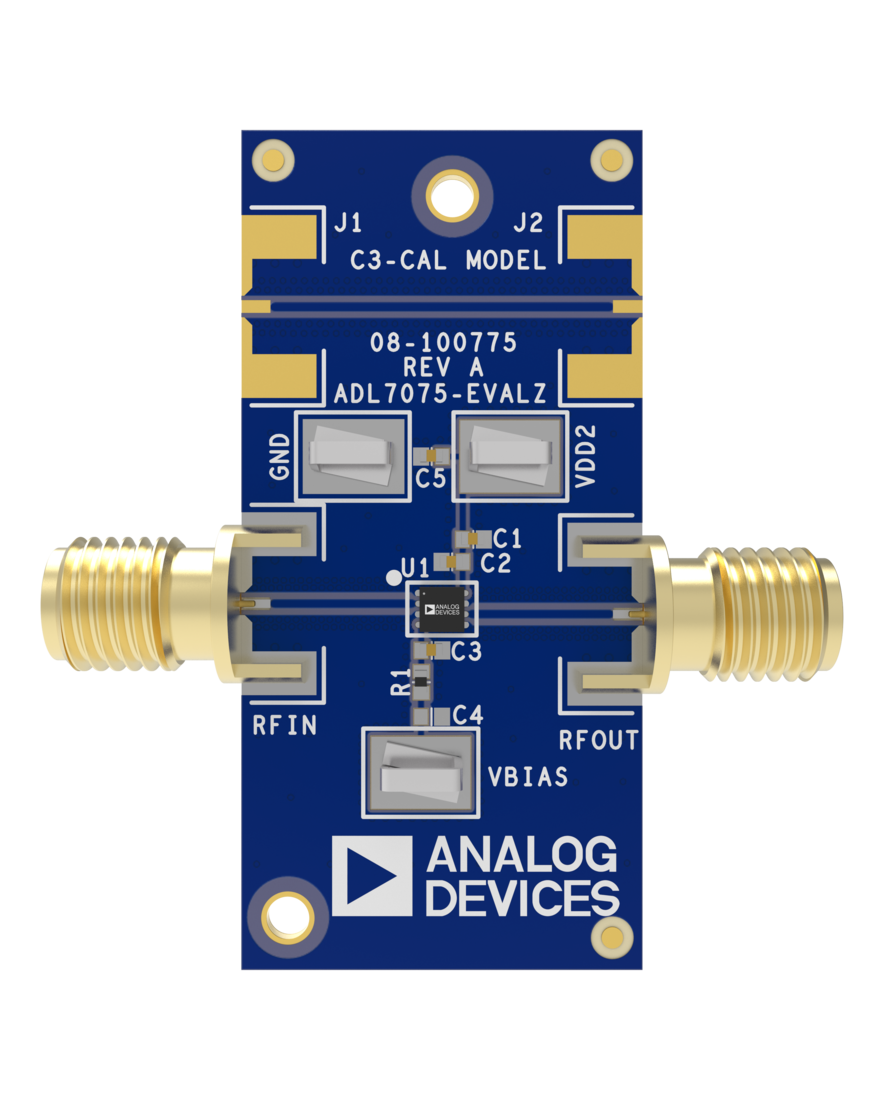

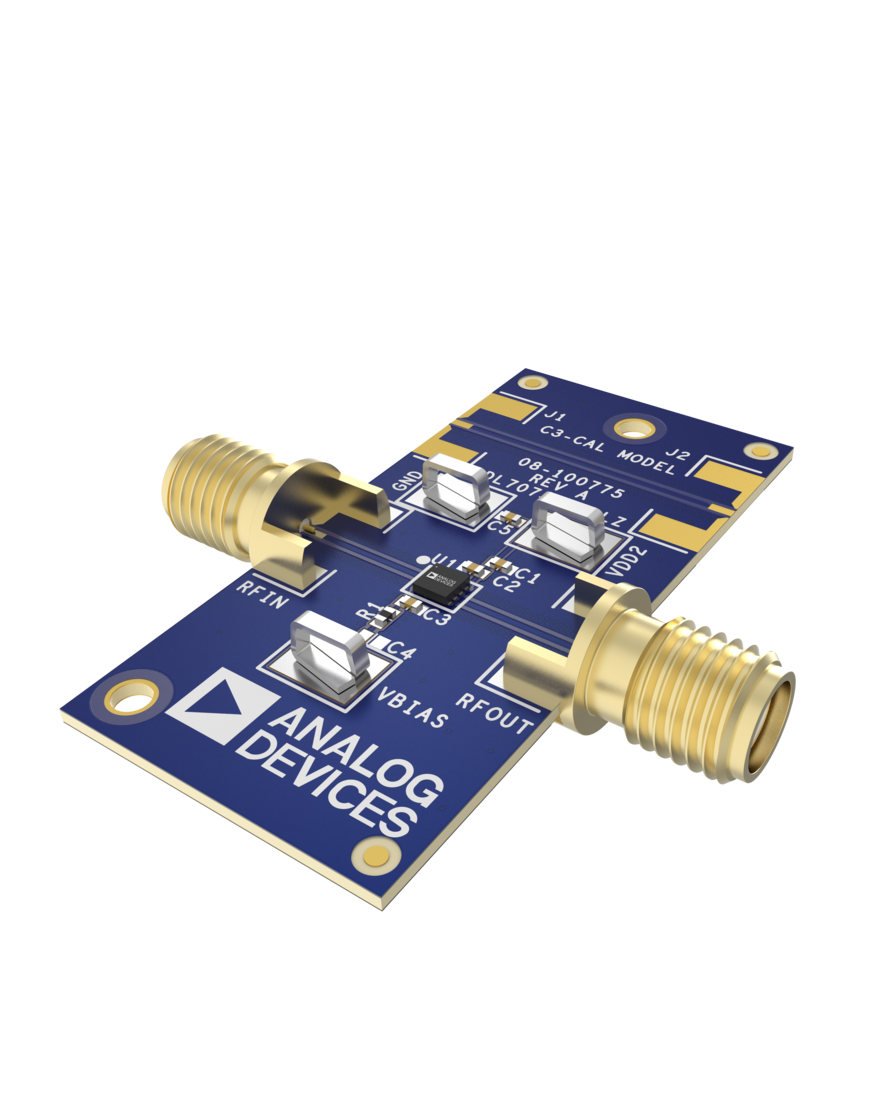

ADL7075-EVALZ 是一块四层印刷电路板 (PCB)，由 10 mil 厚的 Rogers 4350B, 和铜箔制成。

ADL7075-EVALZ 上的 RFIN 和 RFOUT 端口配有 2.9mm 母同轴连接器，相应的 RF 走线具有 50Ω 特性阻抗。ADL7075-EVALZ 上装配的组件适合在 −55°C 至 +125°C 整个工作温度范围内使用。

为校准电路板的走线损耗，在 J1 和 J2 连接器之间提供了一个直通校准路径 THRUCAL。J1 和 J2 必须安装 RF 连接器，才能使用该直通校准路径。有关直通校准路径性能，请参见图 4 和表 1。

通过表贴技术 (SMT) 测试点连接器、GND 和 VDD 访问 ADL7075-EVALZ 接地路径和 VDD 引脚。随附用于 VBIAS 的补充测试点，可轻松访问 RBIAS 引脚（测试点位置请见图 6）。

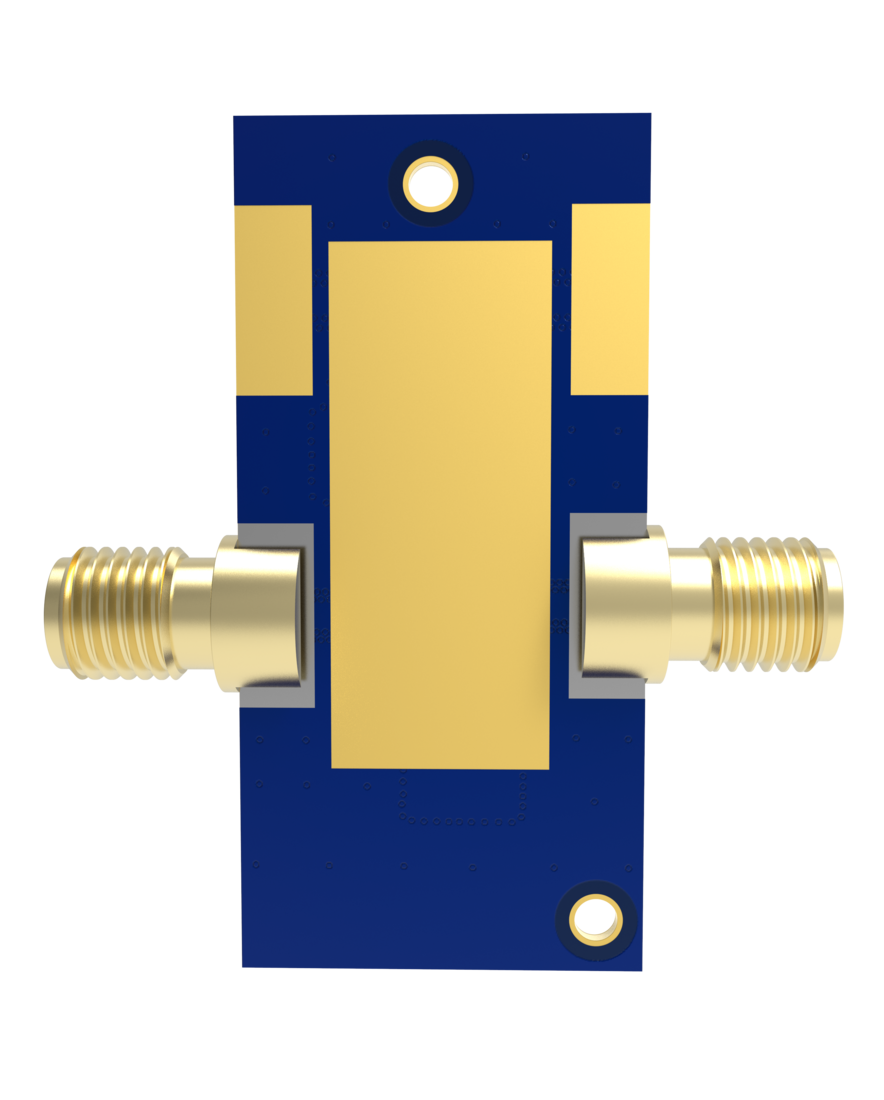

ADL7075-EVALZ 上的射频走线是 50Ω、接地、共面波导。封装接地引线和裸露焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中在接地焊盘正下方的区域，以便提供充分的导电性和导热性。

ADL7075-EVALZ 上的电源去耦电容代表用于表征和评定套件的配置。

ADL7075 的完整规格可在 ADI 公司提供的 ADL7075 数据手册中找到，使用 ADL7075-EVALZ 评估板时，必须结合本用户指南进行查阅。
