概览

优势和特点

  • SPI接口具备错误检测功能
  • 包括CRC、无效读取/写入地址和SCLK计数错误检测
  • 模拟电源电压
    • 双电源:±9 V至±22 V
    • 单电源:9 V至40 V
  • PC控制结合评估软件
  • EVAL-SDP-CB1Z SDP

产品详情

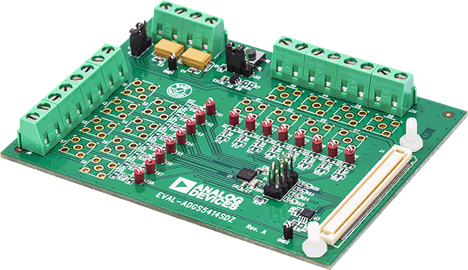

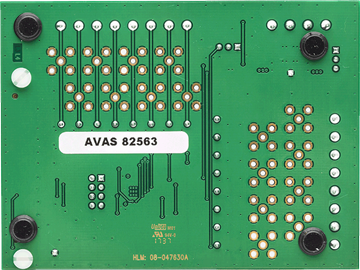

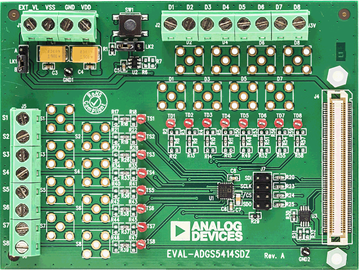

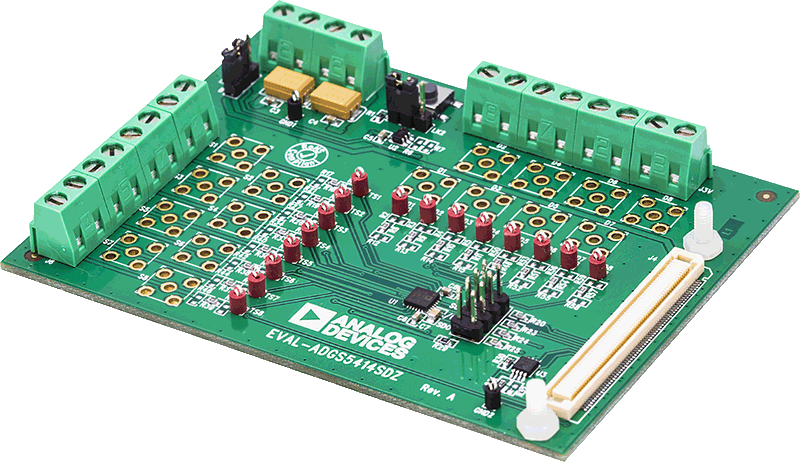

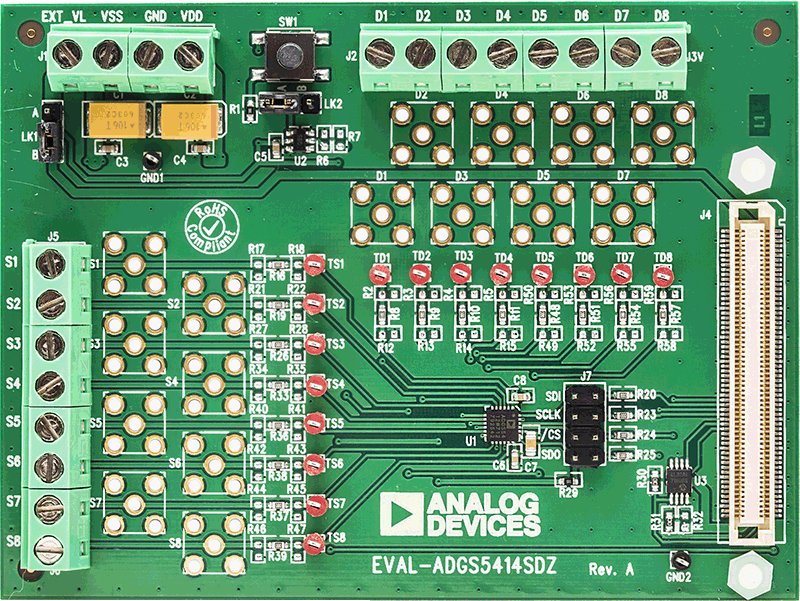

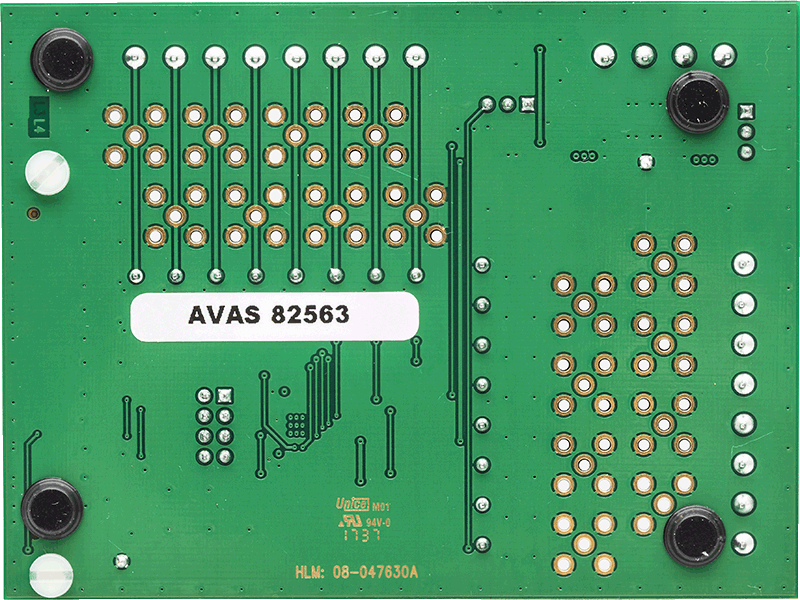

EVAL-ADGS5414SDZ是用于ADGS5414的评估板。ADGS5414是一款防闩锁型八通道单刀单掷(SPST)开关,通过一个串行外设接口(SPI)进行控制。该SPI具有强大的错误检测功能,包括循环冗余校验(CRC)错误检测、无效读取/写入地址检测和串行时钟(SCLK)计数错误检测。可通过菊花链将多个ADGS5414器件连接在一起。这样便可以极少的数字走线实现多个器件的配置。ADGS5414还支持突发模式,可减少SPI命令之间的时间。

EVAL-ADGS5414SDZ由通过USB端口连接到PC的EVAL-SDP-CB1Z系统演示平台(SDP)进行控制。ADGS5414在评估板中心处,采用接线螺丝端子连接源极引脚和漏极引脚。三个螺丝端子向该器件供电,第四个端子向用户提供定义的数字逻辑电源电压(如需要)。或者,也可以从SDP提供数字逻辑电源电压。

ADGS5414的完整规格参见ADI公司的ADGS5414数据手册。使用评估板时,应同时参阅数据手册和本用户指南。

评估板通过SDP板与PC的USB端口连接。EVAL-SDP-CB1Z板(SDP-B控制器板)可在ADI公司网站上订购:www.analog.com。

软件

ACE软件

ZIP
333 KB
ACE plug-in for Board.ADGSXX12_14 1.2024.8400 [6月 05 24]
ADGSXX12_14 ACE Plug-in caters to a range of parts in the ADGSXX12/14 family. Currently supported in this plug-in, ADGS1212, ADGS1412, ADGS1612, ADGS5412, ADGS5414, ADGS1414D.
EXE
157 MB
ACE Installer Software 1.30.3311.1463 [4月 24 24]
Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
