EVAL-ADG1534
评估ADG1534 4.5 Ω RON、1.8 V逻辑兼容、四通道SPDT开关
顶部
概览
优势和特点
- 不对称电源电压
- VDD= +5V
- VSS = −8 V
- 单列直插式接头为现场可编程门阵列(FPGA)或微控制器1.8 V逻辑输入信号提供了灵活性
- 用于1.8 V逻辑输入电源的板载ADP7142
- 提供SMD引脚电阻或电容插口以添加无源元件
- SMB连接器插口为输入和输出信号提供了灵活性
产品详情
EVAL-ADG1534EBZ是ADG1534的评估板，ADG1534是一款模拟开关，包含四个独立的SPDT开关，可由逻辑输入IN1、IN2、IN3和IN4控制。使能引脚(EN)用于使能或禁用器件。禁用时，所有开关均关断。使能时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

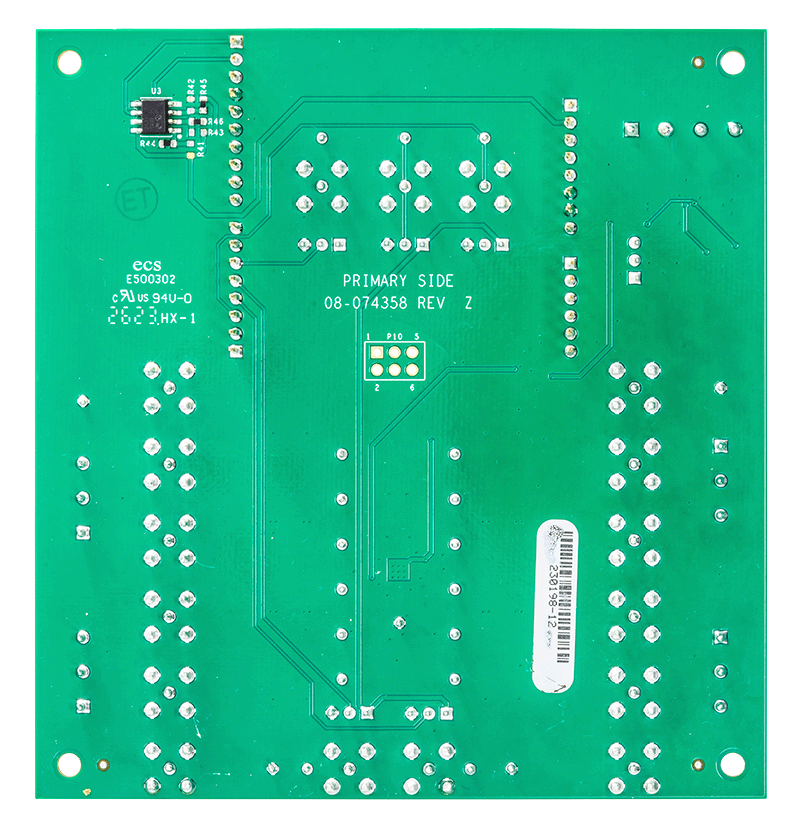

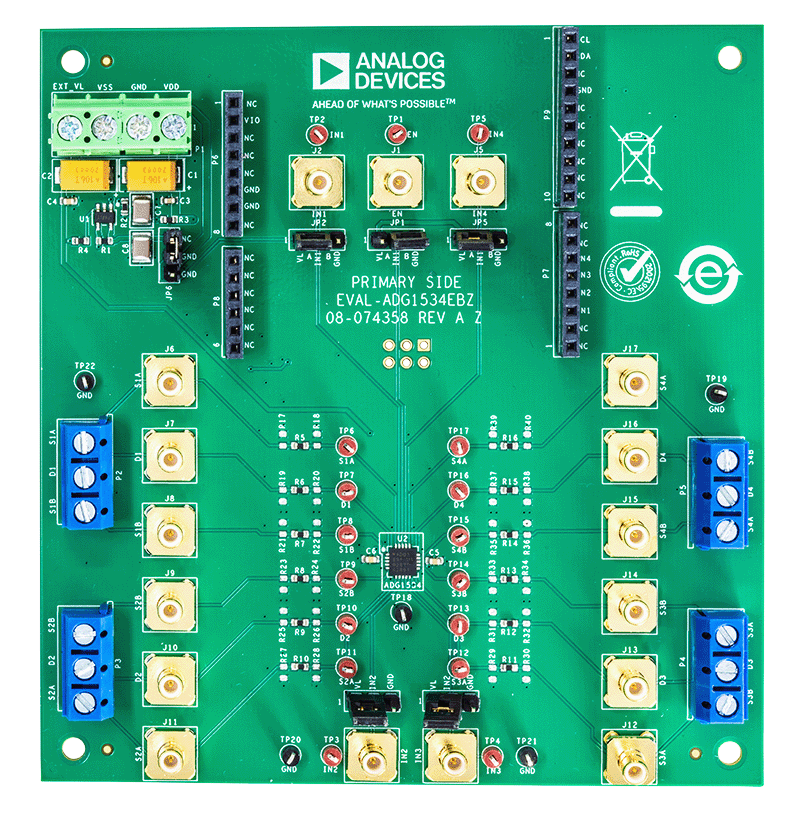

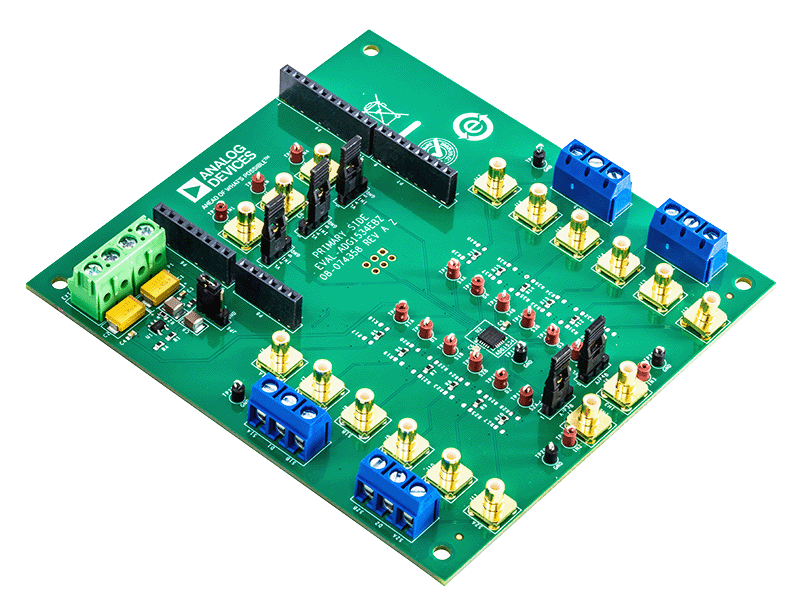

用户指南中的图1显示了典型评估设置下的EVAL-ADG1534EBZ。ADG1534位于评估板的中心。提供蓝色三螺丝端子以连接到每个源极和漏极引脚，并提供绿色四螺丝端子块以连接到电源电压。前三个端子向该器件供电，而第四个端子向用户提供定义的数字逻辑电源电压（如需要）。或者，也可以从板载ADP7142提供数字逻辑电源电压。
EVAL-ADG1534EBZ时，必须同时参阅数据手册和用户指南。
相关产品
使用入门
所需设备
- 直流电压源（VDD 和 VSS）
- 5V 正电源
- −5 V 至 −8 V 负电源
- 可选数字逻辑电源 (VL)
- 1.65V 至 1.95V（针对 1.8V 逻辑）
- 模拟信号源
- 测量电压的方法，例如数字万用表 (DMM)
