EVAL-AD74416H

产品详情

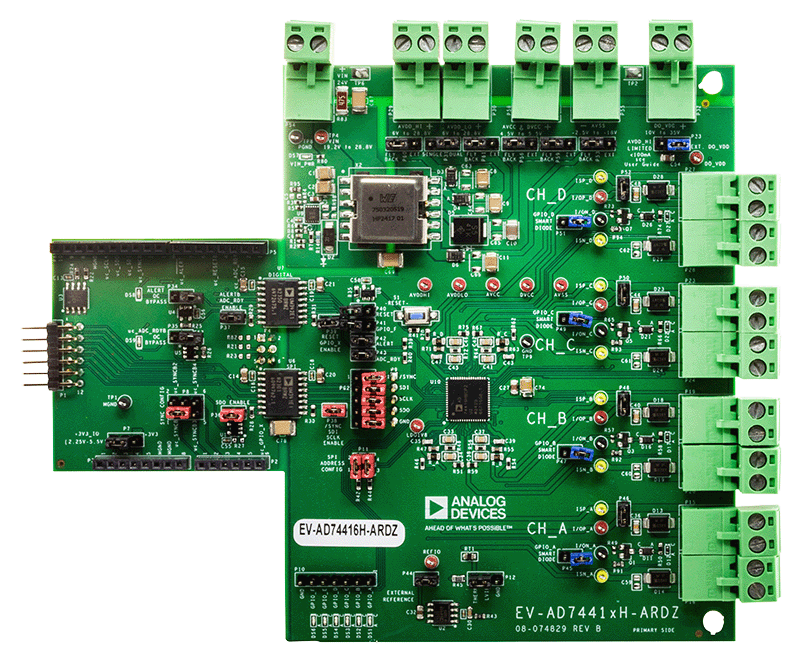

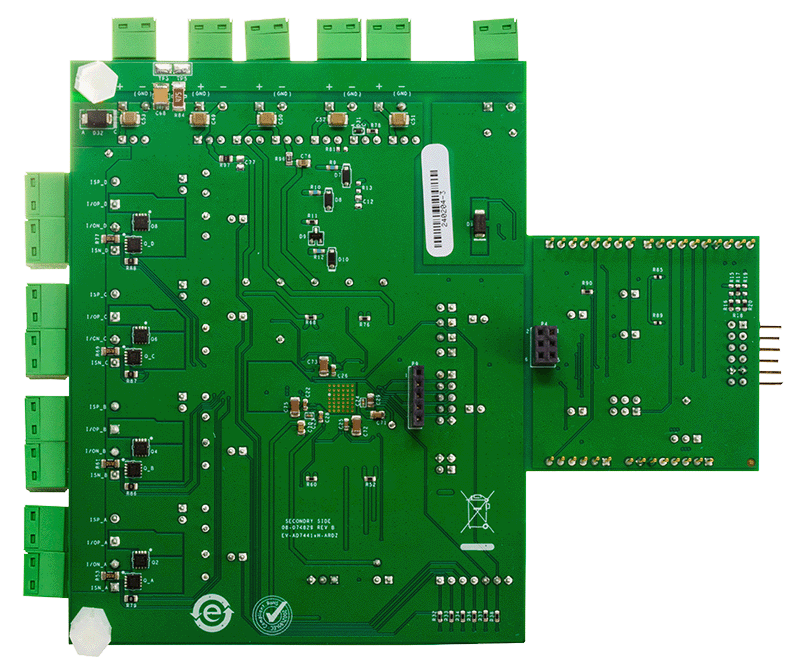

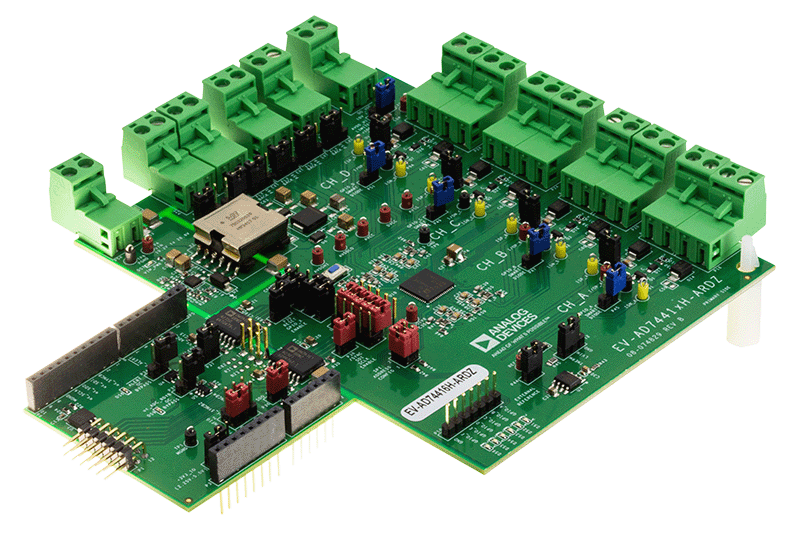

EVAL-AD74416H-ARDZ 是一款功能齐全的评估板，用户可以使用它来评估 AD74416H 作为完整系统解决方案的功能。电源由 MAX17691B 隔离反激式解决方案提供。数字通道隔离采用 ADuM341E 和 ADuM342E 隔离器。

AD74416H 是一款四通道、软件可配置的输入和输出设备。该设备具有模拟输入/输出、数字输入/输出、热电偶以及 2 线、3 线电阻温度检测器 (RTD) 测量功能，并集成到具有兼容串行外设接口 (SPI) 的单芯片解决方案中。

用户可以通过系统演示平台 (SDP) 板控制 EVAL-AD74416H-ARDZ。EVAL-SDP-CK1Z (SDP-K1) 板允许使用 AD74416H ACE 软件通过 PC 的 USB 端口控制 EVAL-AD74416H-ARDZ。EVALAD74416H-ARDZ 需要 24V 的工作电源。PC 为 EVAL-SDP-CK1Z（SDP-K1）板提供电源。

有关 AD74416H、MAX17691B、ADuM341E 和 ADuM342E 的完整规格可在 Analog Devices, Inc. 提供的相应数据手册中找到，使用 EVAL-AD74416H-ARDZ 板时必须参考本用户指南。
