DC915A

LT3466EDD-1演示板 | 升压LED驱动器+LCD偏置电源， 2.7V ≤ V_IN ≤ 14V，VLED（最高可达34V，15mA时），VLCD偏置 = ±15V (10mA)

顶部

概览

产品详情

产品详情

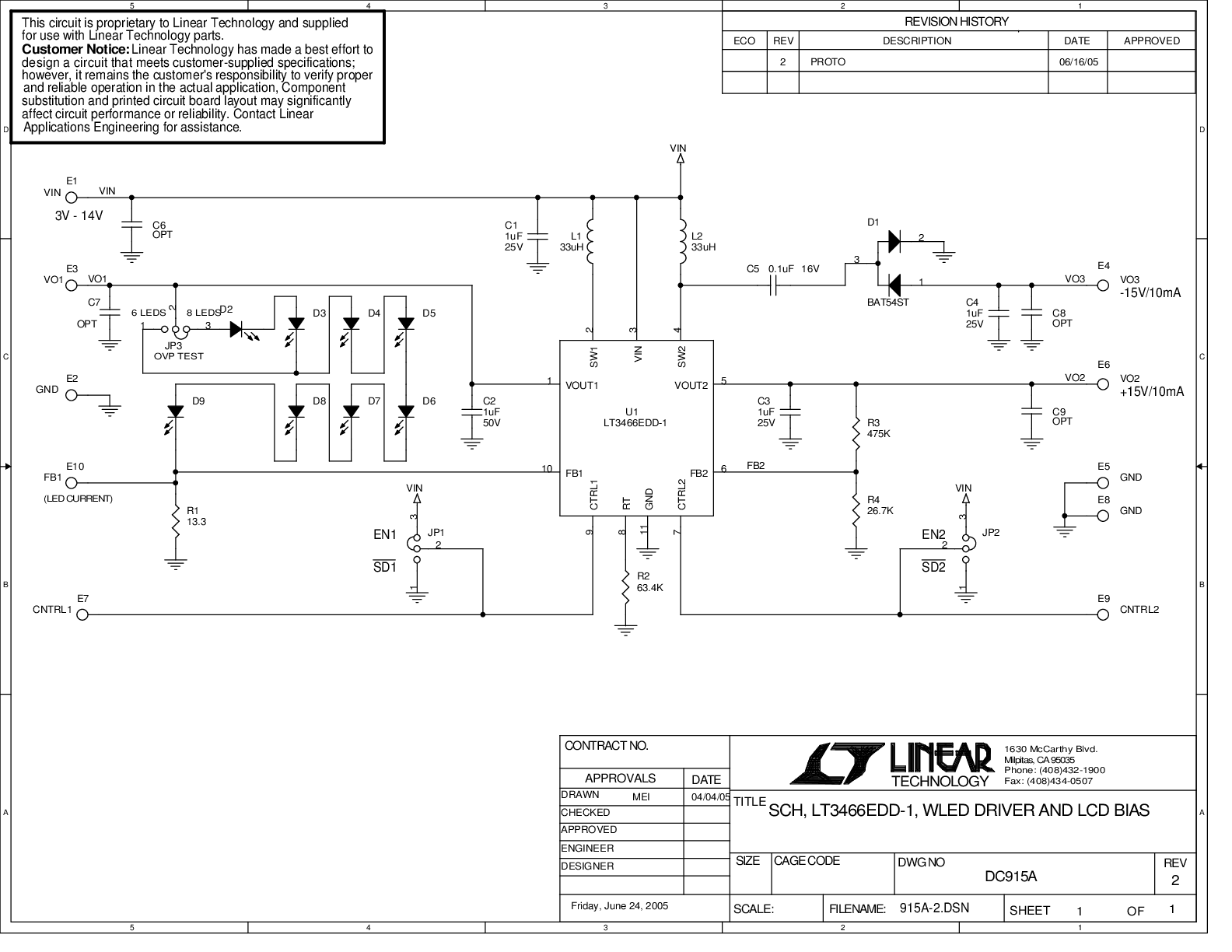

演示电路DC915内置LT3466-1高效率升压白色LED驱动器和升压转换器。提供用于6或8个WLED的LED驱动器以及为LCD偏置产生输出电压的单独DC/DC转换器。VO1以15mA LED电流驱动8个串联的LED，VO2/VO3可在10mA电流下提供±15V电压。如果移除产生VO3的电荷泵电路（C4、C5和D1），VO2可提供超过35mA的电流。输入电压范围为3V至14V，但输出电流略有降低时可低至2.7V。
