DC501A

产品详情

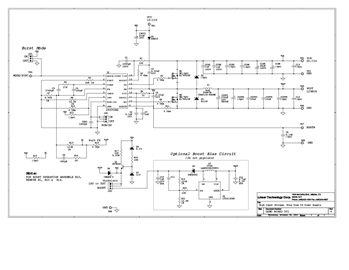

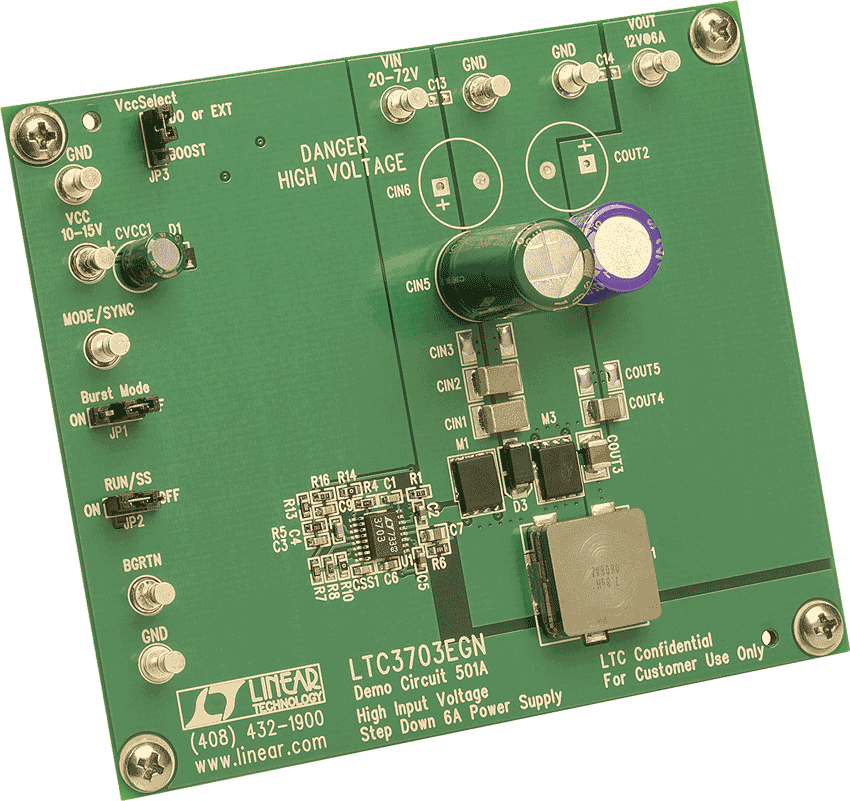

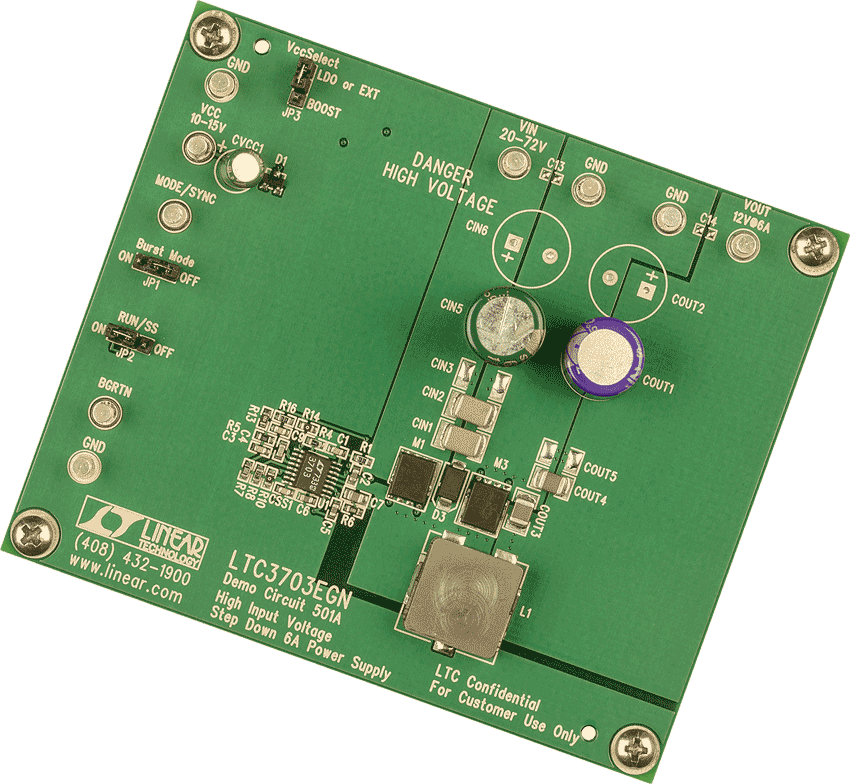

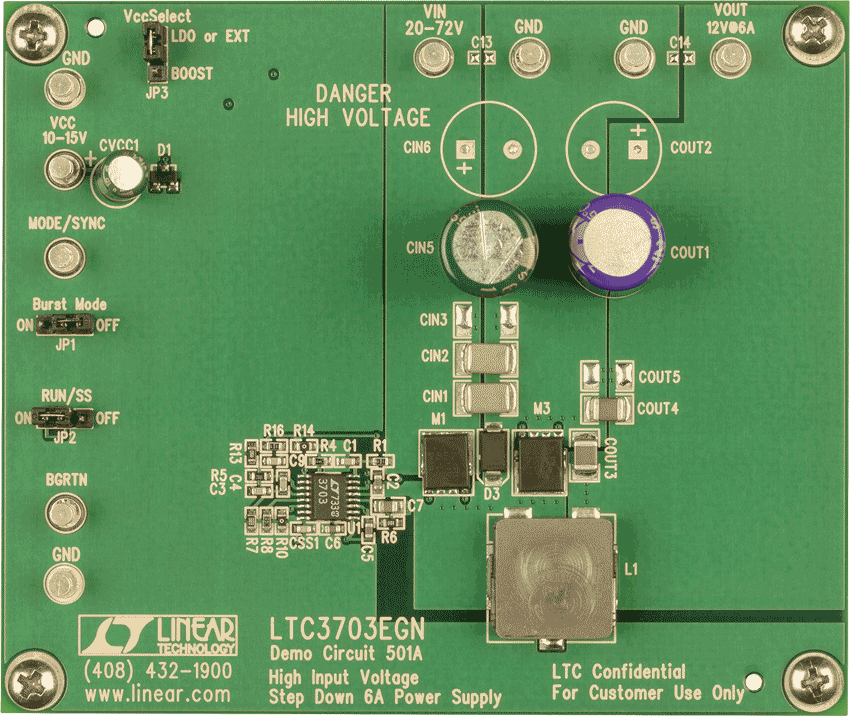

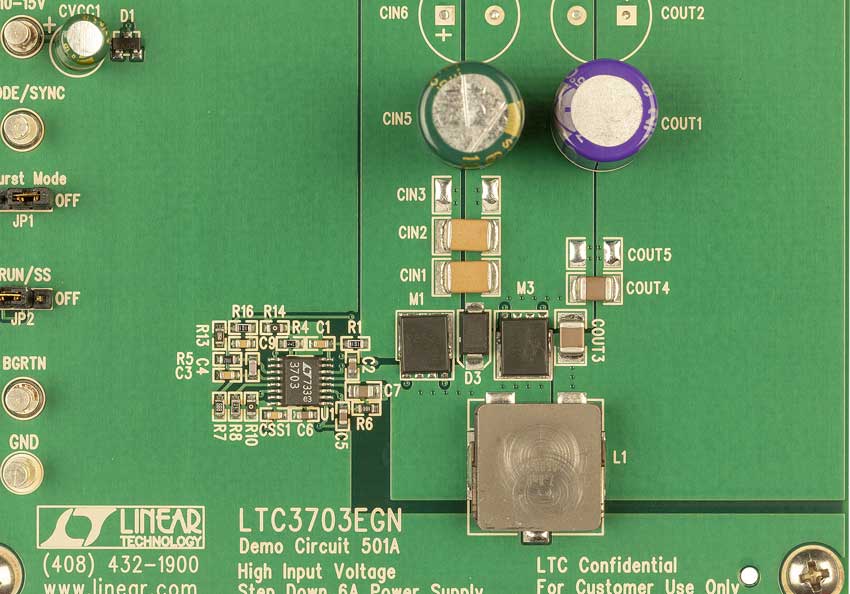

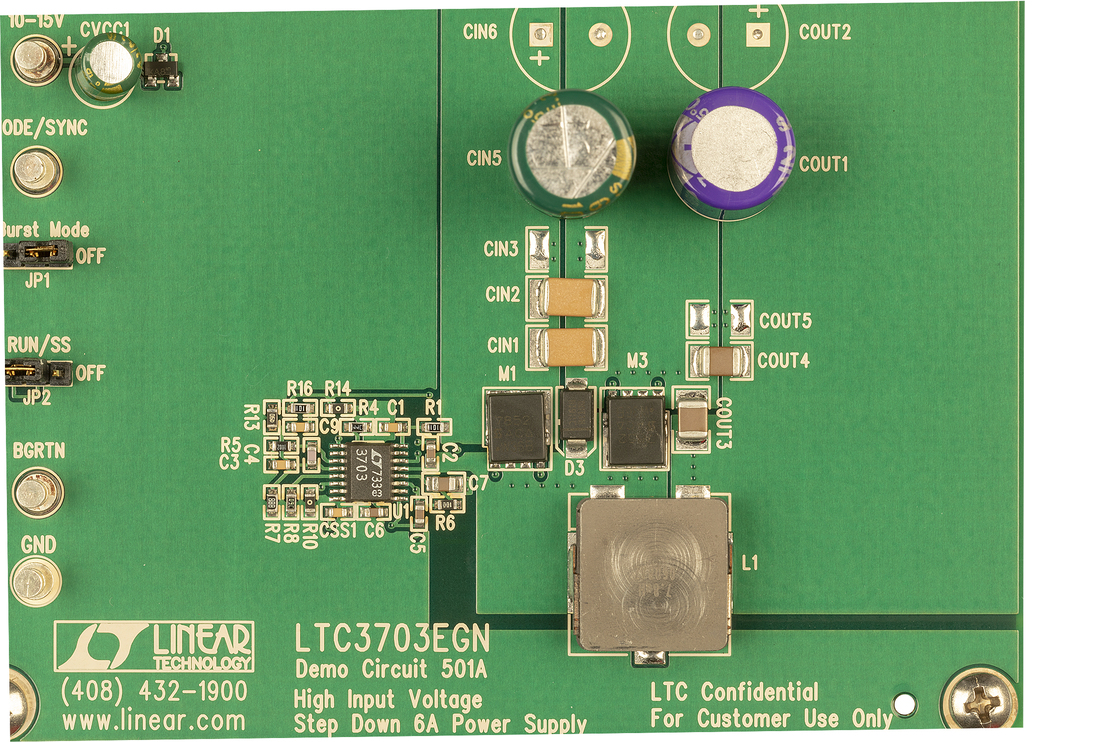

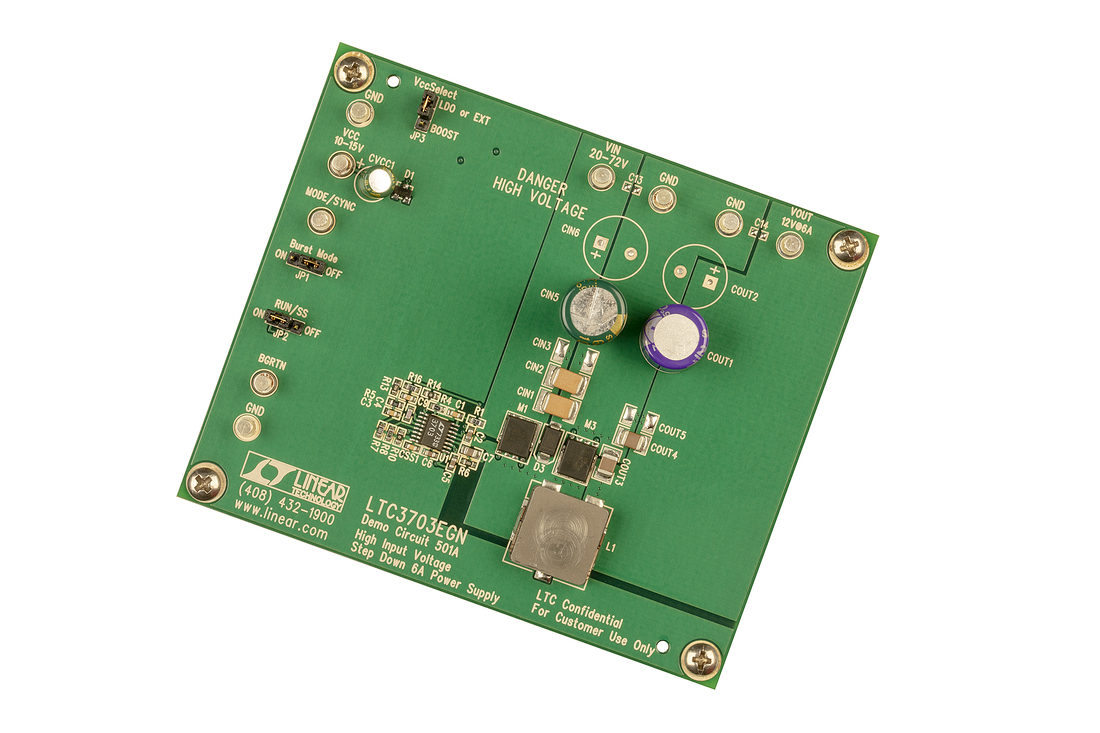

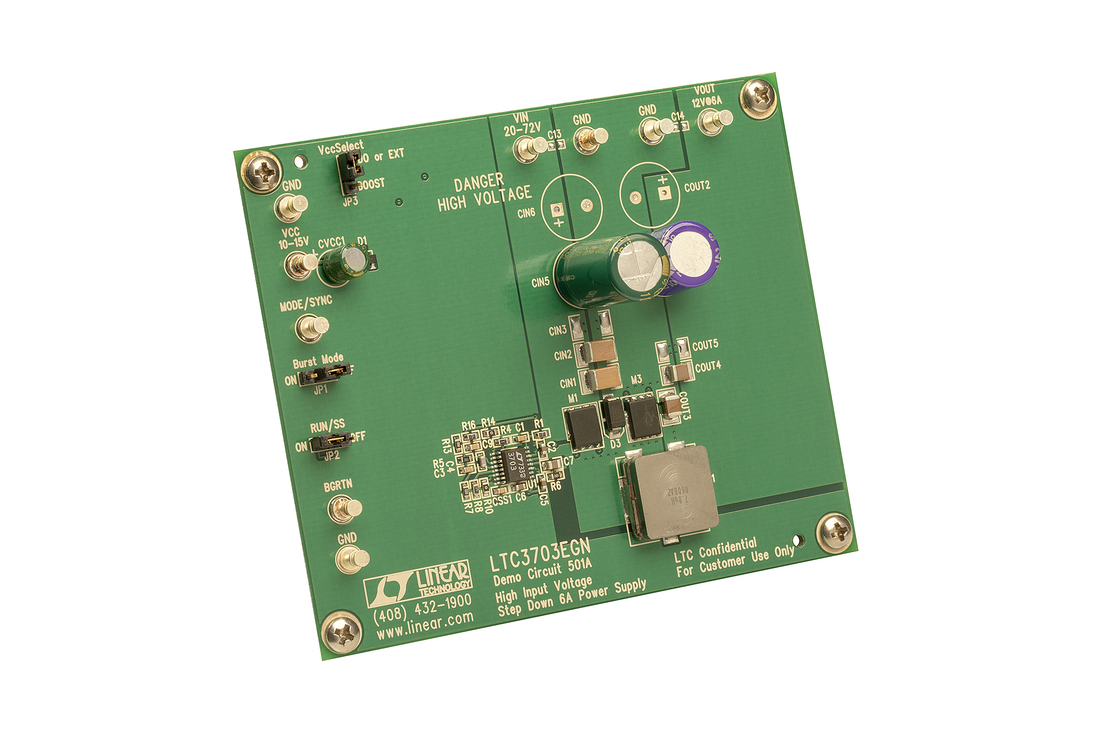

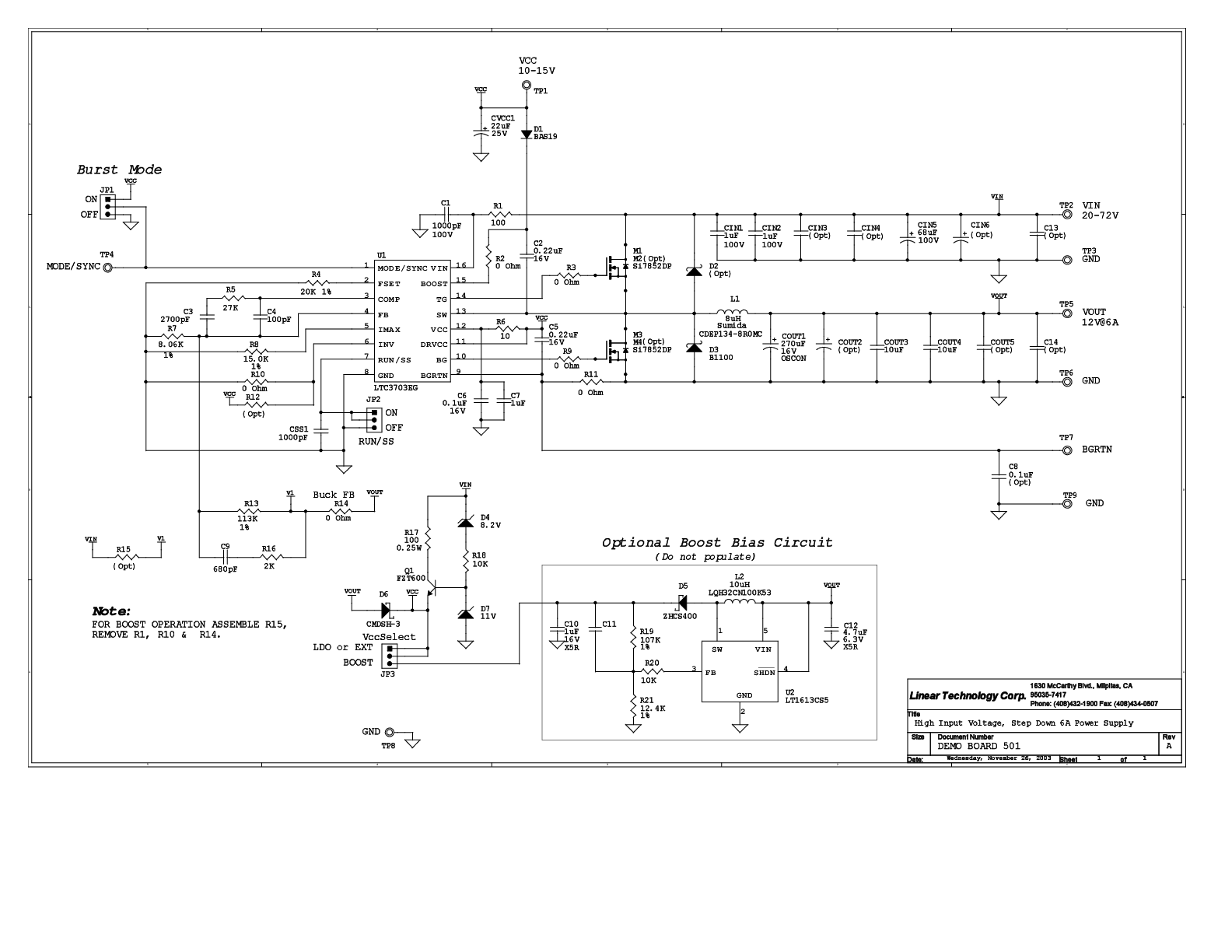

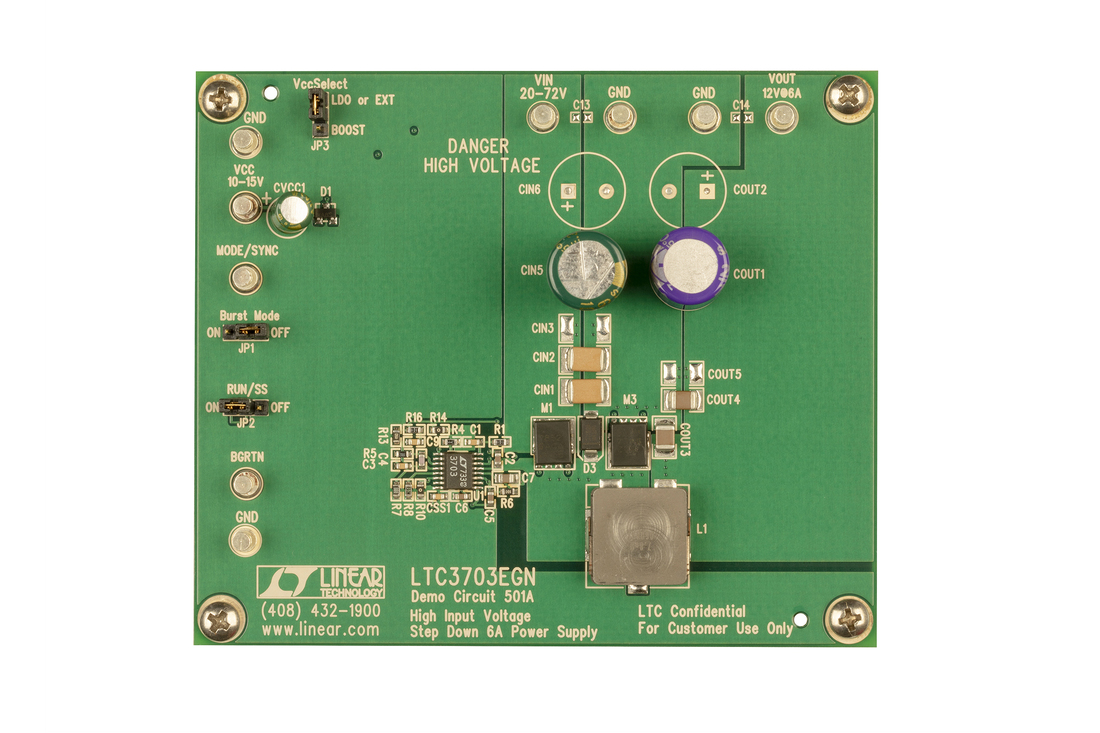

演示电路501是一款高功率、高电压和高效率DC/DC降压转换器，内置LTC3703。这是一款通用型高电压DC/DC器件，具有20V至72V输入电压范围。该板针对48V正输入工作电压进行了优化，允许的高电压浪涌高达72VDC。限制因素为LTC3703 GN16封装，由于其引脚间距，该封装不能满足超过SELV 60VDC最大值时的UL/CSA/IEC60950电气间隙和爬电距离要求。如果用户希望支持更高的连续输入电压或符合60950要求，可选择采用G-28引脚封装的LTC3703。请参阅数据手册。不过，出于评估目的，该板可在高达72V的电压下可靠工作。在空气环境中的最大连续电流为4A。在一些强制冷却条件下，电流可达到6A。输出电压通过分压器进行编程并配置为12V。
