DC3164A-B

产品详情

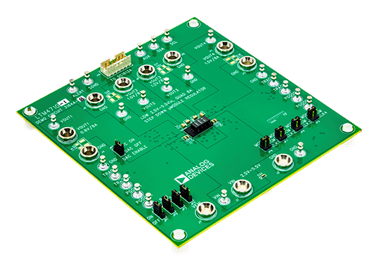

演示电路 3164A-B 内置 LTM4710 1，这是一款四通道 DC/DC 降压 μModule^® 稳压器，每个通道提供 8A 输出电流，采用带预制焊球的紧凑型 (6mm × 12mm × 3.54mm) 基板栅格阵列 (LGA) 封装。DC3164A-B 的工作输入范围为 2.5V 至 5.5V。四个通道分别提供 0.8V、1.0V、1.2V 和 1.5V 输出电压以及 8A 输出电流。所有输出电压均可在 0.5V 至 3.6V 范围内进行编程（仅降压）。DC3164A-B 默认工作频率为 1.5MHz，可通过外部电阻在 1MHz 至 5MHz 范围内调节，或通过与外部时钟同步在 1.2MHz 至 2.6MHz 范围内调节。DC3164A-B 还支持将通道并联，以获得高达 32A 的负载电流。

LTM4710-1 集成了四个独立的恒频峰值电流模式控制稳压器、功率 MOSFET、电感和其他相关分立元件。它采用第二代 Silent Switcher^® 技术，支持快速开关边沿，可在高开关频率下提供高效率，同时实现良好的 EMI 性能。如需了解更多详细信息，请参阅 LTM4710-1 数据手册。

对 DC3164A-B 板进行任何更改之前，建议仔细阅读 LTM4710-1 数据手册。
