DC3020A

产品详情

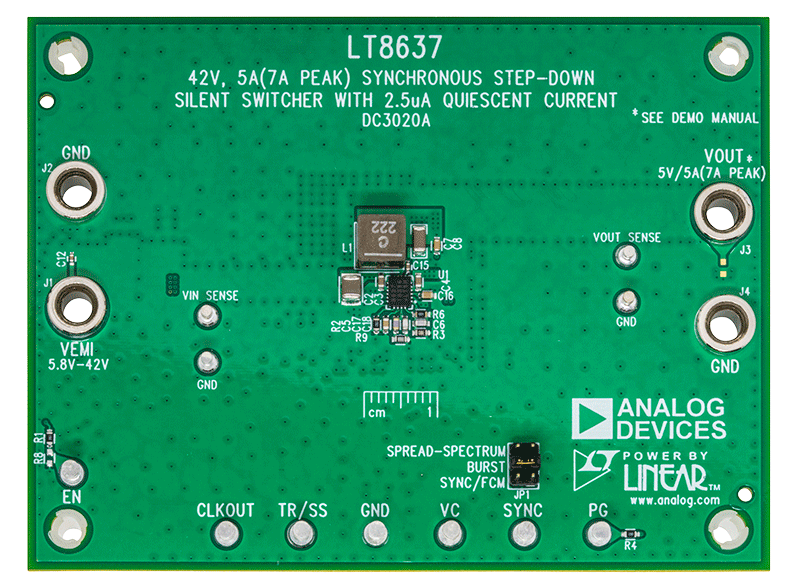

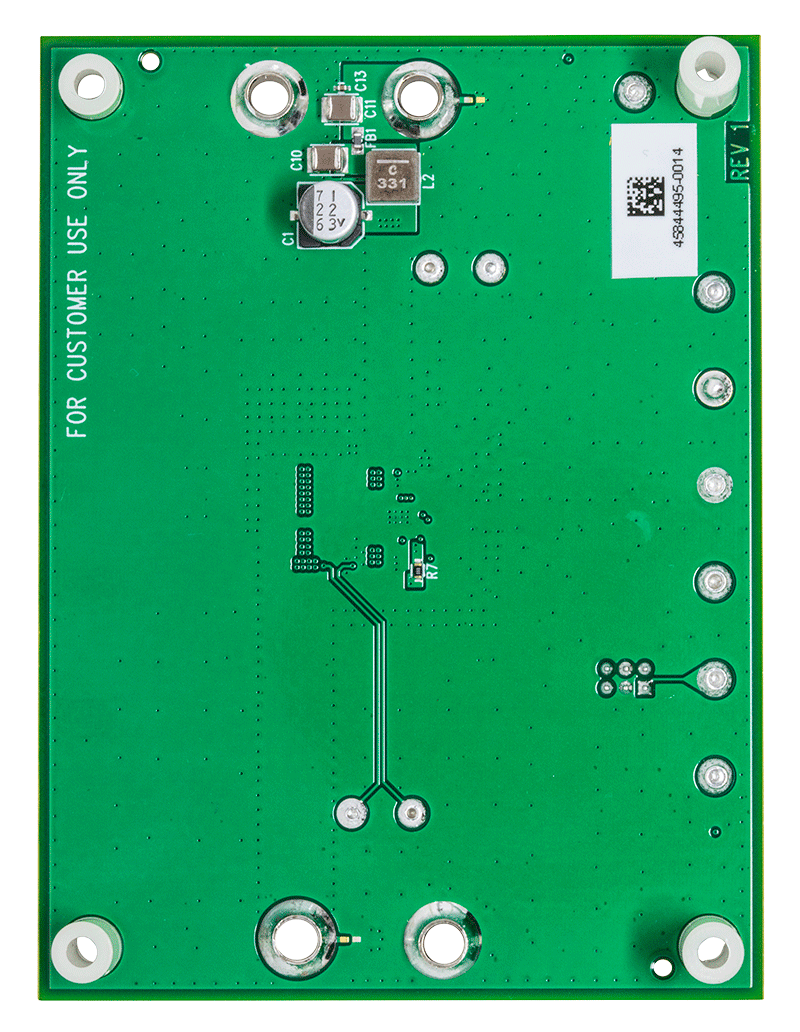

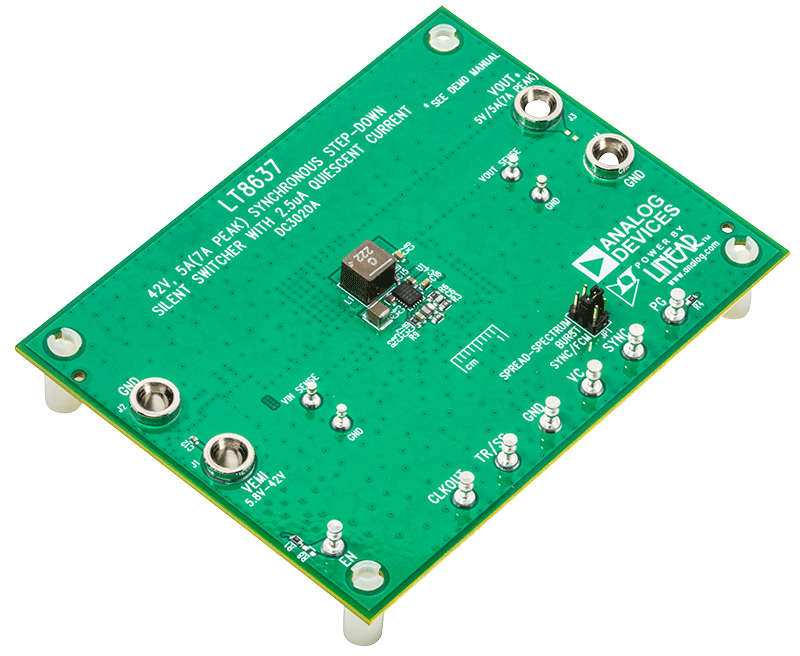

演示电路3020A是一款具有展频(SSFM)功能的42V、5A(峰值为7A)同步降压型Silent Switcher^®，内置LT8637。该演示板设计为通过5.8V至42V输入提供5V输出。宽输入范围支持各种输入源，如汽车电池和工业电源。LT8637是一款紧凑型、低辐射、高效率、高频同步单芯片降压型开关稳压器。LT8637与LT8636相同，但LT8637具有用于外部补偿的VC引脚。这有助于客户优化环路响应，或针对更高电流应用并联多个稳压器。专有的Silent Switcher架构，通过简化滤波器和降低布局敏感性尽可能降低电磁辐射。可选的展频模式进一步改善了EMI性能，非常适合噪声敏感型应用。稳压器的超低2.5 A静态电流（输出完全可调节）支持极小负载电流下要求高效率的应用，如汽车和电池供电的便携式仪器仪表。

峰值电流模式控制的最短接通时间短至30ns，即使在高频下也能实现高降压转换。LT8637开关频率可通过振荡器电阻器或外部时钟在200 kHz至3 MHz的范围内进行编程设置。演示电路3020A的默认频率为2MHz。

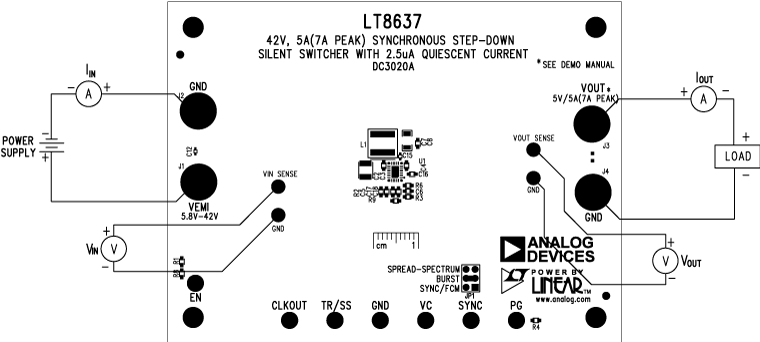

演示板DC3020A上的SYNC/MODE引脚默认处于接地状态（JP1处于BURST位置），以实现低纹波Burst Mode^®运行。要与某个外部时钟同步，请将跳线JP1移至SYNC/FCM，并对3020A上的SYNC端子应用该外部时钟。在SYNC模式中，器件以强制连续模式运行。在未应用外部时钟时，SYNC/MODE引脚处于悬空状态，器件以强制连续模式运行。此模式可在宽负载范围内提供快速瞬态响应和全频工作。或者，将跳线JP1移至SPREAD-SPECTRUM，则SYNC/MODE固定至INTVCC，器件以强制连续模式运行，并启用扩频功能。

LT8637数据手册提供完整的器件、操作说明和应用信息。必须结合演示电路3020A的演示手册阅读该数据手册。有关低EMI运行和出色热性能的布局建议，请参见数据手册中的“低EMI PCB布局和散热注意事项以及峰值输出电流”部分。请联系ADI应用工程师以获取支持。
