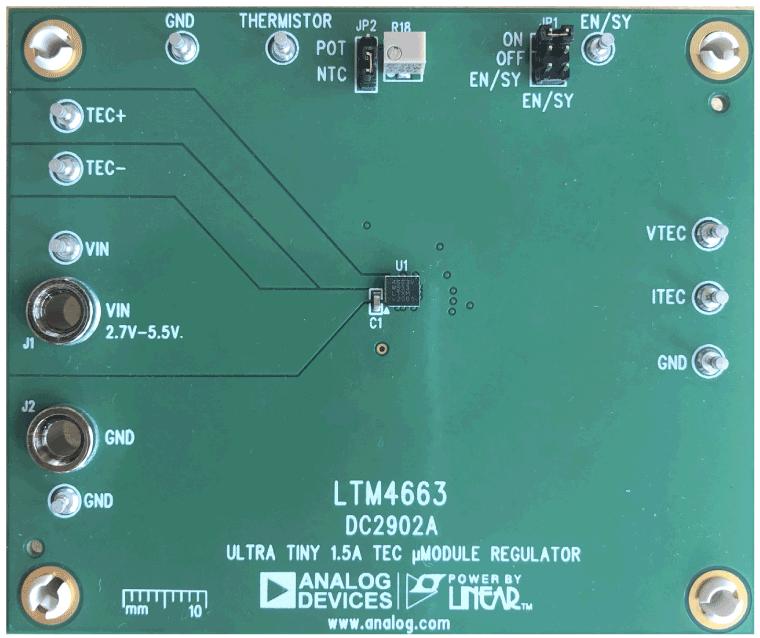

演示电路 DC2902A 是一款采用 LTM4663 μModule 稳压器的热电冷却器稳压器。该演示板的输入电压范围为 2.7V 至 5.5V，可提供高达 1.5A 的灌电流或拉电流。在 LTM4663 内，一个线性功率级与一个 PWM 功率级一起，形成一个 H 桥配置。通过 TEC 馈入的电流的方向可以为正（冷却模式），也可以为负（加热模式）。LTM4663 具有两个内置的零点漂移和轨至轨斩波放大器，这些放大器可用作热敏电阻输入放大器，并形成模拟温度控制环路。LTM4663 提供 1％ 精度的 2.5V 内部基准电压，以偏置热敏电阻温度检测电路，并为冷却和加热模式编程最大 TEC 电流和电压限值。
该演示板具有默认的 2MHz 开关频率，可以与施加到 EN/SY 输入引脚 (JP1：EN/SY) 的 1.85MHz 至 3.25MHz 的外部时钟同步。时钟高电平必须高于 2.1V，时钟低电平必须低于 0.8V。最大 TEC 限流值可以通过电阻 R7（默认值：冷却模式：1.5A； 加热模式：–1.5A）进行编程。最大 TEC 限压值可以通过电阻 R10（默认值：冷却模式：5V；加热模式：–4.8A）进行编程。其他功能包括用于 TEC 电压监控器的 VTEC 输出和用于 TEC 电流监控器的 ITEC 输出
LTM4663 数据手册提供了完整的运行和应用说明。数据手册必须与演示手册配合阅读。
文档
-
DC2902A - Schematic2020/9/28PDF24 K
-
DC2902A - Demo Manual (Rev. 0)2020/9/28PDF699 K
-
DC2902A - Design Files2020/9/28ZIP1 M
