DC2846A

产品详情

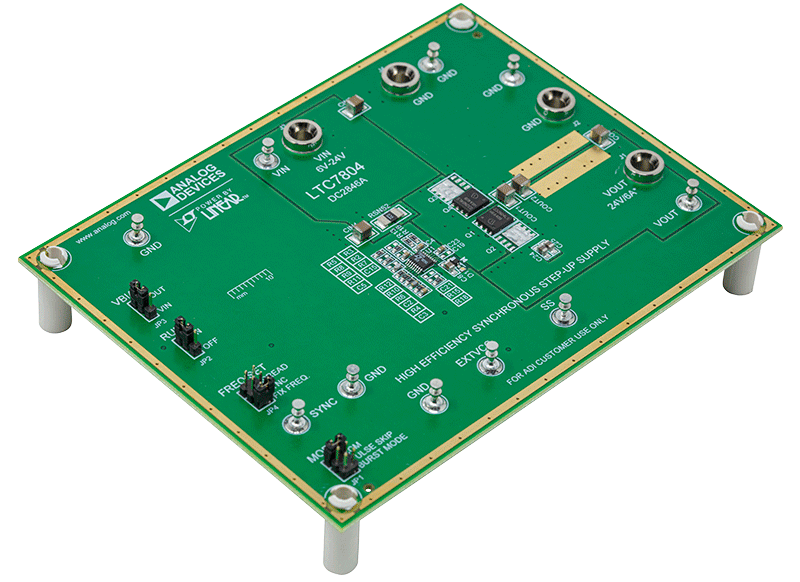

演示电路DC2846A是一款DC/DC同步升压转换器，内置LTC7804（MSE封装）扩频或恒频电流模式同步升压控制器。DC2846A产生24V输出电压并提供高达6A输出电流。

500kHz恒定开关频率工作可实现小型高效电路。

该板的主要特性如下：

• 宽输入电压范围：6V至24V
• 高达150W的相对高输出功率
• 极低静态电流，休眠模式下为15µA，关断时低至1µA
• 板载低功耗偏置电源
• 可以选择扩频或固定频率
• 轻负载时，可选择脉冲跳跃模式、强制连续模式或低纹波Burst Mode^® 操作
• 与外部时钟同步
• 如果 V_IN > V_OUT，则DC2846A通过保持顶部MOSFET持续导通来消除通常的升压拓扑损耗。

该转换器在宽负载范围内提供较高的输出电压精度（通常为±2%），且没有最低负载要求。

DC2846A支持两种升压控制器偏置方法：直接通过输入电压偏置或通过输出轨偏置。第三种可能是将电压源连接至EXTV_CC 端子。

DC2846A的极宽开关频率范围为100kHz至3MHz。可与此范围内的外部时钟同步。扩频操作用于降低峰值辐射和传导噪声，从而轻松满足电磁干扰(EMI)标准要求。

DC2846A包括小尺寸电路。它是一种高性能和高性价比解决方案，适合电信、汽车和以太网供电应用。
