DC2754A

产品详情

演示电路 2754A 将基于 I2C 的 QuikEval™ 接口的工作距离扩展至长达 450 英尺，并采用了 LTC4331。为了实现 QuikEval 接口，此演示电路包括两个完整的 I2C 扩展器和一个远端电源，该电源由一个 LT3461 升压转换器和两个 LT1761 LDO 构成。

LTC4331是一款与 SMBus 兼容的 I2C 从属器件扩展器，专为在高噪声工业环境中运行而设计。I2C/SMBus 通过一根双绞线由 ±60V 故障保护差分收发器进行扩展。LTC4331 具有扩展的 15V 共模电压范围，使其可以跨不同的接地电位进行桥接。

当用作 QuikEval 扩展器时，DC2754A 需要使用 DC2026 USB 串行适配器。DC2754A 与 DC590 USB 串行适配器不兼容，因为 DC590 不支持时钟拉伸。

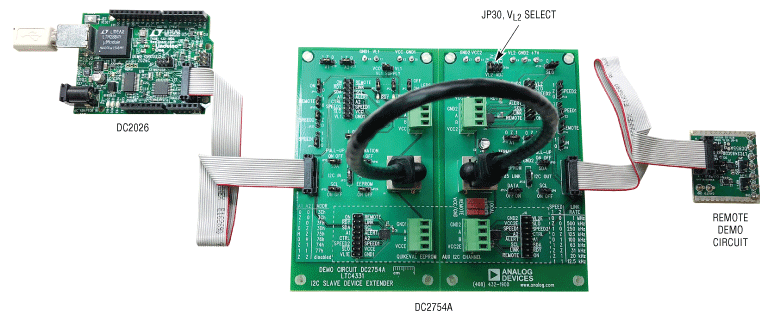

DC2754A 的跳线和转盘使其可轻松地重新配置，以用于其他应用和/或演示其他应用电路。该电路板在制作时在本地和远端之间设有一道刻痕，以实现物理分离。链路电缆连接使用可插拔的接线板或以太网电缆。

提供了两个完整的 I2C 扩展器。第一个扩展器具有一整套诊断 LED、跳线、转盘和大的 (0805) 电阻器，以便用户针对客户特定应用进行简单的重新配置和连接。第二个扩展器专门针对 QuikEval EEPROM 而特别配置，没有 LED；不过，它可以通过 0603 跳线和电阻器以及位于 0.1" 中心的未填充测试点重新配置并用于客户特定应用。

LTC4331 数据手册提供了完整的器件和工作原理说明以及应用信息。在阅读本演示手册时，应同时参考该数据手册。LTC4331 采用 20 引脚 QFN 封装并具有三种温度等级 (商业等级 0°C 至 70°C、工业等级 –40°C 至 85°C、和高温等级 –40°C 至 125°C)。
