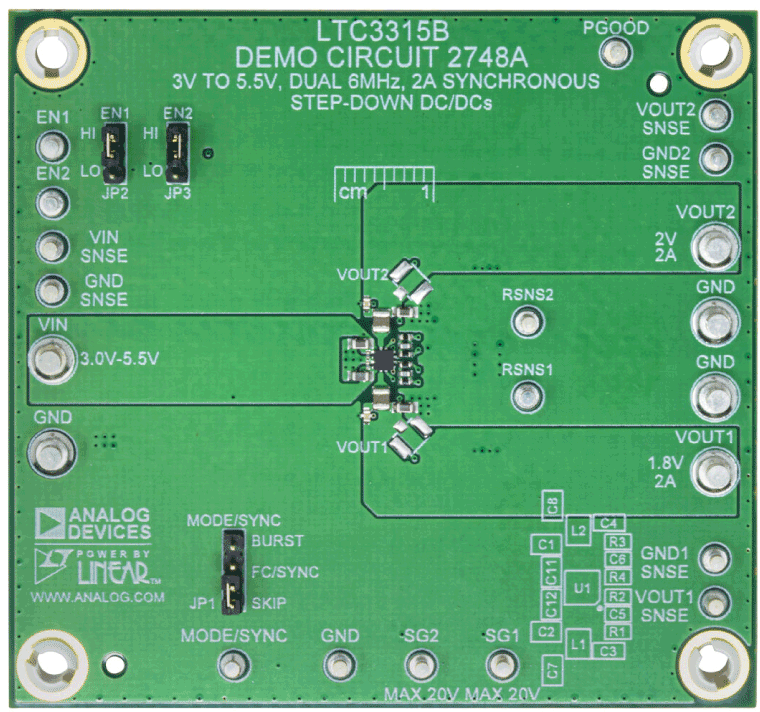

演示电路 DC2748A 具有 LTC3315B 双路 5V、2A 同步降压型 DC/DC 稳压器，其工作频率为 6MHz。一个稳压器提供 1.8V 输出，另一个稳压器提供 2.0V 输出，两者的负载均高达 2A。LTC3315B 支持从 0.5V 到 VIN 的可调输出电压，其工作频率为 3MHz 到 10MHz。LTC3315B 是一款紧凑型、高效率、高速同步单片式降压型开关稳压器。凭借 25 ns 的快速最短接通时间，能够以高频率实现高 VIN 到低 VOUT 的转换。
DC2748A 的工作模式可以选择 Burst Mode 运行、跳跃模式或强制连续 (FC) 模式。将 JP1 设置为 FC/SYNC 位置，可使 LTC3315B 与钟频率同步，范围为 3 MHz 至 10 MHz。LTC3315B 在与外部时钟同步时，将以强制连续模式运行。
LTC3315B 数据手册提供了完整的套件、运行和应用信息说明。数据手册必须与演示手册配合阅读。LTC3315B 采用 2 mm x 2 mm LQFN 封装，具有裸焊盘，以实现低热阻。数据手册的“PCB 注意事项”部分。
演示手册中的效率与负载图显示了电路在 Burst Mode 模式和 3.3 V 输入电压下工作时的效率和功率损失。
