概览

优势和特点

  • 演示双通道LTC4249断路器通道
  • 使用IMON监控每个通道电流
  • 组合多个并联通道以实现较大电流
  • 方便的板载按钮使能控制

产品详情

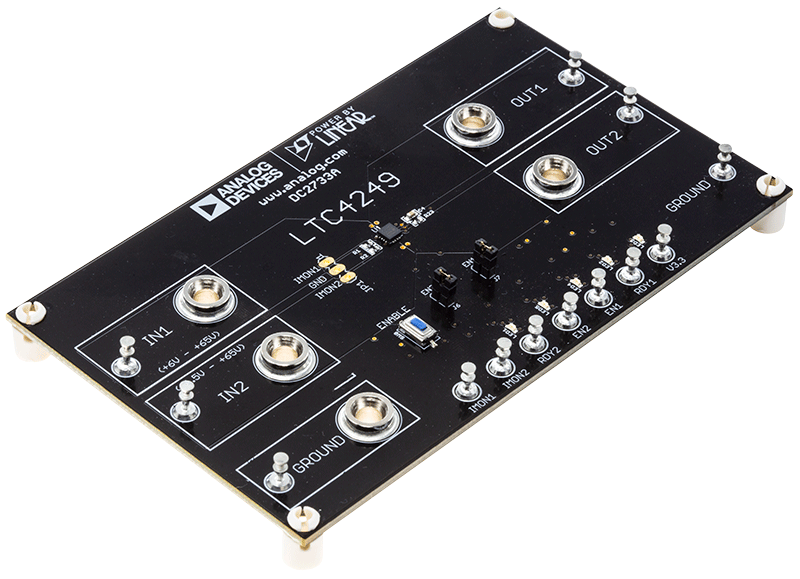

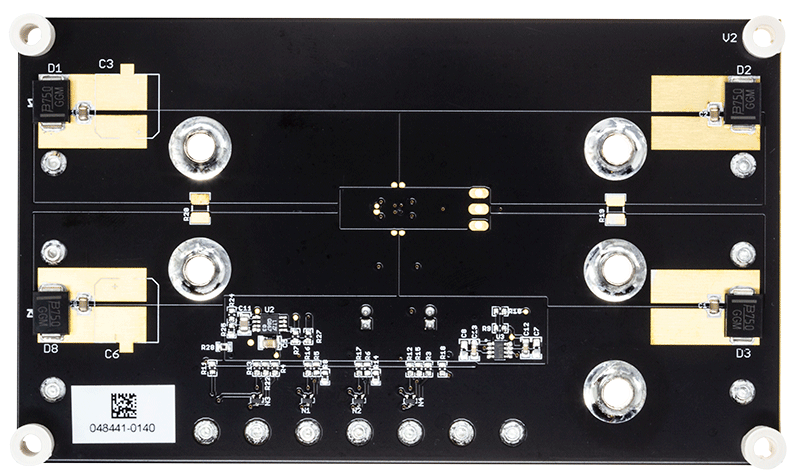

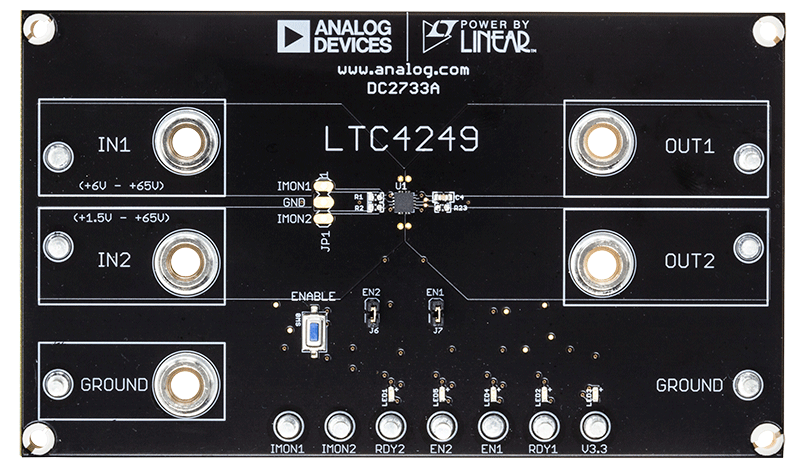

DC2733是LTC4249的演示系统，它是一款集成电流监控器的65V双通道电子断路器。LTC4249提供双通道独立1.2A、75mΩ断路器，可独立运行或一起并行工作。每个断路器通道具有其自己的使能、就绪和IMON引脚。

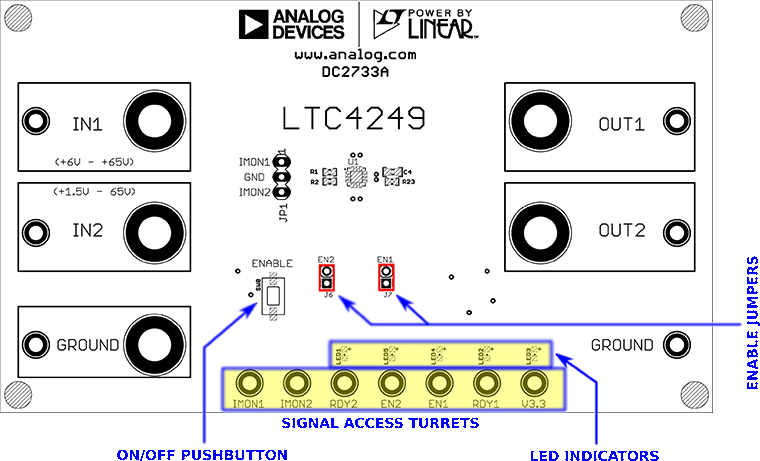

DC2733演示板可以访问LTC4249的两个通道，包括独立的RDY和IMON输出以及EN输入。IMON引脚上的电阻可设置断路器阈值以及IMON电流转电压增益。该IC从IN1引脚获取电源。

相关产品

系统需求

需要DC2733硬件

  • DC2733板
  • 位于6V和65V之间的输入电源
  • 两个1.2A负载

文档

  • 查看全部 (3)
  • 演示板原理图 (1)
  • 用户手册 (1)
  • 评估设计文件 (1)
