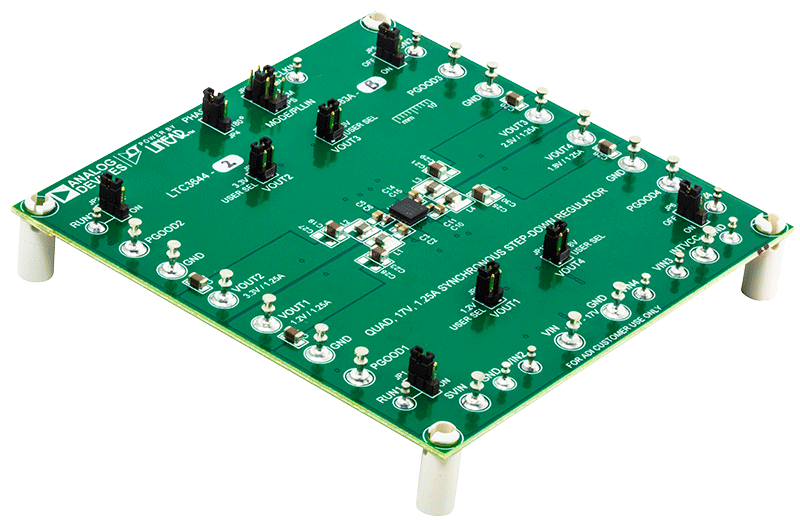

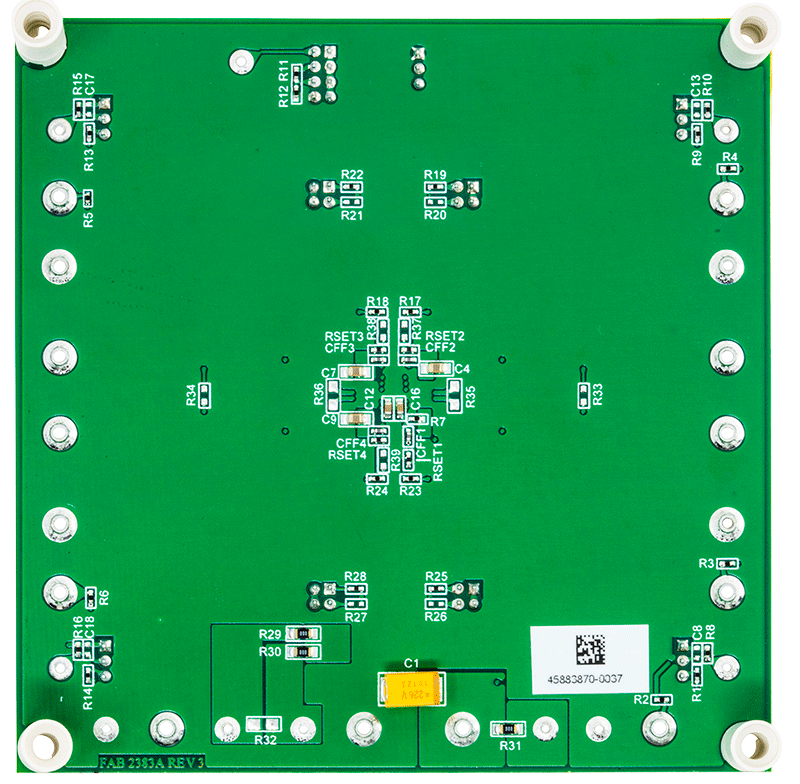

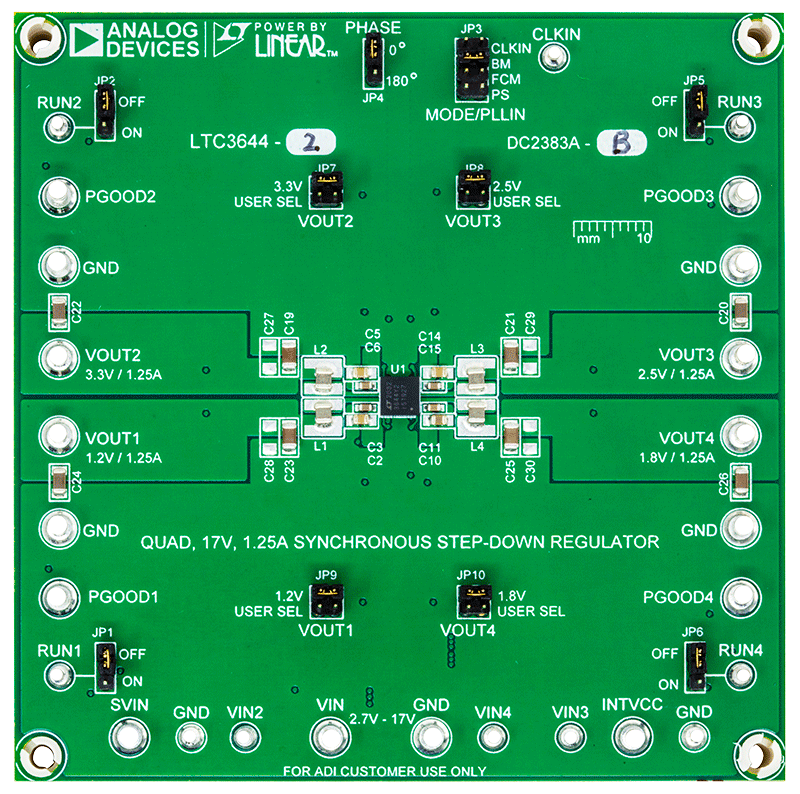

DC2383A-B

产品详情

演示电路 2383A-B 采用 LT3644-2：宽输入和输出电压范围、高效率和功率密度、四路 1.25A 输出 DC/DC 同步降压型单片稳压器。DC2383A-A 的输入电压范围为 2.7V 至 17V。在每通道最大直流输出电流为 1.25A 时，演示板的 V_OUT1、V_OUT2、V_OUT3 和 V_OUT4 的默认设置分别为 1.2V、3.3V、2.5V 和 1.8V。有两个组装版本。DC2383A-B 采用 LTC3644-2，以 2.25MHz (Typ) 的内部固定频率工作，而 DC2383A-A 采用 LTC3644，以 1MHz (Typ) 的内部固定频率工作。峰值限流值在内部固定为每通道 2.2A（典型值）。每个通道都带有独立的运行引脚控制和电源良好指示灯。还可以在通道 1、2 和通道 3、4 的开关上升沿之间选择 0 度或 180 度的相移。

DC2383A-B 提供可选的板载 0 Ω 跳线，以将 LTC3644-2 配置为 4 相双路 2.5A/2.5A 输出或 4 相三路 2.5A/1.25A/1.25A 输出。用户可选用连接 V_IN1 和 V_IN2、V_IN3、V_IN4 的0Ω 跳线，使得 LTC3644-2 的选定通道在与 V_IN1 不同的输入电压下操作 。

提供了用户可选的 MODE/SYNC 输入，允许用户权衡纹波噪声，以换取轻负载效率：脉冲跳跃模式 (PS) 或 Burst Mode^® 操作可在轻负载下提供更高的效率，而强制连续导通模式 (FCM) 是噪声敏感应用的首选。MODE/SYNC 引脚还可用于将开关频率与外部时钟同步或设置通道 1、2 和通道 3、4 之间的相移。 恒定频率、峰值电流模式控制架构和集成内部控制环路补偿网络， 使得对线路和负载变化的瞬态响应非常快速，同时保持环路稳定性。

LTC3644-2 采用耐热性能增强型、薄型 36 引脚 (5mm × 5mm ×) BGA 封装。

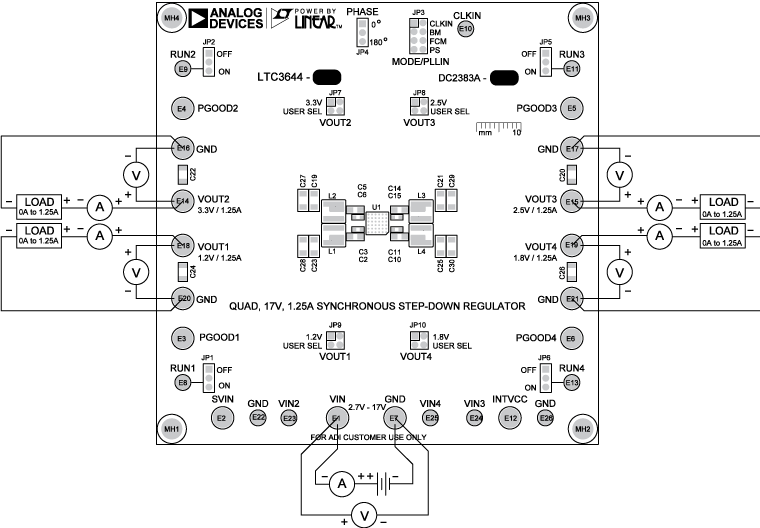

建议在使用 DC2383A-B 或对其进行任何更改之前，阅读 LTC3644-2 的数据手册和演示手册。
