概览

产品详情

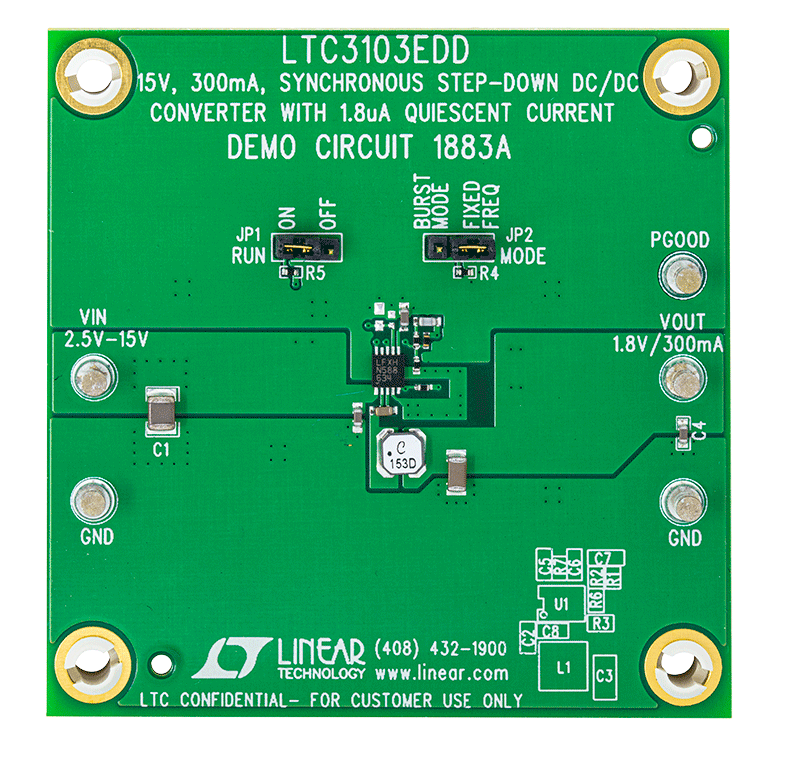

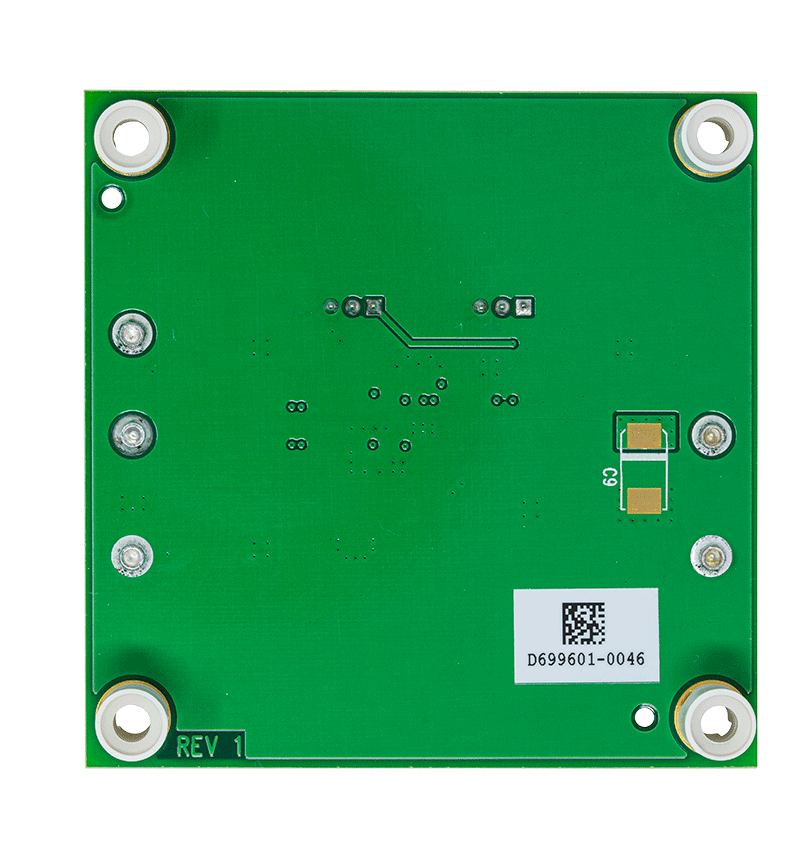

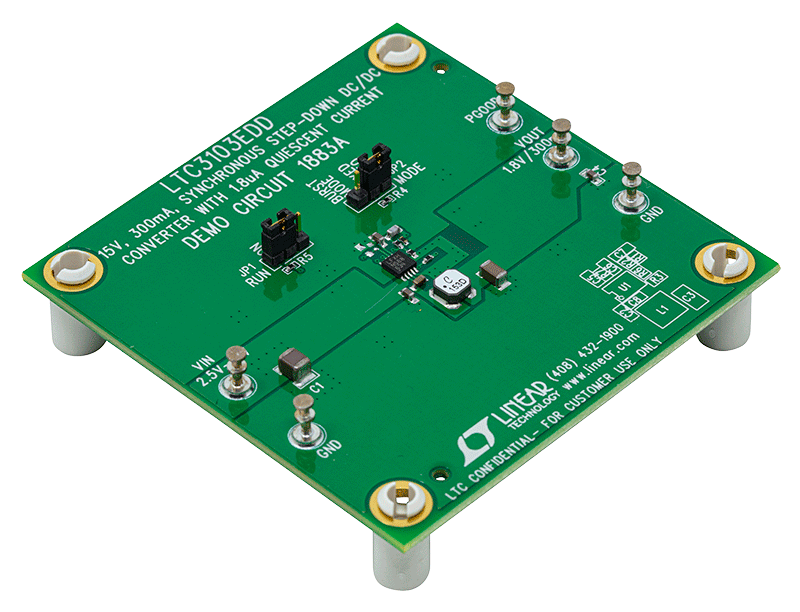

演示电路 1883A 内置一款高效率、单芯片同步降压转换器 LTC3103，采用电流模式架构且能够提供 300mA 输出电流。IC 在 1.2MHz 下采用固定频率振荡器工作。LTC3103 有两种用户可选的(JP2)工作模式：突发工作模式（Burst Mode®）和强制连续模式（固定频率 PWM）。IC 具有内部补偿和精确可编程 RUN 引脚。

LTC3103 的输入电压范围为 2.5V 至 15V。该演示板设计的主输出电压设置为 1.8V。

相关产品

文档

  • 查看全部 (3)

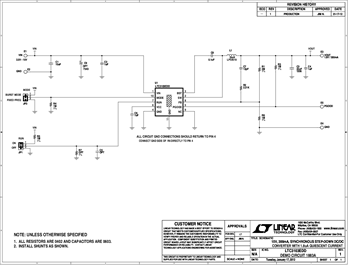

  • 演示板原理图 (1)
