DC1124A

LT3591EDDB 演示板 | 升压型 LED 驱动器，3V ≤ VIN ≤ 9V， VOUT = 40V (在 20mA)

顶部

概览

产品详情

产品详情

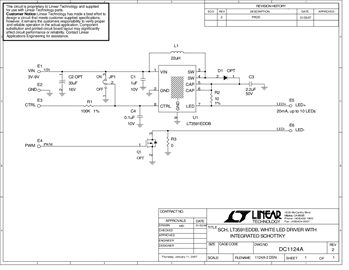

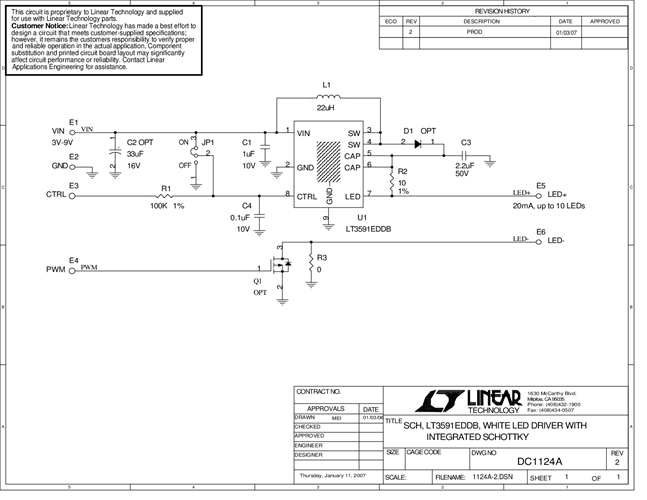

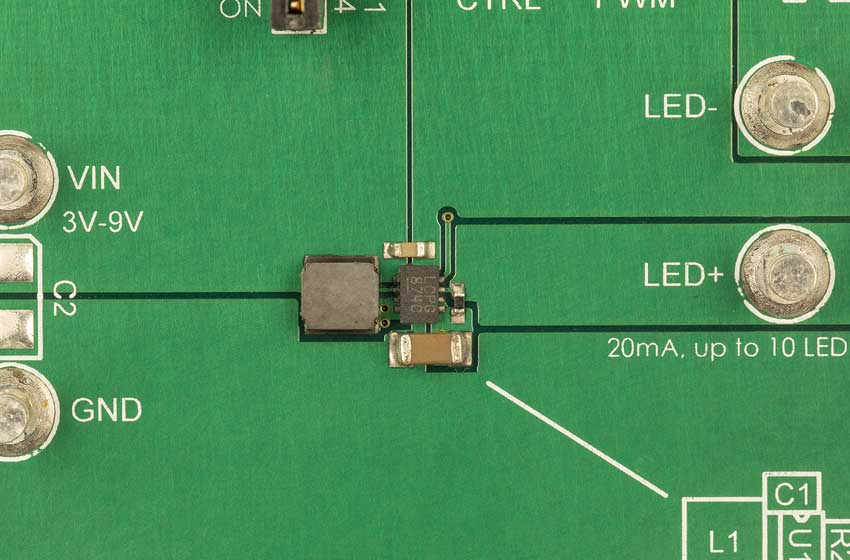

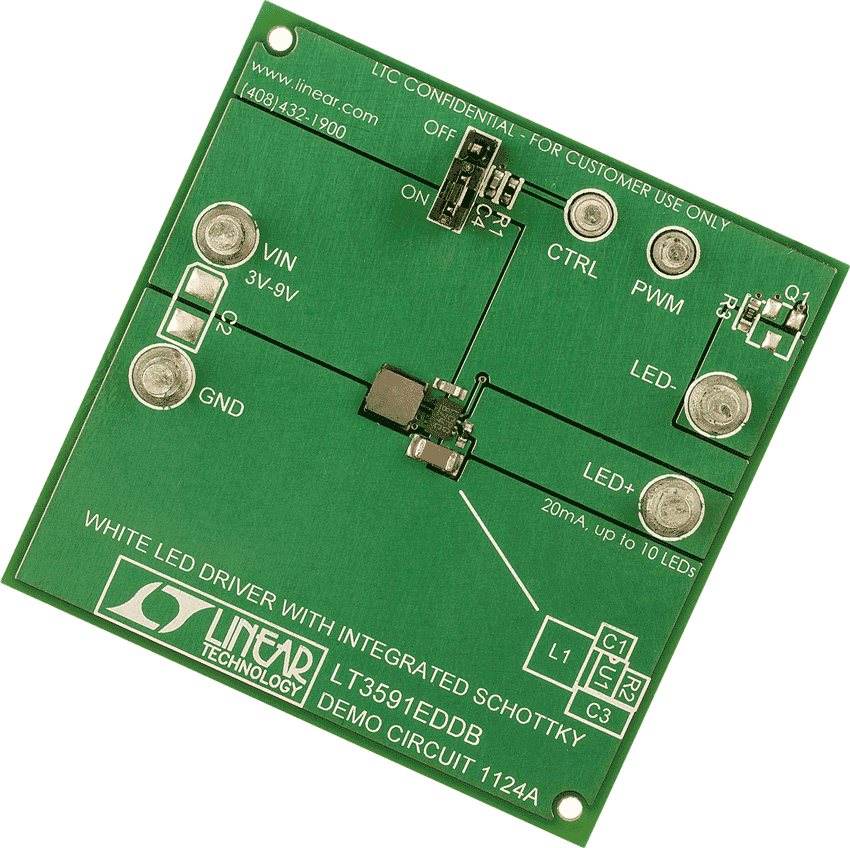

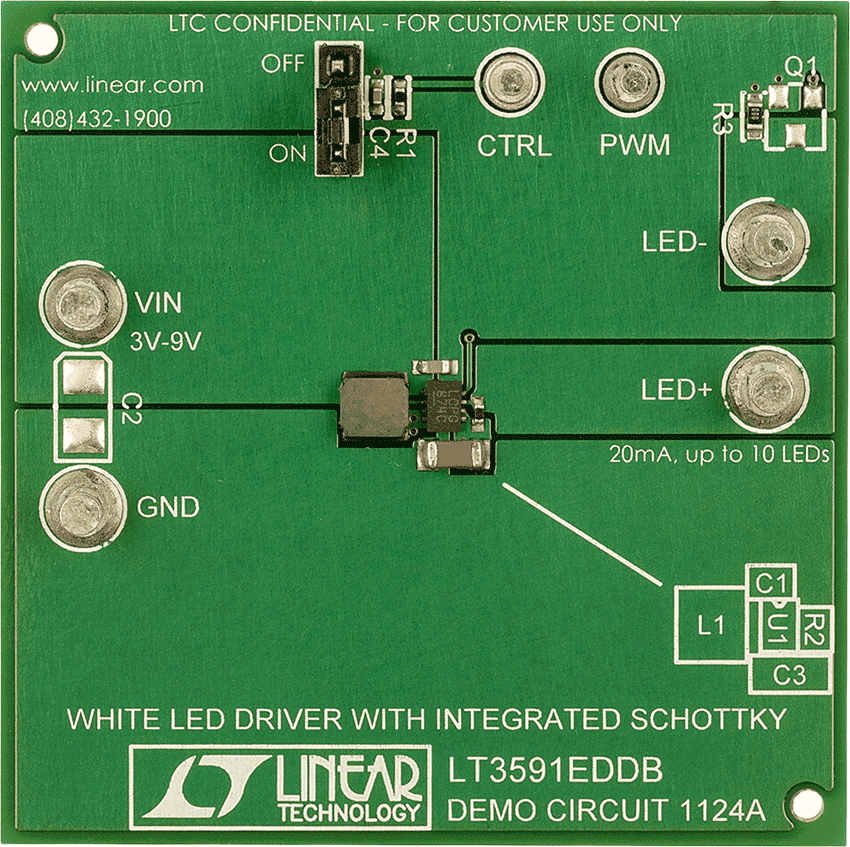

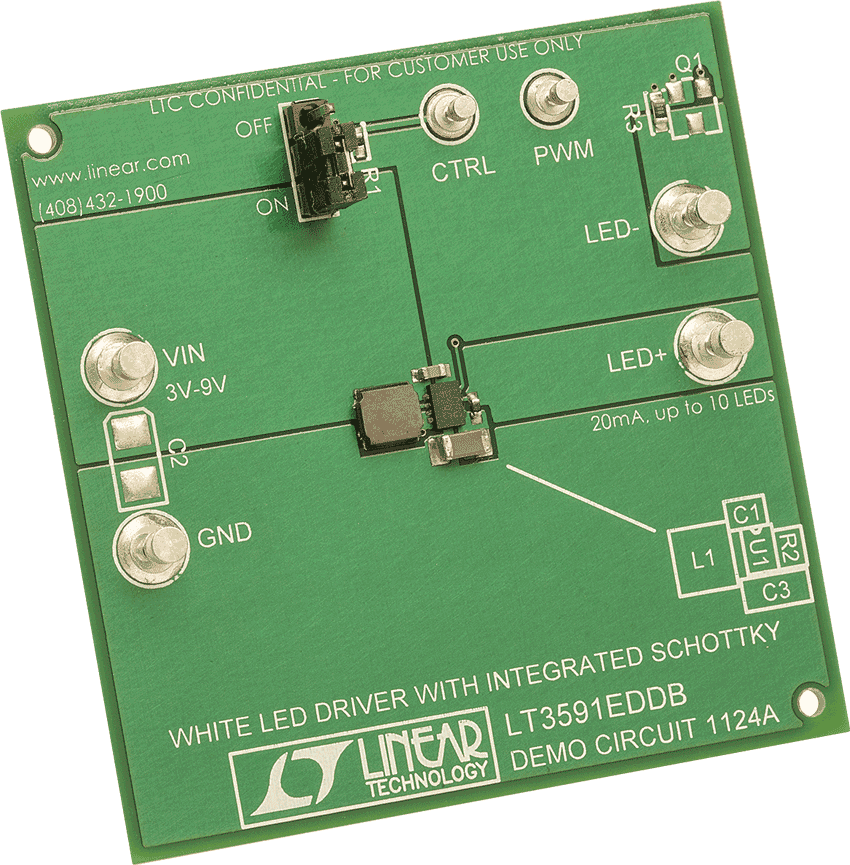

演示电路 1124 是一款采用 LT3591 并具有集成化肖特基二极管的 LED 驱动器。LT3591 是一款固定频率升压型电流模式 DC/DC 转换器，可在 20mA 电流下驱动多达 10 个串联白光 LED。该演示板的输入电压范围为 3V 至 9V。提供了 42V (典型值) LED 开路保护功能。

LT3591 的高端电流检测功能支持“单线式”电流源，也就是说，LED 灯串的低端可以在任何位置回接至地。
