MAX2116卫星调谐器的P(1dB)特性

Abstract

本文提供了MAX2116在RF与基带的实际组合中所测量的P1dB数据。MAX2116/MAX2118系列低成本直接变换调谐器IC为以下应用而设计:数字直播卫星(DBS)电视、专业VSAT系统以及双向互联网卫星通信。MAX2116/MAX2118使用宽带I/Q下变频器将L波段的信号直接转换为基带信号。工作频率范围从925MHz至2175MHz。

简介

MAX2116 P1db数据是在射频和基带增益的可调范围内在这两个增益的一些特定组合下测得的。这些数据可用来选择增益控制设置来恰当的分配前端和后端增益以达到合适的P1db性能。P1db和噪声系数数据一起对于优化接收机系统的动态范围是很有帮助的。

对于大的接收信号,需要高的P1db来避免调谐器饱和。把射频可变增益放大器调为低增益,P1db会大大增高以便于大信号的接收。由于射频增益的降低会增加调谐器的噪声系数,所以系统设计需要仔细地平衡P1db和噪声系数。这篇应用笔记是帮助你找到平衡点的一种方法。

应用概述

图1所示为一个MAX2116/MAX2118的典型应用电路。引脚4和5为差分射频输入。在高输入信号电平时,输出放大器将限定载波噪声比(C/N),其中一个限制因数是P1db。在低输入信号电平时,系统噪声系数将限定调谐器的载波噪声比(C/N)。

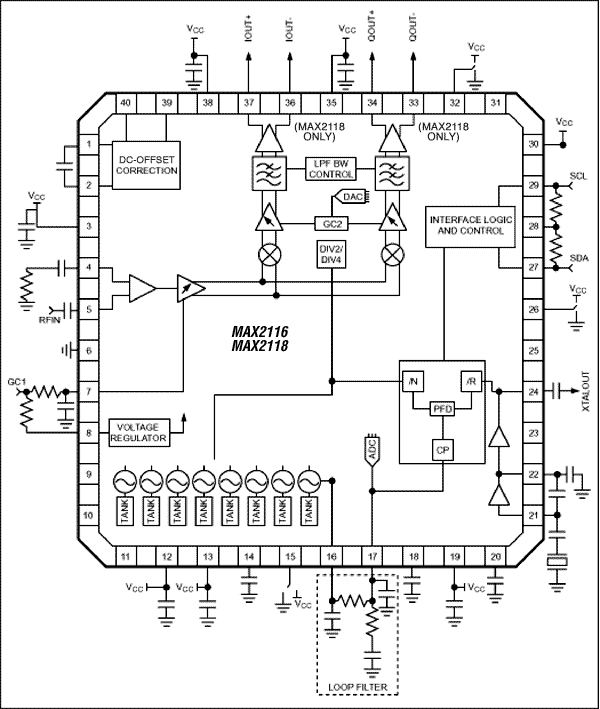

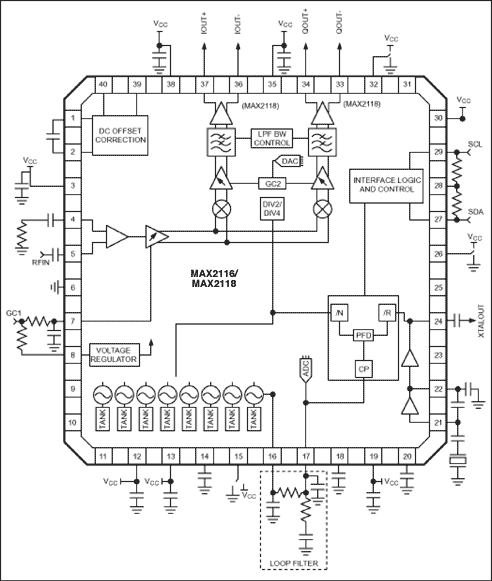

图1. MAX2116/MAX2118的典型应用电路
图1. MAX2116/MAX2118的典型应用电路

引脚7 (GC1)为射频前端的可变增益控制。增益控制线一般是由一个基带解调器IC产生的被滤波过的PWM信号来控制的。在一个闭环系统中,此滤波过的PWM输出使MAX2116的I/Q输出为一个恒定幅度的信号。

MAX2116的37和34引脚为I/Q输出。单端输出放大器的增益可以设置来提供800mVP-P的输出。

在混频器后面有一个可变增益基带放大器。这个放大器的增益可以通过寄存器GC2来设置。GC2从0到31 (十进制)是可调的。系统P1db可由GC1和GC2的特定组合来设置。

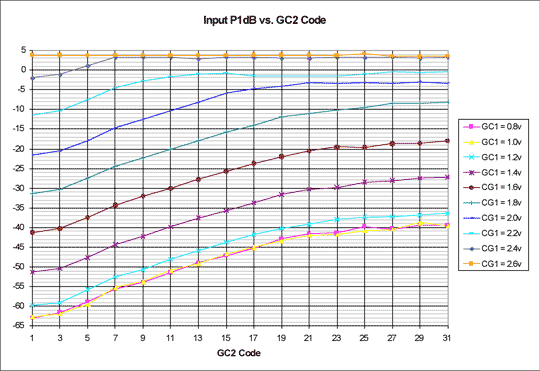

 图2. MAX2116输入P<sub>1db</sub>和GC2码
图2. MAX2116输入P1db和GC2码

图2所示为MAX2116在不同射频和基带增益下的P1db。随着前端和后端增益的降低,P1db增长的趋势很明显,这主要是前端的影响。当前端增益设置为最小(2.6V)时,P1db达到其约为+3.5dB的上限,而与GC2设置的无关。图2中的数据是用一个1550MHz单音射频输入,和一个5MHz的中频信号测量得的。

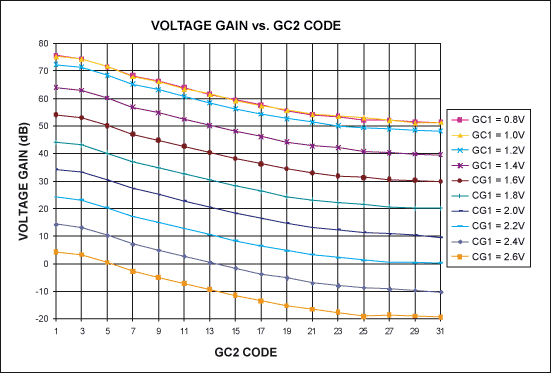

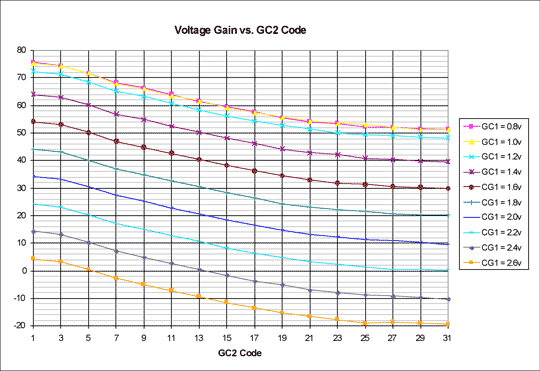

图3. MAX2116电压增益和GC2码
图3. MAX2116电压增益和GC2码

图3所示为MAX2116在不同的增益控制设置下的电压增益。这些增益控制设置是与图2中的设置相对应的。它的最大增益为76dB,GC1的动态范围为72dB,GC2的动态范围为22dB。这些数据和资料中给出的值非常接近。

结论

本文给出了MAX2116在其RF和基带增益控制设置的范围内的P1db数据。这些数据对于确定可能的射频和基带增益的分配来达到适当的P1db性能是十分有帮助的。
