MAX2338低噪声放大器(LNA)和下变频器,专为GSM射频前端优化设计(REP027)
Abstract
MAX2338射频前端芯片为工作在942MHz和1842MHz的GSM和DCS系统进行了优化。本文中包含测试电路板的照片,同时给出性能指标、元件清单以及原理图。在两个频段都是用270MHz作为中频频点。
快速工程原型(rapid engineering prototypes)是由Maxim应用工程师构建并在实验室中经过测试的实际电路。这些电路可以做为新的射频(RF)设计的起点。它们不作为评估测试工具使用。
更多信息:
MAX2338为满足GSM和DCS频段(中心频率为942MHz和1842MHz)的线性和增益要求进行了优化,使用一个共同的270MHz中频和平衡输出的CDMA下变频器。本振(LO)中心频率分别为1212MHz和2112MHz。另外,FM模式不平衡输出下变频器使用实验性质的低中频,具有用于GSM频段的1090MHz本振和148MHz中频。每个通路的目标要求在+5dBm的IIP3时获得15dB的LNA增益、以及在+5dBm IIP3和8dB的噪声系数(NF)下获得13dB的混频器增益。GSM LNA的噪声系数(NF)设计为1.2dB。
这样,LNA和CDMA下变频器的增益和线性要求可得到满足,但FM下变频器仅提供8dB的增益。双波段工作时LNA的噪声系数可达到1.4dB。'最大'和'最小'数据可根据MAX2338数据资料中相应的数据估测。
MAX2338接收机射频前端芯片设计用于双频CDMA手机,也可以用于双频TDMA、GSM或者EDGE手机中。MAX2338包括一个具有可调的高输入三阶交调点(IIP3)低噪声放大器(LNA),用以减少互调失真和交调失真。蜂窝波段工作时,低增益的LNA可以在更低的工作电流下获得更高的级联IIP3值。CDMA下变频器为高线性、低噪声和差分中频(IF)输出而设计。FM下变频器设计可实现低电流和单端输出。
Test Conditions (PDF, 15K)
Performance Matrix (PDF, 25K)
Bill Of Materials (PDF, 39K)
Schematic for the MAX2338 Tuned for GSM
and DCS (PDF, 65K)

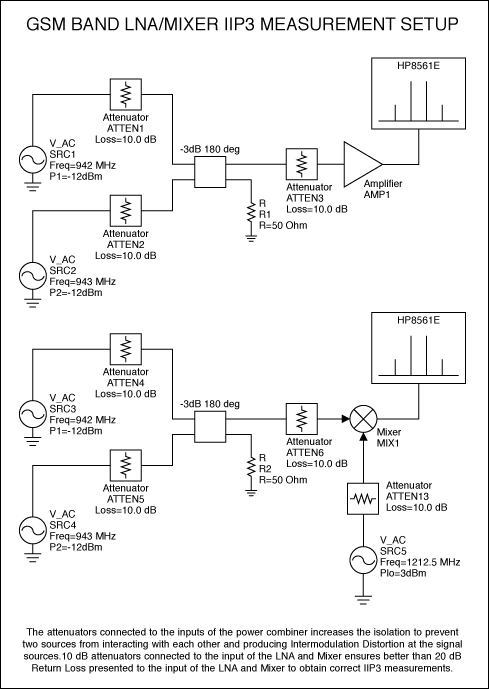

GSM Band LNA and Downconverter IIP3 Measurement Set-up

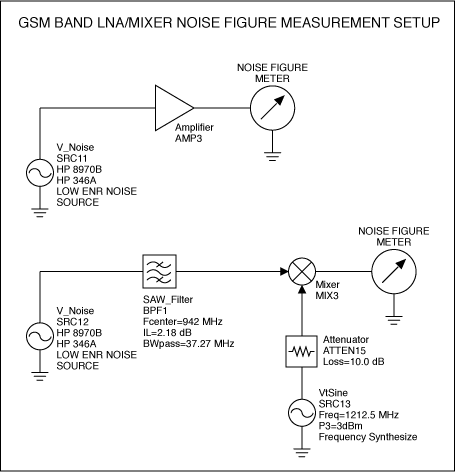

GSM Band LNA and Downconverter Noise Figure Measurement
Set-up

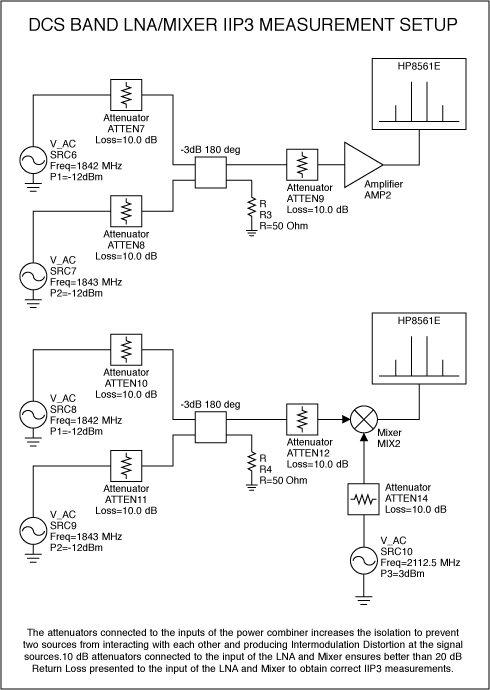

DCS Band LNA and Downconverter IIP3 Measurement Set-up

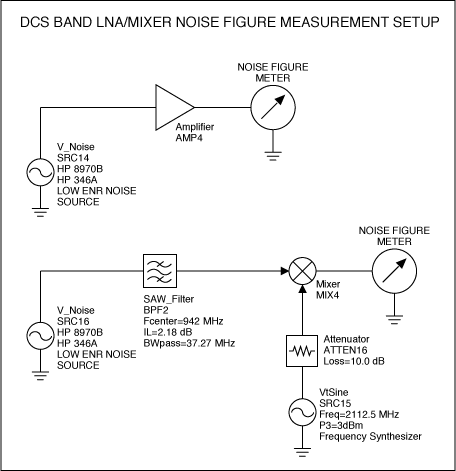

DCS Band LNA and Downconverter Noise Figure Measurement
Set-up
