DS31256的分数级T1 (FT1)环回检测

概述

这篇应用笔记介绍了利用DS31256的接收BERT功能实现分数级T1 (FT1)上环回或下环回检测(V.54)的方法，详细说明请参考分数级T1.403附录B规范。所提供的算法和示例代码简化了DS31256最终用户的设计。

DS31256只有一个BERT引擎，但有16个V.54引擎(每端口一个)。因此，当测试端口多于一个时，软件带宽必须能够处理多路复用技术。

算法

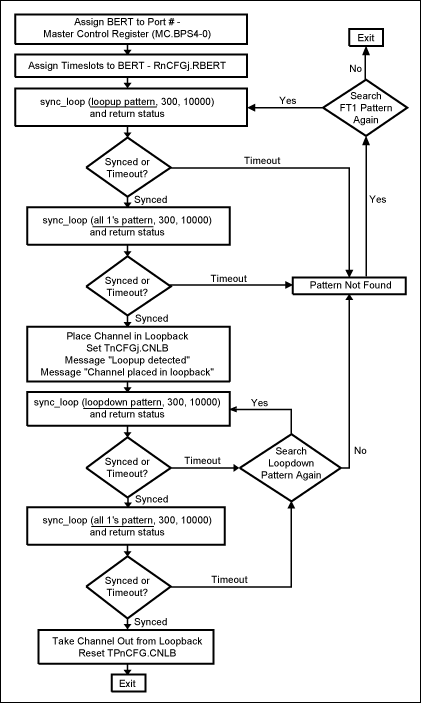

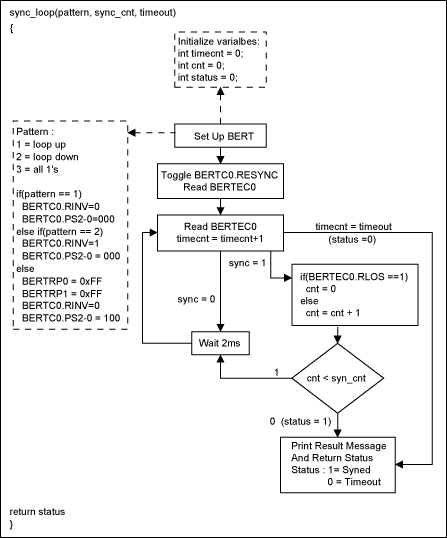

图1和图2所示流程图详细说明了上环回、下环回的操作流程。假设只有端口0查找FT1模板。基本算法设置BERT查询上环回模板。同步后，这个算法检测并确保BERT同步于可编程周期(例程中为0.6秒)，然后查找一个全“1”模板。下环回例程中采用相同的同步、检验，随后是全“1”模板。

本例中选择0.6秒周期确保BERT同步，但这个时间周期必须根据sync_loop函数运行的快慢进行调整。

示例代码中函数调用定义

在进入特定程序前，必须了解一些假设条件，程序中需要下列函数。

1. write_reg (addr, data)—将特定数值写入指定的DS31256寄存器：



   addr = DS31256寄存器相对于芯片基地址的偏移量
   data = 需要写入寄存器的数据


2. read_reg (addr)—读取DS31256特定地址的寄存器并返回值：



   addr = DS31256寄存器相对于芯片基地址的偏移量


3. write_ind_reg (addr, data)—将特定数据写入指定的DS31256间接寻址寄存器，然后在返回前等待寄存器的“忙”位被清除：



   addr = 要写入数据的间接寻址寄存器
   data = 写入指定的间接寻址寄存器的数据


4. read_ind_reg (addr, i)—读取指定地址的DS31256间接寻址寄存器并返回数值：



   addr = DS31256寄存器相对于芯片基地址的偏移量
   i = 索引


5. 标准的C语言打印函数printf

函数示例代码

FT1测试函数

void FT1Test()
{
	int status = 0;

	FT1Setting(0, 0); 				-- Configure the device for BERT
status = sync_loop(1, 300, 5000); 		-- FT1 loop-up test
if(status == 1) 				-- Return status is synced
{
  	status = sync_loop(3, 300, 5000);	-- FT1 all ones test
  	if(status == 1)
  	{
   	loopbackSetup(1);			-- Place channelized in network loopback
	status = sync_loop(2, 300, 5000);	-- FT1 loop-down test

	if(status == 1)
   	     {
status = sync_loop(3, 300, 5000); 	-- FT1 all ones test
    		if(status == 1)
loopbackSetup(0);			-- Take out from channelized loopback
    		else
checkstatus(3);			-- Print out test status
   	}
	else
	{
checkstatus(2);			-- Print out test status
	}
  	}
else
{
checkstatus(3);			-- Print out test status
  	}
}
else
{
  	checkstatus(1);				-- Print out test status
}
}

1. 打印测试状态信息函数

void checkstatus(int type)
{
	switch(type)
 	{
 	case 1: printf("Loopup pattern not found");
  		break;
 	case 2: printf("Loopdown pattern not found");
  		break;
 	case 3: printf("All 1's pattern not found");
  		break;
 	}
}

2. 配置FT1函数

该例程假设端口0用于FT1检测。

void FT1Setting(int dev, int port)
{
int mc = 0;						-- Variables to be used
int ds0 = 0;
int rcfg = 0;

mc = read_reg (0x10);				-- Read Master Control(MC) 0x00 register
mc = mc & 0xf07f;	-- Mask out the read-back value from MC
write_reg (0x10, mc); 	-- Assign the BERT to port 0 (MC.BPS4-0)

write_reg(0x0304, 0x4000); 	-- Configure port 0 in receive port
for(ds0 = 0; ds0 < 128; ds0 = ds0 + 1) 		-- Configure register
{							--Assign timeslot R[0]CFG[ds0].RBERT bit
write_ind_reg(0x0300, 0x0100 + ds0);	-- Assign all 128 ds0’s to RBERT
	}
printf("FT1 configuration completed.");
}

3. 执行FT1测试函数

int sync_loop(int pattern, int sync_cnt, int timeout)
{
int timeCnt = 0; 					-- Variables will be used
int cnt = 0;
int status = 0;
int temp = 0;
int sync = 0;
int bertc0 = 0;
int bertec0 = 0;

BertSetup(pattern);					-- Set up the BERT

bertc0 = read_reg (0x500);				-- Toggle RESYNC
bertc0 = bertc0 | 0x0001;	-- Mask the read BERTC0 value
write_reg (0x500, bertc0);				-- Write a 1 into BERTC0.RESYNC
bertc0 = bertc0 & 0xfffe;				-- Mask out read-back value
write_reg (0x500, bertc0);				-- Write 0 into BERTC0.RESYNC

bertc0 = read_reg (0x500);				-- Read BERTC0
bertec0 = read_reg (0x518);				-- Read BERTEC0
sync = ((bertec0 & 0x0001) == 0x0001);
timeCnt = timeCnt + 1;

while(cnt<sync_cnt) {="" while(sync="" !="1)" delay="" (2000);="" --="" wait="" for="" 2="" milliseconds="" bertec0="read_reg" (0x518);="" read="" value="" of="" sync="((bertec0" &="" 0x0001)="=" 0x0001);="" timecnt="timeCnt" +="" 1;="" if(timecnt="">= timeout)
   	{
printf("Time Out while searching for pattern.");
return status = 0;
   	}
       }
	delay(2000);
	timeCnt = timeCnt +1;
	bertec0 = read_reg (0x518); 			-- Read value of BERTEC0
	temp = ((bertec0 & 0x0010) == 0x0010);	-- Check BERTEC0.RLOS

	if(temp == 1)
     {
            sync = 0;
   	cnt = 0;
	}
	else
	{
   	cnt = cnt+1;
	}

	if(cnt == sync_cnt)
	{
   	printf("Synced to pattern.");
   	return status = 1;
}
 }
 return 0;
}
</sync_cnt)>

4. 在BERT寄存器中建立模板

void BertSetup(int pattern)
{
	switch (pattern)
	{
  	case 1:
write_reg (0x500, 0x0 & 0x003c);	-- Disable BERTC0.RINV
break;					-- Set 2E7-1 pattern
case 2:
write_reg (0x500, 0x0020 & 0x003c);--Enable BERTC0.RINV
break;					-- Set 2E7-1 pattern
  	default:
write_reg (0x508, 0xffff);		-- Set BERT Repetitive Pattern Set
write_reg (0x50C, 0xffff);		-- in BERTBRP0-1
write_reg (0x500, 0x0010 & 0x003c);-- Disable BERTC0.RINV
   		break;					-- Set to repetitive pattern
 	}
}

5. 建立环回模式函数

该例程假设将端口0置于环回模式。

void loopbackSetup(int val)
{
	int a = 0;
	int tmp = 0;

	tmp = val<<11;
	write_reg(0x0304, tmp); 	-- Set port and channel 0
 	for (a = 0; a < 128; a++)	-- Set T[0]CFG[a].CNLB to place channel in
	{	-- loopback
write_ind_reg(0x0300, 0x0200 + a);
	}

	if(val ==1)
	{
write_reg(0x0200, 0x0008); 			-- Enable TP[0]CR.TFDA1 to allow data to
printf("Loopup detected");			-- be transmitted normally
printf("Channel placed in loopback");
	}
	else
	{
write_reg(0x0200, 0x0000); 			-- Disable TP[0]CR.TFDA1 bit
printf("Loopdown detected");
  	printf("Channel taken out from loopback");
	}
}

结论

本应用笔记介绍了如何使用DS31256的接收BERT功能，从例程和软件算法可以看出实施FT1上回环和下回环检测非常简单。

关于HDLC控制器产品的更多问题，请联络电信产品技术支持组。
