AN-713: 长期漂移对基准电压源的影响

基准电压源中的长期漂移（LTD）是一个难以理解、容易出错的参数。它是数据手册中给出的典型参数，但对于系统精度会造成显著的影响。温度系数和初始精度等可以使用一次校准来消除误差，不同的是，要尝试降低LTD，则需要频繁进行系统校准，这既耗时又昂贵。因此，了解LTD的意义非常重要。

大多数数据手册都将LTD规定为ppm/1,000小时。1,000小时等于41.5天，一年有8,766个小时。因此，如果规定一个器件每1,000小时变化70ppm，这是否意味着一年内该器件将变化613ppm？答案是否定的。仅仅阅读数据手册，而不真正理解LTD是什么，就会犯这种常见错误。

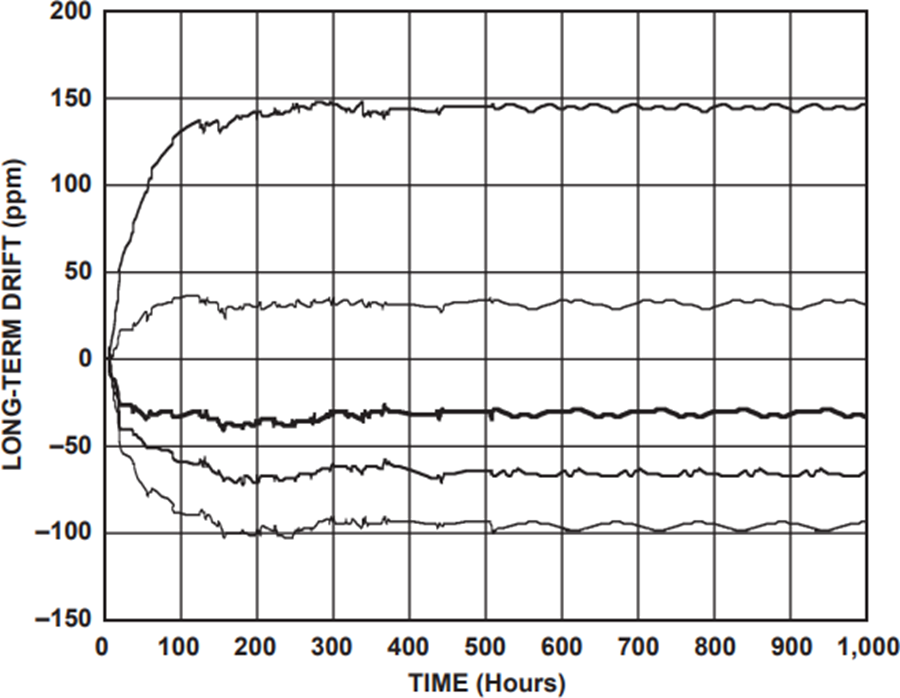

下图所示为一个典型ADI带隙基准电压源的典型LTD曲线。此器件被置于温度为50°C的受控环境中1,000小时，每小时记录一次器件的输出电压。

如图所示，前200小时中，器件偏移活动较频繁。经过这段初始活动，在后800小时中，V_OUT的变化极小。在接下来的1,000小时中，变化一般小于前1,000小时中的变化的四分之一。当前时间周期中的变化大约是前一时间周期的四分之一，这种趋势将一直继续。输出变化走“醉步”形式：变化是随机的，无法预测，因此前一时间周期，输出变化可能为正，而后一周期，输出变化可能为负。

• 70 ppm/1,000小时并不表示器件在一年内将变化613，而是将在140 ppm/年的范围内变化。
• 变化是随机的，因此如果器件在一个方向上开始变化，并不表示它将一直在这一方向上变化。

消除LT D影响的方法

• 200小时后校准系统，消除早期变化
• 在很短的时间内老化器件，消除早期变化

作者

Colm Brazil
