AN-1382: ADP1055 EEPROM编程
简介
ADP1055提供其设置针对特定应用编程的寄存器图和 EEPROM。本应用笔记重点介绍对ADP1055进行编程的软 件程序。根据应用环境的不同，有些步骤(比如输入密码和 写入板设置)并非必需，可以跳过。
扫描ADP1055
ADP1055可以编程为对64个不同的设备地址进行反应，地 址范围为0x40至0x7F。这是通过把ADD引脚上的寄存器值 与寄存器0xD0中[5:4]位的值相加得到的。
- 从设备0x40开始，逐步递增，直到0x7F为止。
- 对于每个设备地址，请尝试从寄存器0xD0读取。
- 如果未收到确认，则ADP1055不存在于该设备地址处。
- 如果收到确认且寄存器0xD0中的[7:6]位返回数据= 1，则 ADP1055存在于该设备地址处。
- 当连接的ADP1055的设备地址已知时，请对面向该设备 的所有通信均使用这一个地址。
键控代码解锁与数据写准备
要对命令进行写操作，必须解锁设备，并将命令掩码编程 为写模式。
更改键控代码密码
当设备 由 ADI工厂发货时，默认键控代码密码 为 0xFFFFFFFF。编程结束时，强烈建议把键控代码更改为新 键控代码以保护知识产权。
要更改键控代码密码，请把四个字节的旧键控代码写入寄 存器0xD7(KEY_CODE命令)，然后把四个字节的新键控代 码写入寄存器0xD7。
另外，为了进一步保护知识产权，在工厂出货时，即可写 入命令，以掩蔽某些或所有命令，从而保护它们，使其免 受意外写和故意读等操作的影响。
设备解锁
如果不需要更改键控代码，则可用默认值0xFFFFFFFF，通 过KEY_CODE命令，以块写入方式把四个字节写入寄存器 0xD7，以解锁设备。接下来，对寄存器0xD7执行5个字节 的块读操作：前四个字节为密码，第五个字节为1。这样 可以确保设备解锁。
如果键控代码已更改，则用新的键控代码来解锁设备，其 方法与前面描述的，在不更改键控代码条件下解锁设备的 方法相同。
数据写准备
要启用对所有命令的读/写操作，对于每个字节，用数据 0xFF，以块写入方式把32个字节写入寄存器0xF4的 COMMAND_MASK，从而启用对所有PMBus命令的读/写 操作。同时，对于每个字节，再用数据0xFF，以块写入方 式把21个字节写入EXTCOMMAND_MASK(寄存器0xF5)， 从而启用对所有特定制造命令的读/写操作。
EEPROM密码与解锁
当设备由ADI工厂发货时，默认EEPROM密码为0xFF。与 键控代码类似，为了保护知识产权，强烈建议在编程结束 时更改EEPROM密码。
更改EEPROM密码
要更改EEPROM密码，先把旧密码写入寄存器0xD5，然后 把新密码写入寄存器0xD5。
解锁EEPROM
如果不更改EEPROM密码，把0xFF写入寄存器0xD5两次， 以解锁EEPROM。
如果EEPROM密码已被更改，则用这个新密码来解锁 EEPROM，其方法是把新密码写入命令0xD5两次。要检查 EEPROM是否已经解锁，请从命令0xFE94进行一次字读取 操作；如果位15 = 1，则EEPROM已经解锁。
保存数据与锁定EEPROM
要把数据保存至EEPROM并锁定EEPROM，请执行下列 步骤：
- 向命令0x15执行一条发送命令，把命令中的数据上传至 EEPROM。
- 等待50 ms，以便上传完成。
- 要锁定EEPROM，向命令0xD5写入任何数据(密码除外)。
把数据写入设备
- 把数据写入设备之前，从“.55s”文件读取命令设置， 该文件是用ADP1055图形用户界面(GUI)生成的。
- 运用I2
C，对设备的下列命令执行字节写操作：
0x01至0x02
0x10
0x20
0x41
0x45
0x47
0x49
0x4C
0x50
0x56
0x5A
0x5C
0x63
0x69
0xD0
0xFE01至0xFE0C
0xFE1D至0xFE2F
0xFE34至0xFE43
0xFE48至0xFE57
0xFE5A至0xFE67 - 接下来，通过I2
C，对设备的下列命令执行字写入操作：
0x27至0x2A
0x33
0x35至0x40
0x42至0x44
0x46
0x48
0x4A至0x4B
0x4F
0x51
0x55
0x59
0x5B
0x5E至0x62
0x64至0x66
0x68
0xFE0D至0xFE1C
0xFE30至0xFE33
0xFE44至0xFE47
0xFE58至0xFE59
SMBALERT遮蔽命令采用独特的写入方式，如下所示：
- 对命令0x1B执行8字写入操作。
- 把.55s文件中针对寄存器0x1B的数据拆分成8个字，每个 字必须写入0x1B(更多细节请参阅PMBus技术规格)。
- 以来自.55s文件的数据，以块写入方式，把32个字节写 入命令0xF4。
- 以来自.55s文件的数据，以块写入方式，把21个字节写 入命令0xF5。
PEC控制
如果程序员能够识别确认并且I2 C通信中不存在确认，则在 所有写操作中均使用PEC字节，确保数据传输正确无误。
PMBus控制器搭载有封装误差检查机制，以提高可靠性与 通信鲁棒性。在消息传输结束时附加一个PEC字节，可实 现封装误差检查功能。从开始到停止位，用CRC-8算法对 所有ADDR、命令和数据字节计算PEC字节，不包括确认 (ACK)、无确认(NACK)、开始、重启和停止位。
PEC字节由提供最后数据字节的设备附加于消息末尾。 PEC字节的接收者负责计算其内部包误差代码并将其与接 收到的PEC字节进行比较。
PMB从机设备可以与支持PEC以及不支持PEC的主机 PMBus设备通信。如果PEC字节可用，PMB会检查PEC字 节并确认其是否正确。如果PEC字节比较失败，PMB设备 不会确认PEC字节，并且不会处理来自主机的命令。
PMB利用CRC-8多项式，通过内建硬件来计算PEC代码
C(x) = x8 + x2 + x1 + 1
PEC代码一次计算一个字节，计算顺序与接收顺序相同。 在读处理中，PMB会附加位于最后数据字节之后的PEC字 节。在写处理中，PMB会比较接收到的PEC字节与内部计 算得到的PEC代码。
板设置
.55s文件中的板设置用于确保ADP1055 GUI能正常工作。另 外，在评估流程中，这些设置存储在EEPROM的第5页 中。在独立模式操作中，设备不需要把这些板设置保存到 设备中。

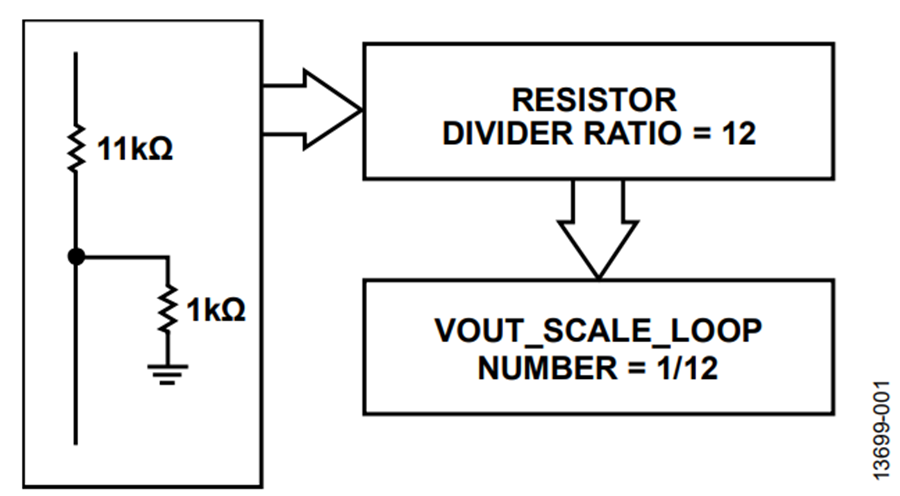

要根据板设置中的寄存器值计算命令值，请按照图1中所 描述的示例步骤执行。

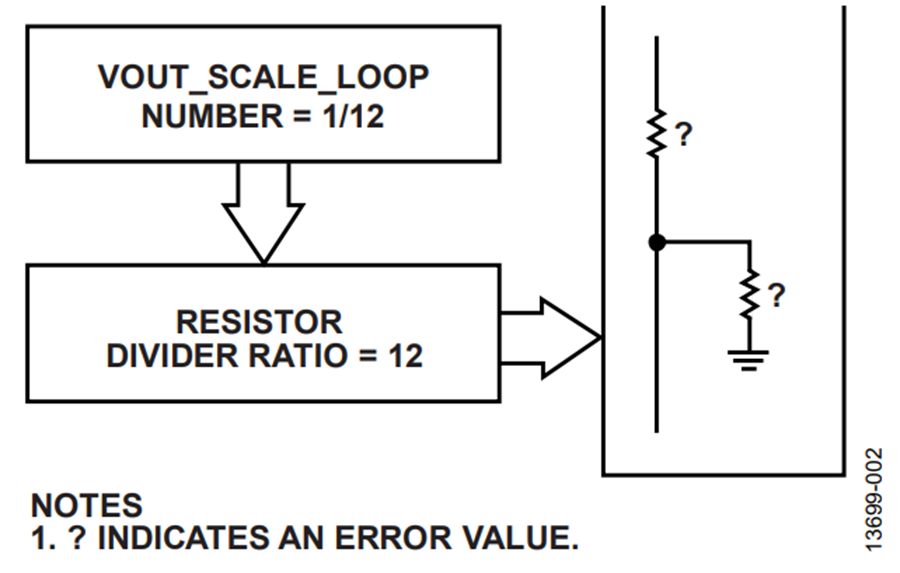

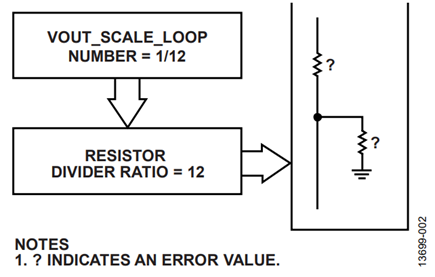

由于PMBus非常灵活，因此，多个不同的组合可能导致特 定组件的最终值相同。例如，在依据命令值计算板设置用 到的寄存器值时，如果所用组合太多，结果可能产生相同 的数值，如图2所示。

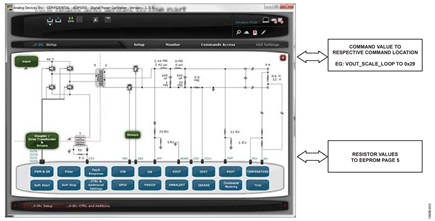

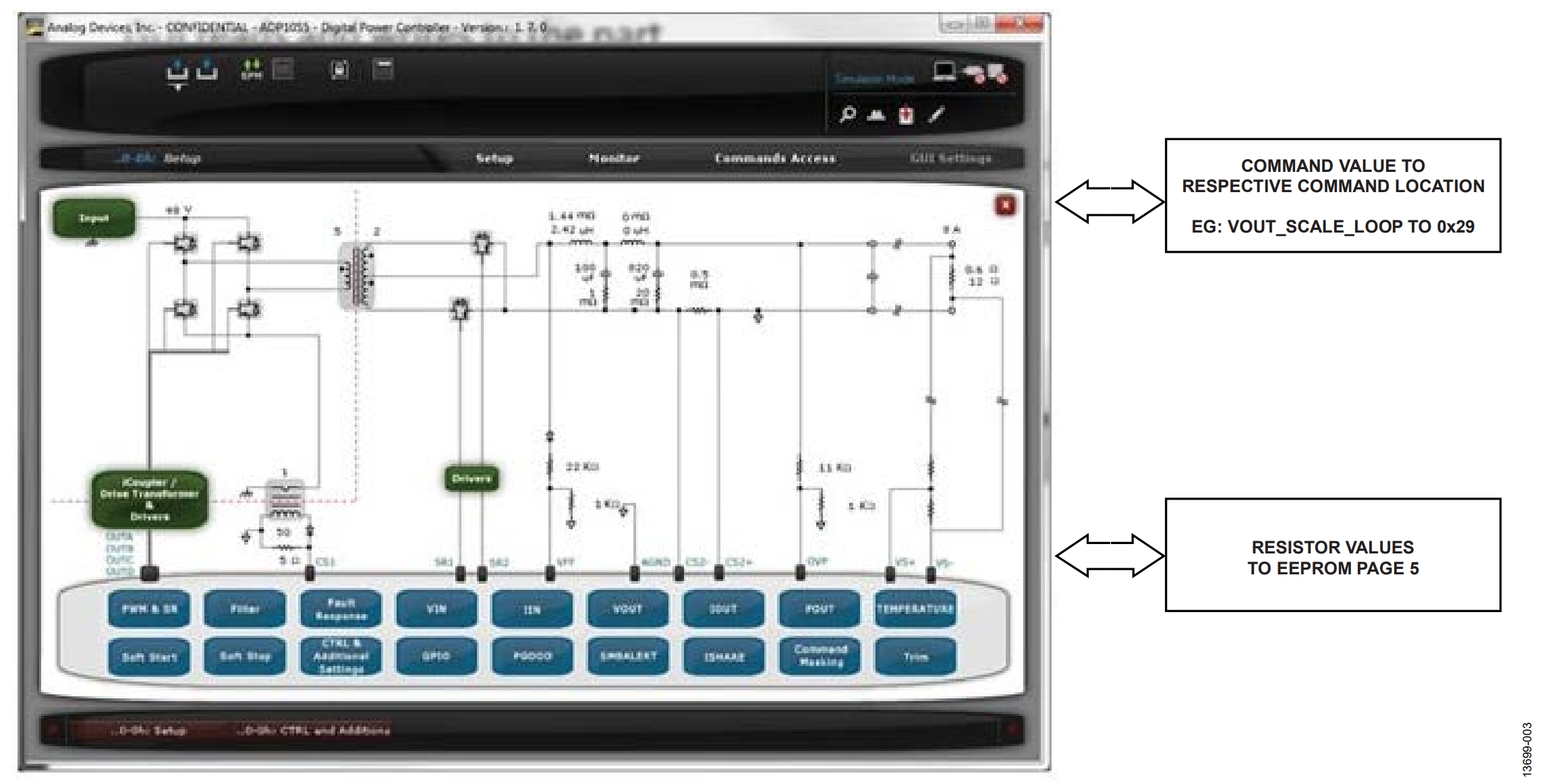

如果在生产过程中出现这种情况(如图2所示)，则在连接设 备时，GUI会发出通知，称EEPROM的第5页中缺失板设 置。然后会发送一条提示消息，从.55s文件加载对应的板 设置(见图3)。
