AN-1108: AD9832/AD9835编程示例

简介

本应用笔记介绍如何在 AD9832/AD9835 器件的输出上载入正弦波形，包括上电时设置 AD9832/AD9835、设置FSELECT控制位，并在使用FSELECT控制位时将新数据载入器件。

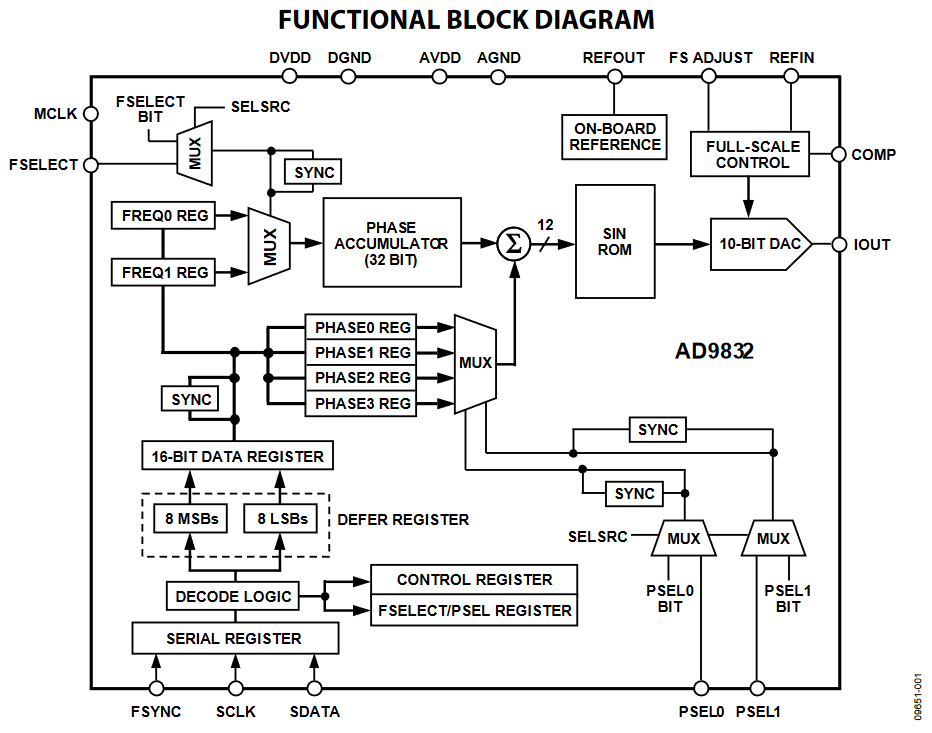

AD9832/AD9835的编程

AD9832/AD9835上电时，器件应复位。这样可使相应的内部寄存器复位至0，以提供满量程的模拟输出。为了避免AD9832初始化时产生杂散DAC输出，RESET位应置1，直至器件准备好开始产生输出。RESET位不对相位寄存器、频率寄存器或控制寄存器进行复位。这些寄存器包含无效数据，因此应由用户将其设为已知值。然后，RESET位应置0，以开始产生输出。在RESET置0后的7到8个MCLK周期，DAC输出端会出现数据。

AD9832/AD9835的编程

要解释如何对AD9832/AD9835进行编程，最好的方法便是举一个简单的示例。进一步详情，请参考应用笔记AN-621和AD9832或AD9835数据手册。

示例1：上电后器件设置

目标：使用一个25 MHz MCLK，产生两个输出频率，将3 kHz载入到FREQ0寄存器，并将10 kHz载入到FREQ1寄存器。

注意，ADIsimDDS工具提供轻松便捷地产生所需16进制、10进制或2进制代码的方法。

所需初始化序列如表1所示。

命令序列说明

请参考AD9832或AD9835数据手册中的寄存器表。

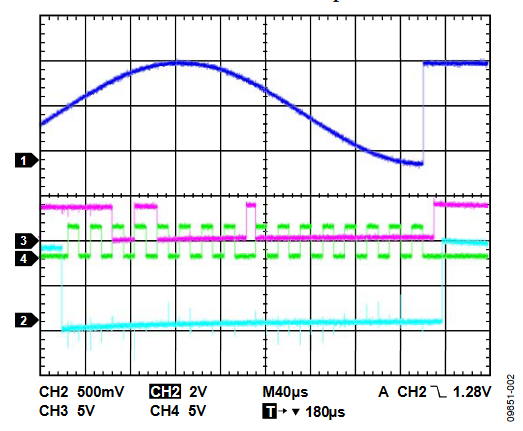

0xD000—复位AD9832

RESET位DB12置1。这样做可将内部寄存器复位至0，对应于满量程的模拟输出(见图2)。Ch1为复位的杂散输出。Ch2为FSYNC，Ch3为SDATA， Ch4为SCLK。注意，数据在SCLK的下降沿有效。在8个SCLK周期后忽略SDATA高电平；这是特定SPI驱动器的固有特性，不会影响器件。

0x3044

• 欲迟延的8位。
• 频率寄存器0，L LSB数据。
• 8位数据 = 0x44。

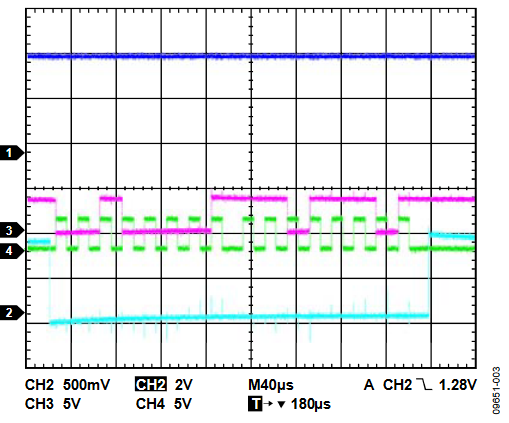

0x21DD

• 将8位和迟延8位提供给选择频率寄存器。
• 频率寄存器0，H LSB数据。
• 8位数据- (0xDD) + 迟延数据 = 0xDD44。

0x3207—频率寄存器0，L MSB数据

0x2300—频率寄存器0，H MSB数据

0x343E—频率寄存器1，L LSB数据

0x2536—频率寄存器1，H LSB数据

0x361A—频率寄存器1，L MSB数据

0x2700—频率寄存器1，H MSB数据

0x9000—使用命令位1:0 将C15至C14的SELSRC置1。

• 将SELSRC置1—FSELECT由数据位控制。迟延增加两个 MCLK周期。

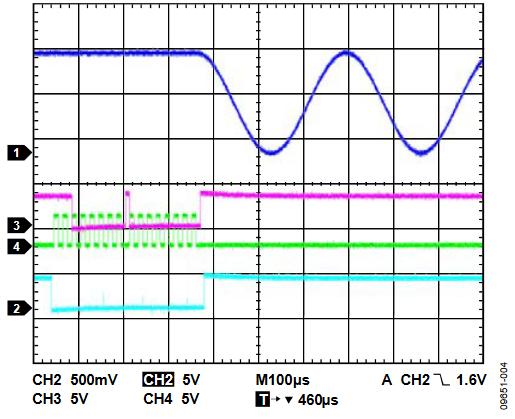

0xC000—频率寄存器1，L LSB数据。

• 退出复位模式。从FREQ0寄存器输出的一个3 kHz信号，在RESET位置0后经过 8个MCLK周期出现在DAC输出端。

示例2：修改FSELECT位

该器件现在利用输出端的一个3 kHz信号来设置，并由FSELECT位而不是FSELECT引脚来控制。只需写入控制寄存器来修改FSELECT位，便可将此频率更改为10 kHz。

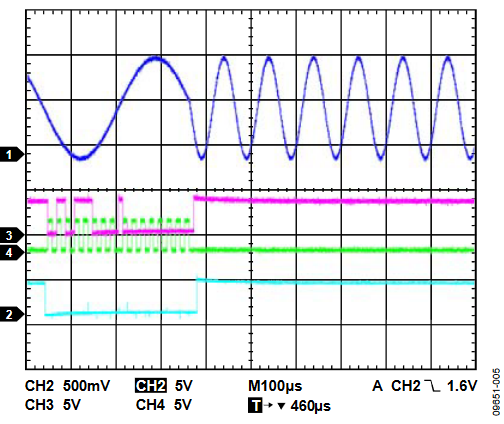

0x5800—选择FREQ1寄存器。

• 即，将0x5写入命令位C3:C0。
• 将1写入位D11，以选择FREQ1寄存器(见图5)。

FSELECT位复位至0，可返回3 kHz FREQ0输出。

0x5800—选择FREQ0寄存器

示例3：根据需要更新输出

下一步，不用进入RESET模式将FREQ1寄存器从10 kHz改为40 kHz。

载入下列命令序列：

• 0x348C—频率寄存器1，L LSB数据
• 0x25DB—频率寄存器1，H LSB数据
• 0x3668—频率寄存器1，L MSB数据
• 0x2700—频率寄存器1，H MSB数据

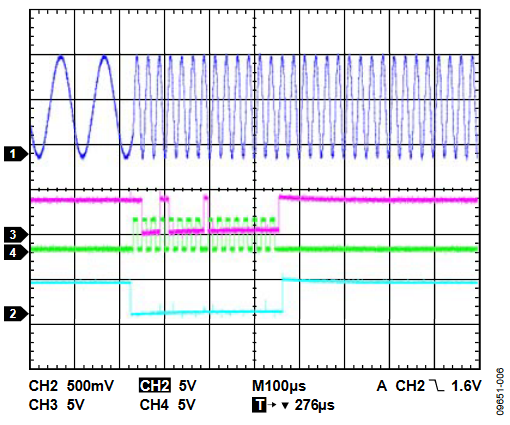

• 0x9000—通过数据同步锁存到输出。此时，使用命令位[1:0]再次将C15和C14的SELSRC位置1。该器件只需一个FSYNC下降沿即可进行数据锁存(见图6)。

作者

Liam Riordan

Liam Riordan 于 2004年加入ADI公司，任职于爱尔兰利默里克的精密转换器应用部门，他拥有科克大学电子工程学士学位。
