在《模拟对话》2017年12月文章中介绍SMUADALM1000之后，我 们希望进行一些小的基本测量，这是ADALM1000系列的第四部分。 如需参阅第一篇ADALM1000文章，请点击此处。
现在我们开始下一个实验。
目标：
本实验活动的目标是通过脉冲波形研究串联RC电路的瞬态响应并 了解时间常数的概念。
背景：
在本实验活动中，将向RC电路施加一个脉冲波形，以分析该电 路的瞬态响应。RC电路对电路时间常数的影响由与之相关的脉 冲宽度决定。
时间常数(τ)：RC或RL电路中发生某些电压和电流变化所需的时间 度量。通常来说，在四倍时间常数(4 τ)之后，RC电路中的电容几乎 完全充电，此时其两端电压约为最大值的98%。一般认为这个区 间就是电路的瞬态响应。发生切换后经过的时间超过五倍时间常 数(5 τ)时，各电流和电压已达到最终值，此过程亦称为稳态响应。
表1显示在给定时间常数下，RC充电电路中的电容在充电时的电 压和电流百分比。
| 时间常数(τ) | 最大百分比 | |
| 电压 | 电流 | |
| 0.5 τ | 39.3% | 60.7% |
| 0.7 τ | 50.3% | 49.7% |
| τ | 63.2% | 36.8% |
| 2 τ | 86.5% | 13.5% |
| 3 τ | 95.0% | 5.0% |
| 4 τ | 98.2% | 1.8% |
| 5 τ | 99.3% | 0.7% |
请注意，现实中电容不可能100%充满。因此，实际上通常使用5 倍时间常数来表示电容已完全充满。

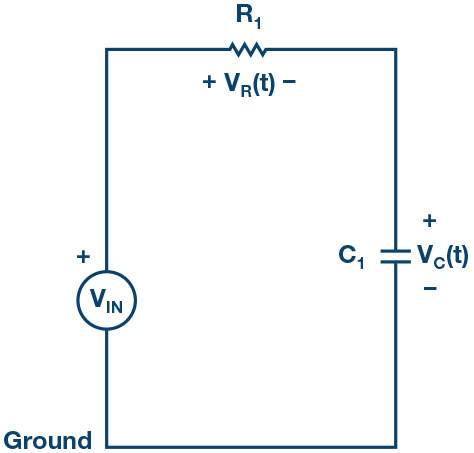

一个RC电路的时间常数是其等效电容和等效电容两端的戴维宁 电阻的乘积。
脉冲就是电压或电流从一个电平跳变到另一电平，然后又返回原 来电平的过程。如果一个波形的高电平时间与其低电平时间相 等，则称为方波。每个脉冲循环的长度称为周期(T)。
一个理想方波的脉冲宽度(tp)等于时间周期的一半。
那么，脉冲宽度和频率之间的关系可表示为：
根据基尔霍夫定律，电容两端的充电电压VC (t)可表示为：
其中V表示τ = 0时电路上施加的源电压，RC = τ，是时间常数。

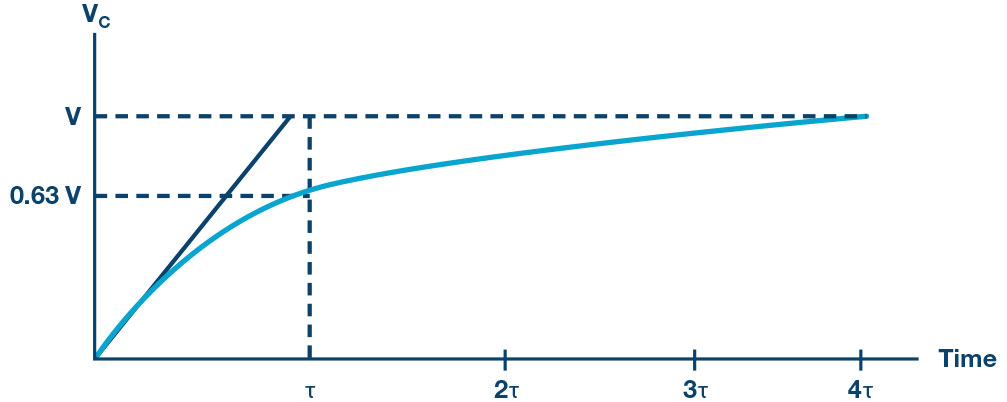

该响应曲线呈递增趋势，如图3所示。
该电容的放电电压表示为：

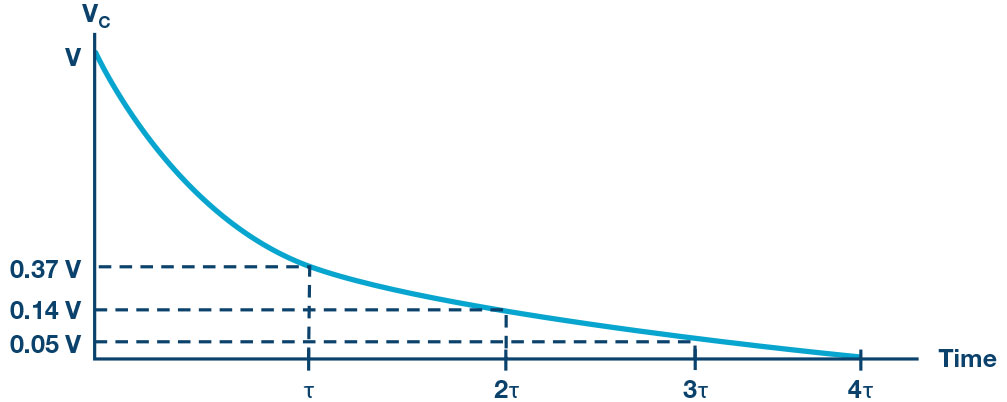

其中Vo表示t = 0时电容中存储的初始电压，RC = τ，是时间常数。 该响应曲线是一个衰减式指数，如图4所示。
材料：
- ADALM1000硬件模块
- 电阻 (2.2 kΩ, 10 kΩ)
- 电容 (1 μF, 0.01 μF)
步骤：
- 在无焊试验板上搭建如图5所示的电路，使用的元件为R1 = 2.2 kΩ，C1 = 1 μF。打开ALICE示波器软件。
- 将通道A任意波形发生器(AWG)的最小值(Min)设为0.5 V，最大值(Max)设为4.5V，从而生成一个峰峰值为4 V，中心为2.5 V的方波，作为输入电压施加于电路。在AWG A的模式下拉菜单中选择SVMI模式。在AWG A的波形下拉菜单中选择方波模式。在AWG B的模式下拉菜单中选择高阻抗模式。
图5. 试验板RC电路图。
图6. 试验板RC电路连接，R1 = 2.2 kΩ且C1 = 1 μF。 - 在ALICE曲线下拉菜单中选择显示CA-V和CB-V。在触发器下拉菜单中选择CA-V和自动电平。调节时间基准，直到显示屏方格上大约可显示两个周期的方波信号。
图7. 示波器配置。 - 针对以下三种情况观测电路的响应，并记录结果。
- 脉冲宽度 » 5 τ：设置AWG A输出的频率，使电容在每个 方波周期内有足够的时间完全充电和放电。令脉冲宽度为 15 τ，然后根据公式2设置频率。所得值应约为15 Hz。如果 可行，请根据屏幕上所得的波形确定出时间常数。如果难 以求得时间常数，请说明可能存在的原因。
- 脉冲宽度 = 5 τ：设置频率，使脉冲宽度 = 5 τ（该频率
应约为45 Hz）。由于脉冲宽度为5 τ，所以电容刚好能够
在每个脉冲周期内完全充电和放电（见图3和图4）。
图8. 通过计算方波个数近似测量时间常数t。 - 脉冲宽度 « 5 τ：在此情况下，电容无法在切换到放电状 态前充分充电，反之亦然。对于此情况，令脉冲宽度仅为 1.0 τ，然后相应地设置频率。
- 采用R1 = 10 kΩ，C1 = 0.01 μF重复上述步骤，并记录测量结果。
问题：
- 使用公式1计算时间常数(τ)，并将其与4b（R = 2.2 k，C = 0.01 μF） 所得的测量值进行比较。
- 对另一组值（R = 10 kΩ，C = 0.01 μF）重复该步骤。
您可以在学子专区博客上找到问题答案。
注释

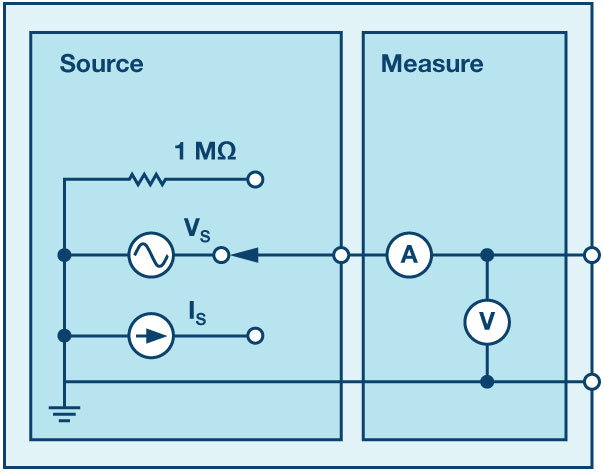

与所有ALM实验室一样，当涉及与ALM1000连接器的连接和配置 硬件时，我们使用以下术语。绿色阴影矩形表示与ADALM1000模 拟I/O连接器的连接。模拟I/O通道引脚被称为CA和CB。当配置为 驱动电压/测量电流时，添加-V，例如CA-V；当配置为驱动电流/测 量电压时，添加-I，例如CA-I。当通道配置为高阻态模式以仅测量 电压时，添加-H，例如CA-H。
示波器迹线同样按照通道和电压/电流来指称，例如：CA-V和CB-V 指电压波形，CA-I和CB-I指电流波形。
对于本文示例，我们使用的是ALICE 1.1版软件。
文件：alice-desktop-1.1-setup.zip。请点击此处下载。
ALICE桌面软件提供如下功能：
- 双通道示波器，用于时域显示和电压/电流波形分析。
- 双通道任意波形发生器(AWG)控制。
- X和Y显示，用于绘制捕捉的电压/电流与电压/电流数据，以及电压波形直方图。
- 双通道频谱分析仪，用于频域显示和电压波形分析。
- 波特图绘图仪和内置扫描发生器的网络分析仪。
- 阻抗分析仪，用于分析复杂RLC网络，以及用作RLC仪和矢量电压表。
- 一个直流欧姆表相对于已知外部电阻或已知内部50 Ω电阻测量未知电阻。
- 使用ADALP2000模拟器件套件中的AD584精密2.5 V基准电压源进行电路板自校准。
- ALICE M1K电压表。
- ALICE M1K表源。
- ALICE M1K桌面工具。
欲了解更多信息，请点击此处。
注：需要将ADALM1000连接到您的PC才能使用该软件。
