记录产品
联系我们
欲了解有关记录产品的更多信息，请联系销售或技术支持部门：recording.products@analog.com

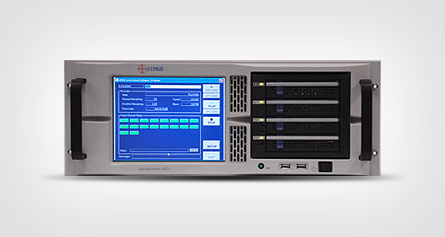

820型记录仪集成了包括高速记录、高通道容量、直观的用户界面、网络连接以及多种存储和归档选项在内的标准特性，为用户提供一种可配置的记录仪，从而满足大量数据采集和存储要求。
- 多个通道
- 每机壳最多支持38路异步通道
- 同步多个机壳，可提供更高的通道数
- 支持各种信号类型
- PCM - 最高160 Mbps
- 模拟高达24 MSps（10 KHz至10 MHz）
- IRIG时间A、B和G
- 语音/辅助
- 视频
- 多个机壳选件 – 实验室型、坚固耐用型和便携型
- 基于标准
- IRIG 106第10章数据格式
- Windows® NTFS文件系统
- Windows®网络连接
- 实时数据分配和归档
- 远程控制
- 存储量大
- 硬盘驱动器或固态存储模块
- 将数据归档到标准的计算机外设中
- Windows操作系统
- NTFS文件系统
- 同步多个机壳，可提供更高的通道数
- 硬盘驱动器或固态存储器
- 触摸屏显示器，易于使用
- 网络连接
- 远程控制
- 数据卸载和归档
- 将数据归档到标准外设中
- 可配置IF中心频率
- 可配置基带带宽
- 传送模式
- 按设定重现所记录的数据以便进行分析
- 无缝循环
- • 环路记录
- 循环缓冲操作，以便进行连续记录
- 时间码通道
- IRIG A、B或G
- 按时间搜索和传送数据
- 语音标注/辅助通道
用于单通道16 MHz或双通道8 MHz记录/重现。DTR-16型记录仪采用商用成品S-VHS ST-120盒式磁带，通过前方的装带升降装置自动装入。DTR-16可稳定重现所记录的数据。两个辅助通道可用于时间码、事件标记或标注。
- 带宽：16 MHz
- TBE 10 ns
- 信号与均方根噪声比：34 dB（峰值至峰值）
- 记录16 MHz单通道或8 MHz双通道
- 采用商用S-VHS ST-120磁带
- 记录两个同步CEPT-1或-2信号（可选）
- 重量小于25磅。
- 适合标准19英寸机架
- IEEE-488或串行RS-422、RS-232控制接口
- 两个辅助纵向通道，用于时间或事件编码和语音标注
扩展了DTR-8E的性能，在8 MHz宽带通道上最高可记录八个独立的模拟信号。应用时分多路复用，以便将多个异步或同步模拟信号合并到由DTR-8E记录的复合模拟信号中。回放信号通过TDM来重建各通道的各个模拟信号。
- 前面板操作和尺寸匹配DTR-8E和DTR-16
- 电路板可拆
- 扩展DTR-8E和DTR-16的特性
- IEEE-488、RS-232、RS-422接口
- 可选TDM前面板仿真器软件，用于远程操作
多路复用器/解复用器可配合DTR-16模拟记录仪/再生器使用。DM-D8具有两个宽带模拟接口，可连接至记录仪的两个8 MHz宽带输入和输出。在16 MHz带宽范围内提供八个独立的模拟信号。可单独控制四个双通道输入/输出卡，以便在记录过程中通过选择不同的通道/带宽组合实现最广泛的应用。内置旁路特性，可提供更大的灵活性，以便记录两个8 MHz或一个16 MHz通道，而线缆不会发生变化。
- 前面板操作和尺寸匹配DTR-8E和DTR-16
- 电路板可拆
- 扩展DTR-8E和DTR-16的特性
- IEEE-488、RS-232、RS-422接口
½英寸x 10½，14英寸铝制
1英寸x 10½，14英寸铝制
1英寸x 10½英寸玻璃
通过认证、干净和消磁
ST-160（每盒10个）
通过认证的数据磁带经过了严格的测试，可确保清洁度并最大程度地减少数据丢失。每盒磁带经认证不存在缺陷，用于数字盒式记录仪时可能会导致数据错误。磁带由广播质量最高的S-VHS介质制成。出于额外的数据保护，磁带包装在高强度的塑料盒中。
宽带磁带
宽带磁带可用于DTR系列宽带记录仪/再生器中，属于高质量S-VHS磁带，提供最佳的DTR生产线性能。每盒包含10个宽带磁带。
