协议分析工具

协议分析工具或数据记录器是监控和记录数字和模拟信号（例如温度、电压、电流或数字通信）的设备，用于诊断、维修或优化车辆。它们是车辆开发过程中从研发到生产、售后和维修所有阶段的通用设备。支持在各种协议和标准中增加带宽，并且在恶劣环境中保持稳健的性能。

协议分析工具挑战

现代汽车（尤其是电动汽车）需要支持更快的信号速率和不断发展的标准，同时遵循小尺寸、低功耗和高耐用性要求，以提高在车辆中的使用效率。这些要求给汽车技术开发商带来了新的挑战。

更多传感器、控件和接口：更高的信号带宽，复杂性增加
现场运行：低功耗、小尺寸和稳健运行，适用于恶劣环境或主动路测

不断发展的标准和要求：确保支持各种有线和无线协议
耐用性和多功能性：性能稳健，具有容错能力

X-ray view of car showing intravehicular protocols — 现代汽车中使用了各种车内协议

协议分析工具解决方案

协议分析工具需要支持多种接口。ADI的产品组合包括：

CAN
LIN
SENT

GMSL
RS-485/RS-232或多协议

USB
汽车以太网
A2B、C2B、E2B

由数据记录器监测的常见信号（例如温度、电压或电流）适用于窄带过采样ADC，而Σ-Δ ADC提供高信号链集成度，并且多通道选项可用于同时监测多个信号。ADI为便携式应用提供紧凑型集成隔离式通信、多通道ADC以及低功耗MCU和ADC选项。

音频连接

汽车音频总线(A²B)通过针对复杂的音频连接问题提供简单的低延迟解决方案，正在彻底改变新一代信息娱乐系统架构。

视频连接

ADI公司提供各种汽车应用级视频连接产品，涵盖摄像头连接、显示器连接和消费电子设备连接等诸多应用。

信号链

(2)

< 上一页

下一页 >

iCoupler 数字隔离精密训练系列精密 DAC（数模转换器）视频培训系列

了解 ADI 公司一世耦合器^®数字隔离，包括了解电流隔离的含义、常见应用和不同的设计方法。此外，了解隔离器的特性以及重要的数字隔离术语。

观看视频系列

Cutaway image of microchip revealing isolation coils

特色产品

ADUM4165

用于隔离式 USB 2.0 高速（上游时钟输入）的 5.7kV rms 数字隔离器 X +

ADUM4165

ADuM4165/ADuM4166¹ 是 USB 2.0 端口隔离器，利用 ADI 公司的 iCouple^®技术，可根据需要，来动态支持所有 USB 2.0 数据速率，包括低速 (1.5 Mbps)、全速 (12 Mbps) 或高速 (480 Mbps)。这些套件支持具有自动速度协商的主机隔离以及外设隔离。

高速数据重新定时，以减少抖动，这需要外部时钟信号或晶体输入。ADuM4165 支持上游侧的时钟或晶振输入，ADuM4166 支持下游侧的时钟或晶振输入，是两种最适合系统设计的选项。

下游（2 侧）的低功耗待机模式支持可用功率有限的应用，例如电池供电的外设。上游（1 侧）待机电流满足 USB 2.0 暂停操作的要求。

这些隔离器的扩展工业温度范围为 −55°C 至 +125°C，采用 20 引脚、宽体、增加爬电距离的 SOIC_IC 封装，爬电距离和间隙为 8.3 mm。

应用

USB 外设、USB 主机和 USB 集线器隔离
电子测试测量设备
医疗套件和集成 PC
用于调试或升级的工业 PC 和隔离式 USB 端口
USB 隔离器模块和 USB 电缆隔离器

¹ 受美国专利7,075,329；8,432,182；8,525,547；和 8,564,327 保护。其他专利正在申请中。

阅读详情查看价格

应用

护理点(PoC)诊断

可穿戴健康监护仪

生命科学和医疗仪器

胰岛素泵

体外诊断

治疗设备

温度测量

生命体征测量

脑电图 (EEG) 测量

心电图 (ECG) 测量

无创式血压

工业有线连接技术

工业连接技术

工厂自动化&过程控制

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

工业机器人

智能运动控制

加速迈向工业4.0

国防通讯

座舱体验和信息娱乐系统

主机和驾驶舱 ECU

车辆电气化系统

电池管理解决方案 (BMS)

无线基础设施

家庭影院和游戏

储能和电源转换

能量存储系统

风轮机

电池化成和测试

化学分析和分析仪器

电子测试和测量

精密测量

楼宇自动化系统

楼宇自动化控制器

楼宇安全和安保解决方案

Internet of Things (IoT)

精密技术

精密传感器接口

ADUM4166

用于隔离式 USB 2.0 高速（下行时钟输入）的 5.7kV rms 数字隔离器 X +

ADUM4166

ADuM4165/ADuM4166 是 USB 2.0 端口隔离器，利用 ADI 公司的 iCoupler^® 技术，可根据需要，来动态支持所有 USB 2.0 数据速率，包括低 (1.5 Mbps)、全 (12 Mbps) 或高 (480 Mbps)。这些套件支持具有自动速度协商的主机隔离以及外设隔离。

下游（2 侧）的低功耗待机模式支持可用功率有限的应用，例如电池供电的外设。上游（1 侧）待机电流满足 USB 2.0 暂停操作的要求。

这些隔离器的扩展工业温度范围为 −55°C 至 +125°C，采用 20 引脚、宽体、增加爬电距离的 SOIC_IC 封装，爬电距离和间隙为 8.3 mm。

应用

USB 外设、USB 主机和 USB 集线器隔离
电子测试测量设备
医疗套件和集成 PC
用于调试或升级的工业 PC 和隔离式 USB 端口
USB 隔离器模块和 USB 电缆隔离器

¹ 受美国专利7,075,329；8,432,182；8,525,547；和 8,564,327 保护。其他专利正在申请中。

阅读详情查看价格

应用

护理点(PoC)诊断

可穿戴健康监护仪

生命科学和医疗仪器

胰岛素泵

体外诊断

治疗设备

温度测量

生命体征测量

脑电图 (EEG) 测量

心电图 (ECG) 测量

无创式血压

工业有线连接技术

工业连接技术

工厂自动化&过程控制

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

工业机器人

智能运动控制

加速迈向工业4.0

座舱体验和信息娱乐系统

主机和驾驶舱 ECU

车辆电气化系统

电池管理解决方案 (BMS)

无线基础设施

家庭影院和游戏

储能和电源转换

能量存储系统

风轮机

电池化成和测试

化学分析和分析仪器

电子测试和测量

精密测量

楼宇自动化系统

楼宇自动化控制器

楼宇安全和安保解决方案

Internet of Things (IoT)

精密技术

精密传感器接口

AD4116

具有 ±10 V、10 MΩ输入和缓冲低电平输入的单电源、24位、Σ-Δ型ADC X +

AD4116

AD4116是一款低功耗、低噪声24位Σ-Δ型模数转换器(ADC)，它集成了一个模拟前端(AFE)，支持6个全差分或11个单端高阻抗(≥10 MΩ)双极性±10 V电压输入。额外的2个差分或4个单端/伪差分直接ADC输入在较低的输入范围内提供出色的性能。

AD4116还集成了关键的模拟和数字信号调理模块，可为使用的每个模拟输入通道配置八种单独的设置。多达16个通道可随时使能。通道定义为任何标准模拟电压输入或低电平直接ADC输入。AD4116使用sinc5 + sinc1滤波器和sinc3滤波器分别提供12,422 SPS (80 μs)的最大通道扫描速率以及每通道20,618 SPS (48 μs)速率。

嵌入式2.5 V、低漂移(5 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）减少了外部元件数量。

数字滤波器提供灵活的设置，包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可根据应用中每个通道的需求选择不同的滤波器设置。自动通道时序控制器能够让ADC在每个使能的通道之间切换。

AD4116的精密性能通过集成ADI公司专有的iPassives^®技术来实现。

AD4116采用单电源供电，因而便于在电气隔离应用中使用。额定工作温度范围为−40°C至+105°C。AD4116采用40引脚、6 mm×6 mm LFCSP封装。

应用

过程控制
PLC和DCS模块
仪器仪表和测量

阅读详情查看价格

应用

协议分析工具

参考设计

CN0419

通用串行总线(USB)外设隔离器电路 X +

CN0419

通用串行总线(USB)被构建作为大多数计算机外设的标准接头。由于它具有出色的速度、灵活性，并且支持设备热插拔，因而几乎已经取代RS-232和并行打印机端口。工业和医疗设备制造商也强烈需要使用USB标准。然而，由于在医疗应用中，还没有一种好的方法来为控制危险电压或低泄漏、防纤颤连接的机器提供所需的安全可靠的连接隔离，所以采用速度一直很慢。

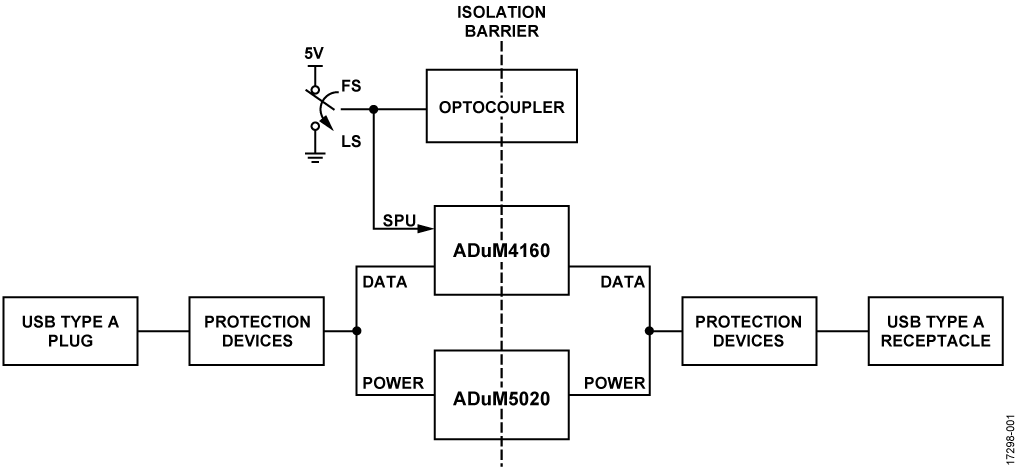

EVAL-CN0419-EBZ对采用USB接口，通过基于ADI公司的iCoupler^® 技术的小型隔离式DC/DC转换器来为总线供电的外围设备实施电流隔离。图1所示的应用电路是许多医疗和工业应用所需的典型电路。此电路具有如下特性：

在上游直接隔离电缆的USB D+和D−线路。
针对不需要外部控制线路的数据流实施自动控制方案。
提供医用级隔离。
支持完整外设达到USB-IF认证标准。
支持全速(12 Mbps)和低速(1.5 Mbps)信号速率。
为连接的外设提供高达92 mA的隔离电源。

阅读详情查看价格

应用

协议分析工具

CN0401

具有可切换端接和远程唤醒功能的隔离信号和电源 CAN FD X +

CN0401

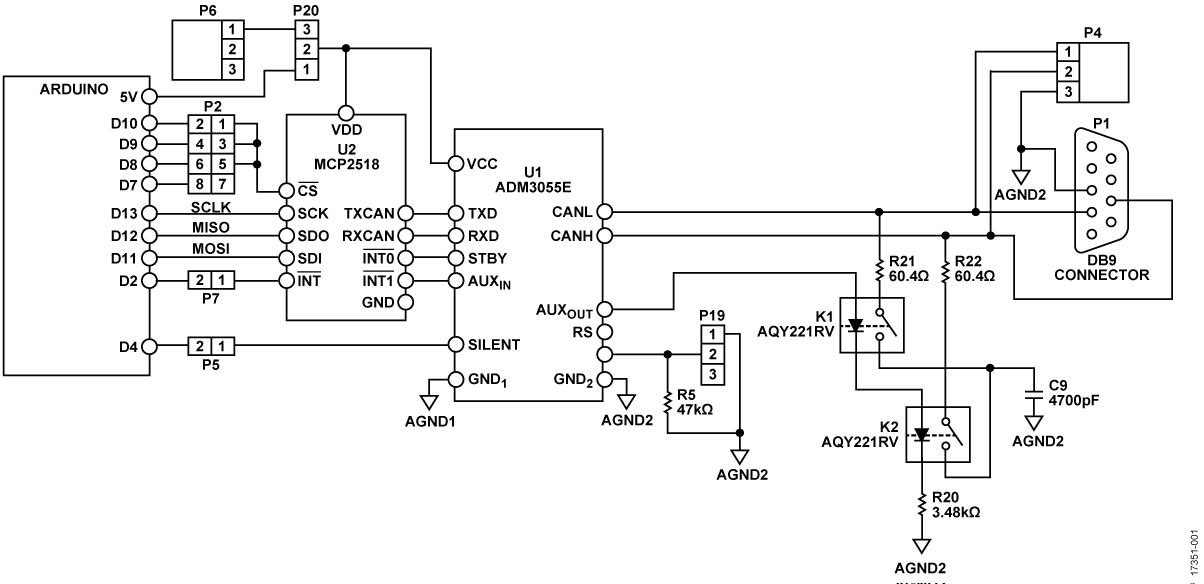

具有灵活数据速率的控制器局域网(CAN FD)支持更高带宽通信，从而满足工业自动化、HVAC、农业和医疗健康领域的多节点网络应用需求。图1所示的电路通过与现有串行外设接口(SPI)总线连接，能够在Arduino Uno型平台上实现高达8 Mbps的CAN FD总线连接数据速率。

CAN FD收发器具有集成信号和电源增强隔离功能。集成隔离式DC-DC转换器从逻辑端获取电源，为总线端隔离通道和收发器供电，因此CAN FD总线不需要外部电源。

隔离型收发器具有出色的EMC稳健性。±25 V的扩展共模范围超过ISO11898-2:2016的要求，且对接收CAN帧时产生的局部接地电位差具有较高耐受能力。集成ESD保护功能在CANH和CANL总线引脚上提供IEC 61000-4-2 ESD保护。差分总线引脚可承受24 V系统的接线错误和短路，并在CANH和CANL引脚上提供±40 V故障保护。

CAN总线可连接两个或数百个节点。根据应用要求，可使用不同类型的电缆进行连接。电缆可以是Cat5e电缆等较低成本的非屏蔽双绞线，也可以是PROFIBUS电缆等更高质量的屏蔽电缆。对于任何类型的电缆，理想的CAN总线以菊花链模式连接各节点，并在两端提供端接。可通过螺丝端子或CAN CiA 303-1插头9引脚sub-D端口与总线进行连接。

为实现总线末端端接，电路中使用集成辅助隔离数字通道对总线端接进行运行时配置。可切换端接电路在CAN总线线路之间连接120Ω带共模滤波电容的分离式端接。可切换端接允许在改变CAN总线时，对端接位置进行软件配置。使用可切换端接，只需修改软件，每个板即可用于信号路径上的任何节点。

此外，可通过软件在运行时对电路进行配置，从而进入较低功耗待机模式。在该状态下，只有从远程节点接收到ISO11898-2:2016定义的远程唤醒序列后，隔离式CAN FD收发器才会做出响应。

阅读详情查看价格

应用

工业自动化技术 (IAT)

电机驱动

协议分析工具

参考电路

(1)

X +

CN0419
通用串行总线(USB)外设隔离器电路

CN0419

电路图

实物图
