智能工厂：IO-Link传感器/驱动器

应用

• 工业传感器
• IO-Link传感器和执行器
• 安全应用

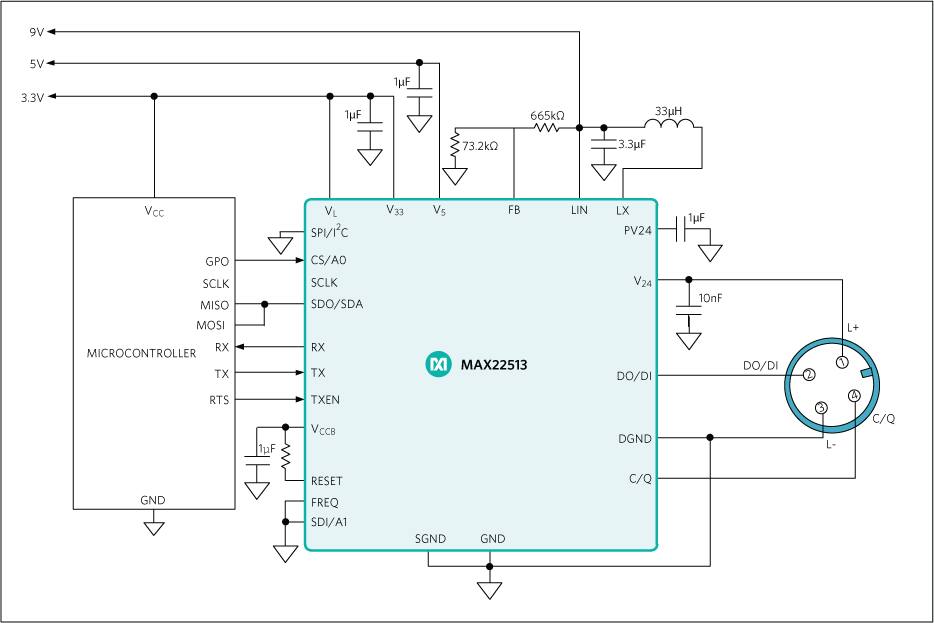

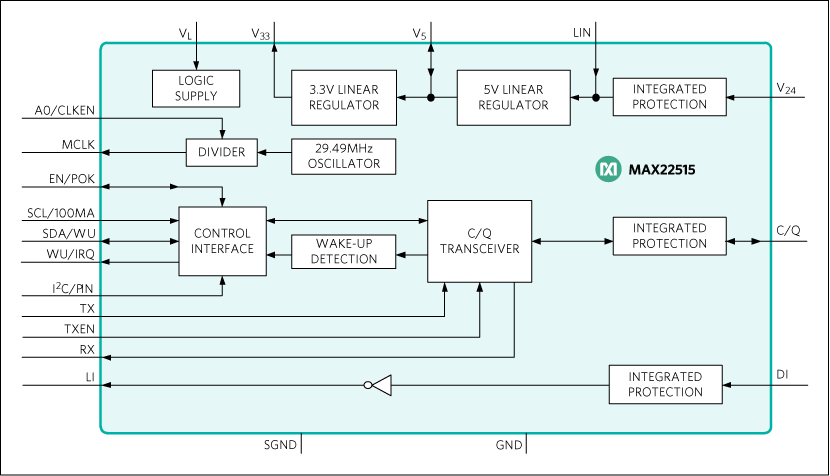

MAX22513双通道、低功耗IO-Link设备收发器具有可选控制接口、内部高效DC-DC降压调节器、两个内部线性调节器和集成浪涌保护，支持可靠通信。器件具有低导通电阻驱动器(C/Q和DO/DI)、可选择驱动器限流值、过流保护，有效降低小尺寸传感器应用的功耗。

DC-DC 降压调节器提供高达300mA负载电流，具有可调节输出电压(2.5V至12V)。内部线性调节器产生5V和3.3V电压，提供高达50mA电流。

MAX22513可使用SPI或I²C接口进行控制，具有支持微控制器的灵活性以及全面的控制和诊断特性。支持全双工和半双工SPI。内部MCLK振荡器为微控制器提供IO-Link通信所需的时钟源。

MAX22513具有全面的集成保护，确保在恶劣工业环境下可靠通信。全部四个IO引脚(V₂₄、C/Q、DO/DI和GND)均具有反向电压保护、短路保护和出色的±1kV/500Ω浪涌保护。

MAX22513采用微小尺寸WLP封装(4.1mm x 2.1mm)或28引脚TQFN-EP封装(3.5mm x 5.5mm)，工作在-40°C至+125°C温度范围。

应用

• 工业传感器
• IO-Link传感器和执行器装置

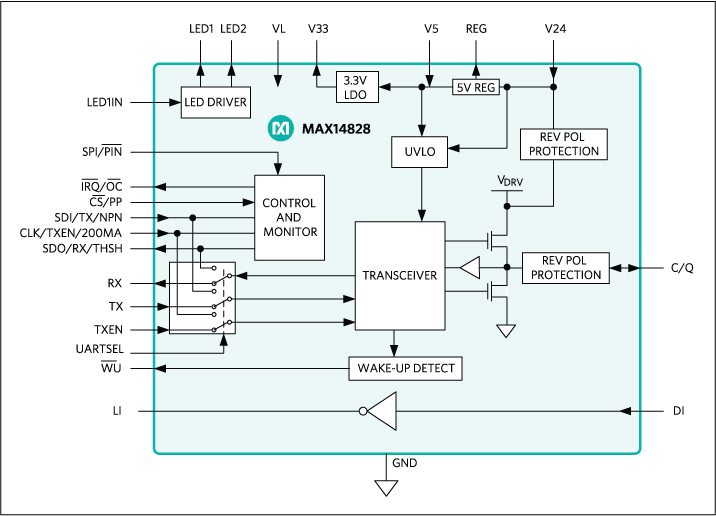

MAX22514 IO-Link收发器集成高压功能，包括一个24V线路驱动器、一个集成式DC-DC降压稳压器，以及5V和3.3V线性稳压器。MAX22514适用于IO-Link器件、主机和工业开关传感器应用，可以通过标准SPI接口进行配置和监控。

应用

• IO-Link、工业传感器和驱动器器件
• MAX22514采用SPI接口来进行配置和诊断。高度集成（包括2个线性稳压器、一个DC-DC降压稳压器、集成式浪涌保护、低功耗散热和小型封装）使MAX22514实现优化，能够用于多种不同的工业和IO-Link小型传感器应用中。
• IO-Link主机收发器：MAX22514能够用于IOLink器件和IO-Link主机应用中。SPI接口用于实现扩展配置和诊断，收发器可以按照COM1、COM2和COM3 IO-Link数据速率运行。MAX22514经过配置，可以在C/Q电路中实现所需的5mA下拉/上拉电流，并生成唤醒脉冲。

应用

• null
• 工业传感器
• null

AD4130-8 是一款超低功耗的高精度测量解决方案，适用于使用低带宽电池工作的应用。完全集成的模拟前端 (AFE) 包括可用于多达 16 个单端或 8 个差分输入的多路复用器、可编程增益放大器 (PGA)、24 位 Σ-Δ (Σ-Δ) 模数转换器 (ADC)、片内基准电压和振荡器、可选滤波器选项、智能时序控制器、传感器偏置和激发选项、诊断以及新添加的功能，可改善使用电池运行的寿命（一颗纽扣电池可使用 5 年多），即先进先出 (FIFO) 缓冲区和占空比。

利用 AD4130-8，用户可以在连续转换过程中测量电流消耗为 28.5 μA（增益 = 1）和 32.5 μA（增益 = 128）的低频信号，当使用占空比选项之一时，甚至可以在使用更低的平均电流时进行测量。AD4130-8 可配置为具有 8 个差分输入或 16 个单端或伪差分输入，它们连接到交叉点多路复用器，其中任何输入对都可以成为 PGA 和 ADC 的测量通道输入。

AD4130-8 设计为支持用户通过 1.71 V 到 3.6 V 的单个模拟电源电压操作。在电池应用中，低至 1.71 V 的操作可延长系统寿命，因为即使电池电压消失，AFE 也可以继续运行。数字电源可以是独立的，其范围可在 1.65 V 至 3.6 V 之间。

加上降低的电流消耗，集成的片内 FIFO 缓冲区可与智能时序控制器串联工作，从而使 AD4130-8 成为自主测量系统，这样，微控制器便可以休眠更长时间。

凭借智能中断功能，用户在错误检测和安全性方面将更有信心。当 FIFO 中的样本达到预定义值或超过用户可编程阈值时，用户可以触发中断信号。

AD4130-8 提供了以下关键模拟功能，从而支持简单有效地连接到用于测量温度、负载和压力的传感器：

• PGA。由于可编程增益（从 1 到 128）和低输入电流的高输入阻抗，PGA 允许直接与低输出振幅的传感器连接，例如，电阻桥、热电偶和电阻温度检测器 (RTD)。
• 电容式 PGA 支持全共模输入范围，对于广泛变化的输入共模，为设计人员提供了更多余地。更宽的共模输入范围提高了整体分辨率，在比率指标测量中非常有效。
• 低漂移精度电流源。IEXC0 和 IEXC1 电流源可用于激发 2 线、3 线和 4 线 RTD。激发电流输出选项包括 100 nA、10 μA、20 μA、50 μA、100 μA、150 μA 和 200 μA。
• 低端电源开关 (PDSW) 可用于在转换之间关断桥传感器。可基于每个通道在时序控制器内控制 PDSW，从而让整体系统达到最佳时序和节能效果。PDSW 还支持在低功耗系统中使用更高功率的模拟传感器。
• 适用于热电偶的电压偏置（VBIAS 源将通道的共模电压设置为 AV_DD/2）。
• 智能时序控制器允许以预定顺序转换每个启用的预配置通道，从而支持交错混合传感器、系统检查和诊断测量。凭借时序控制器，无需再与套件重复串行接口通信。序列中可配置 16 个通道，每个通道可以从 8 个预定义的 ADC 设置中进行选择，从而允许选择增益、滤波器类型、输出数据速率、缓冲、时序和基准电压源。

高度集成的前端功能配合小型封装选项，支持更小的终端解决方案。例如，除了接受外部差分基准电压（可在内部缓冲）外，AD4130-8 还集成了一个低热漂移带隙基准电压。

在关键的安全应用中，AD4130-8 包括诊断功能，如通过烧毁电流、内部温度传感器、基准电压检测、模拟输入过压和欠压检测来进行明线检测。数字接口上包括新增的诊断功能，如循环冗余检查 (CRC) 和串行接口检查，从而确保通信链路的可靠性。

应用

• 智能变送器
• 无线电池和收割机供电的传感器节点
• 便携式仪器仪表
• 温度测量：热电偶、RTD、热敏电阻
• 压力测量：桥传感器
• 医疗健康和可穿戴设备

ADA4570 是一款各向异性磁阻 (AMR) 传感器，具有集成信号调理放大器和模数转换器 (ADC) 驱动器。ADA4570 产生两个差分模拟输出，指示周围磁场的角位置。

ADA4570 由一个封装内的两个裸片、一个 AMR 传感器和一个固定增益仪器仪表放大器组成。当磁场在 x 轴和 y 轴 (x-y) 平面上旋转时，ADA4570 提供与角度相关的放大差分余弦和正弦输出信号。输出电压范围与电源电压成比例。

传感器包含两个惠斯通电桥，彼此成 45 度角。偶极磁铁的完整旋转会在正弦输出上产生两个周期。因此，根据 SIN 和 COS 差分输出计算出的磁角 (α) 代表了在 0° 至 180° 测量范围内，磁体相对于 ADA4570 的物理方向。在 x-y 平面的均匀场内，ADA4570 的输出信号与 z 方向（气隙）的物理位置无关。

ADA4570 采用 8 引脚 SOIC 封装。

应用

• 绝对位置测量（线性和角度）
• 无刷直流电机控制和定位
• 执行器控制和定位
• 非接触式角度测量和检测
• 磁性角位置检测

The MAXREFDES278# is a complete IO-Link^® 8-Channel solenoid actuator reference design based on a MAX22514 IO-Link transceiver with integrated protection. It demonstrates an 8-Channel solenoid actuator using the MAX22200 1A Octal Integrated Serial-Controlled Solenoid Driver with integrated FETs. This reference design has two power-options, it can be powered either through the IO-Link master directly, delivering up to 800mA total load, or for higher currents external power can be provided using an external source. To make sure no current flows back to the IO-Link master, and the IO-Link portion is always powered, this design uses the MAX17608 current limiter with over voltage (OV), under voltage (UV), and reverse protection.

Built in an industrial form factor, and measuring just 85mm x 42mm, the MAXREFDES278# uses an industry-standard M12 connector, allowing a 4-wire IO-Link cable to be used. Each individual solenoid channel has its own 2-way terminal block.

In this design, a STM32 low-power microcontroller interfaces between the MAX22200 octal solenoid driver and the MAX22514 IO-Link device transceiver. The MAX22514 features integrated surge protection for robust communication in a small printed circuit board (PCB) area without requiring external protection components such as transient voltage suppressor (TVS) diodes. The MAX22514 is available in a tiny 25-bump wafer-level package (WLP) as well as a 24-pin TQFN package, allowing the MAXREFDES278# to have a small footprint. The design is reverse-polarity protected using the integrated active reverse-polarity protection of the MAX22514. The MAX22514 has an integrated DC-DC converter as well as two integrated low dropout (LDO) regulators (3.3V and 5.0V). The DC-DC converter is used to generate the 3.3V supply for the microcontroller as well as the MAX22200 logic supply, reducing power-dissipation as well as the number of external components required, saving space and cost. The MAX22514 also features a low on-resistance C/Q driver to reduce power dissipation, allowing this reference design to consume minimal power with very low thermal dissipation.

This IO-Link device utilizes the Technologie Management Gruppe Technologie und Engineering (TMG TE) IO-Link device stack to communicate to any IO-Link version 1.1-compliant master. The board contains a male M12 connector for connecting to a compliant IO-Link master using a standard M12 cable. Connecting the MAXREFDES278# to a USB IO-link master, such as the MAXREFDES165# or MAXREFDES145#, with the associated software allows for easy evaluation.

Design files and software are available on the Design Resources tab. The board is also available for purchase. The reference design document describes the hardware shown above.

APPLICATIONS

• Industrial Automation
• Actuator Modules
• PLC and DCS Systems
• Smart Actuators

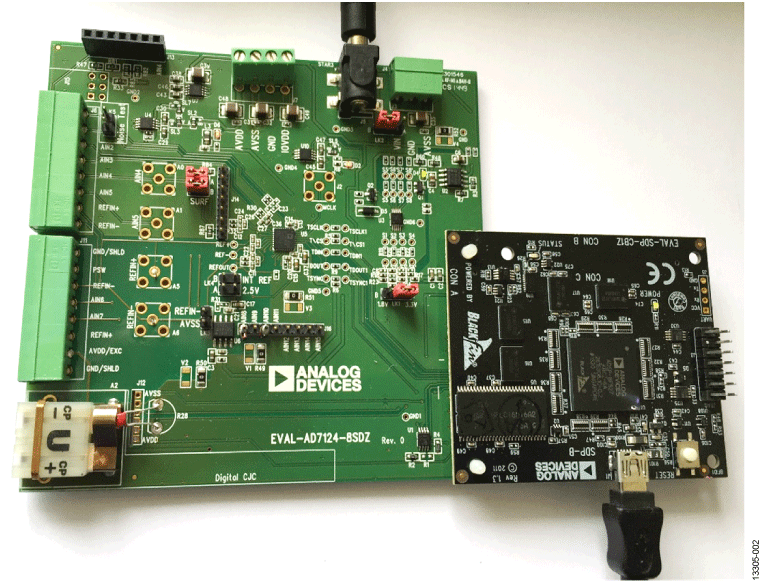

EVAL-AD7124-8SDZ评估套件采用AD7124-8 24位、低功耗、低噪声模数转换器(ADC)。 一个7 V至9 V外部电源调节到3.3 V，以便为AD7124-8供电并支持所有必要的元件。 EVAL-AD7124-8SDZ板通过与EVAL-SDP-CB1Z母板相连而连接到PC的USB端口。

EVAL-AD7124-8SDZ软件全面配置AD7124-8器件寄存器功能，并提供波形图、直方图形式的直流时域分析和相关的噪声分析，以便评估ADC性能。

EVAL-AD7124-8SDZ评估板旨在帮助用户评估该ADC的特性。 用户PC软件可执行文件通过系统演示平台板(EVAL-SDP-CB1Z)利用USB控制AD7124-8。

EVAL-AD4130-8WARDZ 评估套件采用 AD4130-8 24 位超低功耗低噪声模数转换器 (ADC)。

通过连接到 EVAL-SDP-CK1Z 母板，EVAL-AD4130-8WARDZ 板连接到 PC 的 USB 端口。通过 PC 提供的 5V USB 电源可调节至 3.3 V，以便为 AD4130-8 供电并支持所有必要的元件。

AD4130-8 ACE 插件可以全面配置 AD4130-8 套件寄存器功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供直流和交流时域分析。

EVAL-AD4130-8WARDZ 是一款可以让用户评估 ADC 特性的评估板。凭借 EVAL-SDP-CK1Z 系统演示平台 (SDP)，用户 PC 可执行软件可通过 USB 控制 AD4130-8。

应用

• 温度测量，如热电偶、RTD 和热敏电阻
• 压力测量，如电桥传感器
• 医疗健康和可穿戴设备中的智能变送器
