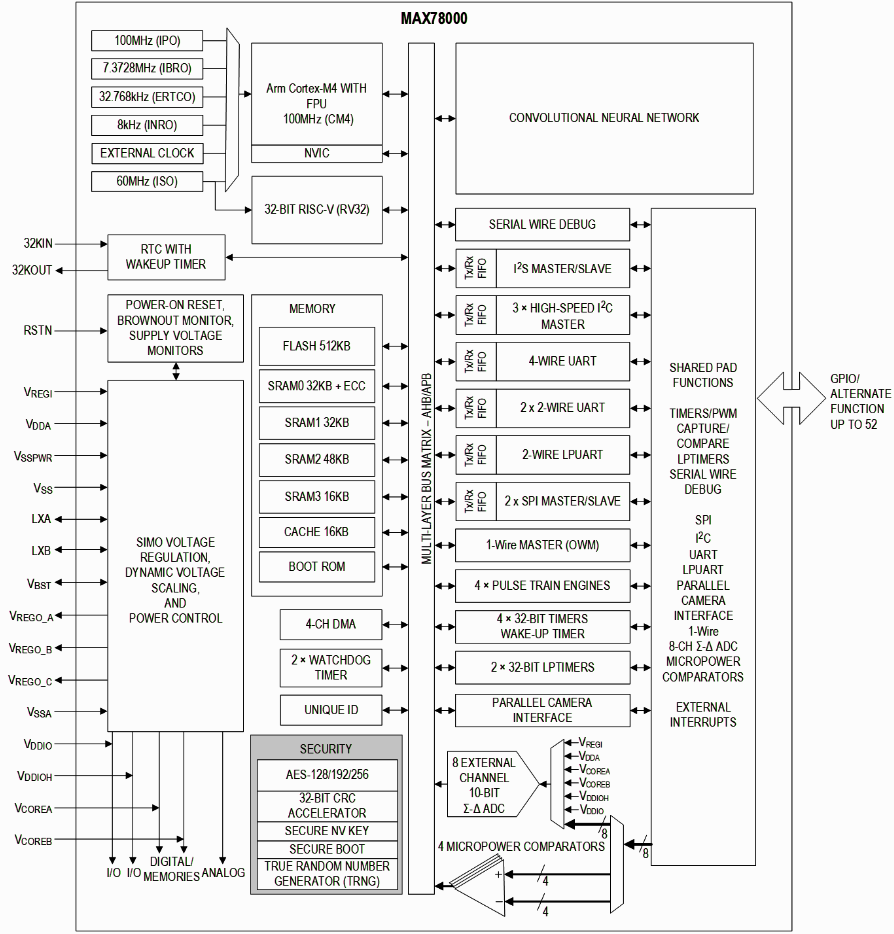

人工智能(AI)需要超强的计算能力，而Maxim则大大降低了AI计算所需的功耗。MAX78000是一款新型的AI微控制器，使神经网络能够在互联网边缘端以超低功耗运行，将高能效的AI处理与经过验证的Maxim超低功耗微控制器相结合。通过这款基于硬件的卷积神经网络(CNN)加速器，即使是电池供电的应用也可执行AI推理，同时功耗仅为微焦耳级。

MAX78000是一款先进的片上系统，集成带FPU CPU的Arm^® Cortex^®-M4内核，通过超低功耗深度神经网络加速器实现高效的系统控制。CNN引擎具有442KB的权重存储器，可支持1、2、4和8位权重（支持高达350万权重的网络）。该CNN权重存储器基于SRAM，因此可进行AI网络的即时更新。同时，CNN引擎还集成了512KB的数据存储器。高度灵活的CNN架构允许用户通过PyTorch^®和TensorFlow^®等传统工具集训练网络，然后经Maxim提供的工具转换后在MAX78000上运行。

除CNN引擎的存储器之外，MAX78000还具备适配微控制器内核的大型片内系统存储器，具有512KB的闪存和高达128KB的SRAM，支持多个高速和低功耗的通信接口，包括I2S和并行摄像头接口(PCIF)。

该器件采用81引脚的CTBGA（8mm x 8mm、0.8mm间距）封装。

应用

• 音频处理：多关键字识别、声音分类、降噪
• 面部识别
• 目标检测和分类
• 时间序列数据处理：心率/生命体征信号分析、多传感器分析、预测性维护

MAX98390为高效单声道D类DSM智能放大器，集成升压转换器、动态扬声器管理(Dynamic Speaker Management™)和FET调节，在低输出功率下实现高效率。

升压转换器的最大输出电压可在6.5V至10V范围内设置，步长为0.125V，可以支持低至2.65V的电池电压。升压转换器支持旁路模式，以实现较低静态电流、提高中等功率下的效率，以及包络跟踪，通过自动调节输出电压实现最大效率。负载为4Ω时，升压后的电源可有效提供高达6.2W @ 10% THD+N。

集成IV检测和动态扬声器管理支持更宏亮、更丰富的音频，同时保护扬声器不被损坏且提高音质。

PCM接口支持I²S、左对齐和16通道TDM格式，可作为从机或主控制器，通过I²C控制。无论BCLK还是MCLK均可用作内部时钟源，提供系统级灵活性。

还可利用I2C接口读取温度和其他状态数据。

拥有专利的有源辐射抑制带有摆率和过冲控制电路，最大程度降低EMI，无需传统D类器件中常见的输出滤波。

灵活的掉电检测机制(BDE)可设置为启动各种限流、信号限制和箝位功能，防止电池电压暂降。门限、滞回以及捕获/释放率均可编程。

IC采用0.4mm焊距、36焊球晶圆级封装。器件工作在-40°C至+85°C扩展级温度范围。

Design Solution: Unleash the Full Potential of Your Micro Speakers ›

应用

• 智能手机
• 平板电脑
• 笔记本电脑
• 单节锂离子电池设备
• IoT设备
• 玩具

ADSP-2159x 处理器的速度高达 1 GHz，属于 SHARC^® 系列产品。ADSP-2159x 处理器是一款双 SHARC+ ^®内核 DSP，其音频性能是其前代单 SHARC+ 内核 ADSP-2156x 的两倍，同时保持 BGA 封装的引脚兼容性，并具有 400 MHz (ADSP-21566) 至 2 GHz (ADSP-21593) 的设计可扩展性。

ADSP-2159x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品，采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化，具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测，同时保持了指令集与以往 SHARC 产品的兼容性。

SHARC+ 处理器集成了一组丰富的行业领先系统外设和存储器（请参见数据手册上的表 1），因此对于需要在集成封装中提供类似于精简指令集计算 (RISC) 的可编程性、多媒体支持和领先信号处理能力的应用，该处理器是首选平台。这些应用涵盖广泛的市场，包括汽车、专业音频和需要高浮点性能的工业型应用。

应用

• 汽车：
  • 音频放大器、主机、ANC/RNC、后座娱乐系统、数字座舱、ADAS
• 消费电子和专业音频：
  • 扬声器、条形音箱、AVR、会议系统、调音台、麦克风阵列、耳机

ADSP-SC57x/ADSP-2157x处理器属于SHARC^®系列产品。ADSP-SC57x处理器基于SHARC+^®双核和ARM^®Cortex^®-A5内核。ADSP-SC57x/ADSP-2157x SHARC处理器属于单指令多数据(SIMD) SHARC系列数字信号处理器(DSP)，采用ADI公司的Super Harvard架构。这些32/40/64位浮点处理器针对高性能音频/浮点应用进行了优化，具有大容量片内静态随机存取存储器(SRAM)，可消除输入/输出(I/O)瓶颈的多条内部总线，并且提供创新的数字音频接口(DAI)。SHARC+内核最新加入的特性包括缓存增强和分支预测，同时保持指令集兼容之前的SHARC产品。

ARM Cortex-A5和SHARC处理器集成了一组业界较领先的系统外设和存储器，在一个集成封装中提供精简指令集计算机(RISC)式编程能力、多媒体支持和先进的信号处理，堪称类似应用的优选平台。这些应用涵盖众多市场领域，包括汽车、专业音频和需要高性能浮点处理的工业应用。

AD1939是一款高性能、单芯片编解码器，内置4个差分输入模数转换器(ADC)和8个差分输出数模转换器(DAC)，采用ADI的多位Σ-Δ专利架构。它具有一个SPI端口，微控制器利用该端口可以调整音量和许多其它参数。该器件采用3.3 V数字电源和模拟电源供电，并提供64引脚（差分输出）LQFP封装。

AD1939设计用于低电磁辐射(EMI)环境，系统架构和电路设计架构均明显体现了这一点。它利用片上PLL从LR时钟或外部晶振获得主时钟，因而无需独立的高频主时钟，并且也可以结合抑制位时钟使用。DAC和ADC设计均采用ADI公司最新的连续时间架构，使电磁辐射进一步降低。通过使用3.3 V电源，功耗达到较小，辐射也进一步降低。

应用

数据手册, Rev. A, 6/07

ADV7672 是一款高清多媒体接口（HDMI^®）收发器，具有交叉点矩阵开关、视频镜像、视频分割和视频合并功能。

ADV7672 支持 40 Gbps 固定速率链路 (FRL) 和 18 Gbps 过渡最小化差分信号 (TMDS) 视频速率，并提供两个独立的 HDMI 接收芯片端口、两个独立的 HDMI 变送器端口、两个音频端口和一个增强的音频返回通道 (eARC) 接口。

每个 HDMI 接收芯片和变送器都支持 8k30 RGB/YCbCr 4:4:4、10 位视频、8k60 YCbCr 4:2:0、10 位高清视频和 4k120 4:4:4、10位高帧率视频。

每个音频端口都可以独立配置为音频提取端口或音频插入端口。音频端口支持 8 通道、192 kHz、24 位脉冲编码调制 (PCM) 和压缩音频格式，包括高比特率格式。

eARC 接口可以配置为 eARC 变送器或 eARC 接收器。eARC 接口支持 8 通道 192 kHz PCM 音频和高比特率音频 (HBR) 压缩音频格式，包括 Dolby TrueHD^™ 和 DTS-HD^™。eARC 接口还支持音频返回通道 (ARC)。

ADV7672 支持显示流压缩 (DSC) 1.2a 数据直通和用于 HDMI 动态 HDR、HDR10 + 和 Dolby Vision^™ 的高动态范围 (HDR) 元数据直通。

ADV7672实施高带宽数字内容保护（HDCP）2.3规范，以保护优质内容的交付。HDCP 2.3 适用于变送器、接收器和中继器配置。HDCP 2.3 向后兼容 HDCP 2.2。还支持 HDCP 1.4，以提供与旧套件的互操作性。

ADV7672 使用高级主机控制器接口 (API)，并通过 I²C 进行配置。

ADV7672 采用 108 引脚、引线框架芯片级封装 (LFCSP) ，带有裸露焊盘，额定温度范围为 0°C 至 70°C。

希望获取样品或购买 ADV7672 的客户，必须是 HDMI.org 上列出的获得许可的 HDMI 2.1 采用者，以及Digital-CP.com 上列出的获得许可的 HDCP 2.x 采用者。

应用

• 电视
• 家庭影院
• 工业开关

SSM3582A是一款全集成式高效率、数字输入立体声D类音频放大器。该器件可以采用单电源供电且只需几个外部器件，电路物料清单明显缩减。

专有的扩频Σ-Δ调制方案可以直接连接到扬声器并确保一流的模拟性能，与其它D类架构相比，可提供更低的电磁辐射。可选超低电磁干扰(EMI)模式极大降低了100 MHz以上的电磁辐射，从而支持更长的扬声器电缆。音频以数字方式传输到放大器，从而尽量减少数字环境中信号损坏的可能性。该放大器提供出色的模拟性能，具有106 dB信噪比和低至0.004%的总谐波失真加噪声(THD + N)。

SSM3582A采用4.5 V至16.5 V单电源供电，能够以2× 15 W rms功率连续驱动8 Ω和4 Ω负载，总谐波失真(THD)小于1%。高效调制方案可在各种阻抗范围内保持出色的电源效率：驱动到8 Ω负载的效率为93.8%，驱动到4 Ω负载的效率为90.6%。输出脉冲优化在低至3 Ω/5 μH的阻抗下保持性能，以便与扩展带宽高频扬声器配合使用。

脉冲码调制(PCM)音频串行端口支持最常见的协议，如I²S、左对齐和时分多路复用(TDM)，可在单个接口上提供多达16个器件，适用于多达32个音频播放通道。

IC工作通过专用I²C 接口进行控制。两个ADDRx引脚（2×，5级）在I2C和独立模式下定义多达16个独立的地址并自动设置默认的TDM插槽分配。

通过移除数字音频接口时钟触发微功耗关断模式，典型电流小于1 μA。此外还提供软件掉电模式。

输入端上没有信号时，自动关断特性可以关断放大器和数模转换器(DAC)，从而在数字静音期间使功耗较小。当输入端上存在非零数据时，该器件会重启。静音和非静音转换没有爆音与喀嚓声。

SSM3582A的额定温度范围为−40°C至+85°C商用温度范围。该器件内置热关断和输出短路保护以及具有可编程增益限制的热预警功能以保持工作状态。

SSM3582A采用40引脚、6 mm × 6 mm引脚架构芯片级封装(LFCSP)，配有散热焊盘以改善散热。

应用

• 移动计算
• 一体化计算机
• 便携式电子设备
• 无线扬声器
• 电视

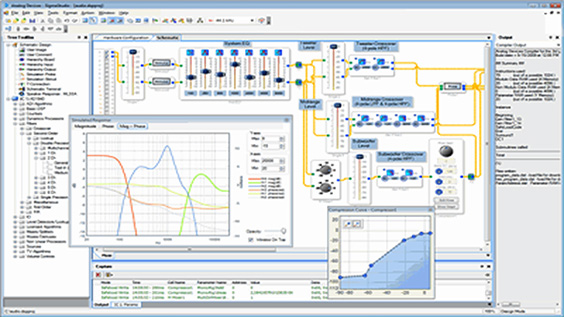

ADAU1462/ADAU1466 是符合汽车应用要求的音频处理器，数字信号处理能力远远超过早期的 SigmaDSP^® 器件。它们相互兼容引脚和寄存器，并与 ADAU1450/ADAU1451/ADAU1452 SigmaDSP 处理器兼容。硬件架构经过重组优化，可实现高效的音频处理。音频处理算法支持无缝组合应用流处理（按采样）、多速率处理和块处理模式。通过 SigmaStudio™ 图形编程工具，则可创建直观、交互式的强大信号处理流。增强后的数字信号处理器 (DSP) 内核架构与之前几代 SigmaDSP 相比，执行某些类型的音频处理算法所需的指令显著减少，因此代码效率得到大幅提升。

1.2 V、32 位 DSP 内核可以高达 294.912 MHz 的频率运行，并在 48 kHz 的标准采样率下最多可执行每样本 6144 个 SIMD 指令。功能强大的时钟发生器硬件，包括一个灵活的锁相环 (PLL) 以及多个分数整数输出，支持标准音频采样率。范围广泛的非标准速率最多可以同时生成 15 个采样率。这些时钟发生器，再加上板载异步采样率转换器 (ASRC) 和灵活的硬件音频路由矩阵，使 ADAU1462/ADAU1466 成为理想的音频中心，可大大简化结构复杂的多速率音频系统的设计。

ADAU1462/ADAU1466 接口可连接各种模数转换器 (ADC)、数模转换器 (DAC)、数字音频器件、放大器和控制电路，包括高配置的串行端口、I²C、串行外设接口 (SPI)、Sony/Philips Digital Interconnect Format (S/PDIF) 接口，以及多用途输入/输出 (I/O) 引脚。专用的抽取滤波器最多可对 4 个 MEMS 麦克风的脉冲编码调制 (PDM) 输出进行解码。

通过独立的主从 I²C/SPI 控制端口，ADAU1462/ADAU1466 可由微控制器等外部主器件进行编程和控制，也可直接对从外设进行编程和控制。自引导功能和主控制端口可实现复杂的独立系统。

高效节能的 DSP 内核可在高计算负载时执行，通常只需消耗几百毫瓦 (mW) 功率。功耗相对较低再加上尺寸较小，这使得 ADAU1462/ADAU1466 成为理想替代品，用以取代同等处理负载下能耗更高的大型通用 DSP。

应用

• 汽车音频处理

  • 音响主机
  • 分布式处理器
  • 后座娱乐系统
  • 干线放大器
• 商业和专业音频处理

• 笔记本电脑
• 便携式电子设备
• 家庭音频

SSM3525 是一款完全集成的高效单声道 D 级音频放大器，具有输出电压、输出电流和 PVDD 电源的数字输入和数字化输出。应用电路需要很少的外部组件，并且可以由 4.5 V 至 17 V (PVDD) 和 1.8 V (IOVDD) 电源供电。它能够以 <1% 的 THD + N 将 8.3 W 的连续输出功率从 12 V 电源传输到 8 Ω 的负载中（或将 15.3 W 传输到 4 Ω 的负载中），或者全以 <1% 的 THD + N 将 30.2 W 从 17 V 电源传输到 4 Ω 的负载中。

SSM3525 采用一套高效、低噪声调制方案，不需要外部电感器/电容器 (LC) 输出滤波器。该方案即使在低输出功率下仍能继续提供高效率。在从 12 V 电源将 9 W 功率传输到 8 Ω 的负载时，其工作效率为 92%，在从 17 V 电源将 20 W 功率传输到 4 Ω 的负载时，其工作效率为 89%（现在应该与表格匹配），并且其 A 加权信噪比 (SNR) 为 107 dB。

扩频脉冲密度调制与其他 D 级架构相比，具有更低的电磁干扰 (EMI) 辐射发射，尤其是在高于 100 MHz 时。

由于采用数字输入，因此不再需要外部数模转换器 (DAC)。SSM3525 具有一种微功耗关断模式，PVDD 电源电压为 12 V 时，关断电流为 90 nA（典型值）。当不需要感应时，可以关断各个感应模块以便节能。

该器件还包括爆音与喀哒声抑制电路，可以在开启和关闭期间较大限度地减小输出电压干扰。

电流感应通过使用集成式模数转换器 (ADC) 和内部感应电阻器完成。可以使用各种串行音频格式返回数字化的电压和电流信息，这些格式包括 I²S、时分复用 (TDM) 和脉冲密度调制 (PDM)。

SSM3525 包括一个集成式稳压器，用于生成所需的 5 V 模拟电源。或者，如果从直流/直流转换器提供外部 5 V 电源轨，则它可以提高系统效率。

SSM3525 设计为使用 I2C 控制接口进行工作，并可在 −40C 至 +85C 的温度范围内工作。它具有内置式热关断和输出短路保护。它采用无卤素 23 球 2.26 mm × 2.38 mm 晶圆级芯片规模封装 (WLCSP)。

应用

• 移动计算
• 便携式电子设备

ADSP-2156x 处理器的速度高达 1 GHz，属于 SHARC^® 系列产品。ADSP-2156x 处理器基于 SHARC+^® 单核。ADSP-2156x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品，采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化，具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测，同时保持了指令集与以往 SHARC 产品的兼容性。

SHARC+ 处理器集成了一组丰富的行业较领先系统外设和存储器（请参见数据表上的表 1），因此对于需要在一个集成封装中提供类似于 RISC（精简指令集计算）的可编程性、多媒体支持和较领先信号处理能力的应用，该处理器是一个优选平台。这些应用涵盖广泛的市场，包括汽车、专业音频和需要高浮点性能的工业型应用。

应用

• 汽车：
  • 音频放大器、音响主机、ANC/RNC、后座娱乐、数字驾驶舱、ADAS
• 消费音频和专业音频：
  • 扬声器、条形音箱、AVR、会议系统、混音台、麦克风阵列、耳机

EVAL-MELODY-8 评估板平台，可允许用户评估 ADI 公司的用于解码高质量数字音频信号的产品。

EVAL-MELODY-8 评估板包含用于系统控制的 Blackfin^® ADSPBF524 处理器和 SHARC^® ADSP-21569，后者是用于音频解码的 SHARC+^® 单内核高性能数字信号处理器。评估板还包含采用高带宽数字内容保护 (HDCP) 1.4 技术的 ADV7625 高清晰度多媒体接口（HDMI^®）收发器。要订购 EVAL-MELODY-8 评估板，用户必须获得 HDCP 1.4 技术的许可。

ADSP-21569 数据手册中列出了 ADSP-21569 的完整规格说明。ADSP-BF524 数据手册列出了 ADSP-BF524 的完整规格说明。在使用 EVAL-MELODY-8 评估板时，应参阅数据手册，同时参阅本用户指南。

MAX78000FTHR为快速开发平台，帮助工程师利用MAX78000 Arm^® Cortex^® M4F处理器快速实施超低功耗、人工智能(AI)方案，器件集成卷积神经网络加速器。评估板包括MAX20303 PMIC，用于电池和电源管理。评估板规格为0.9in x 2.6in、双排连接器，兼容Adafruit Feather Wing外设扩展板。评估板包括各种外设，例如CMOS VGA图像传感器、数字麦克风、低功耗立体声音频CODEC、1MB QSPI SRAM、micro SD存储卡连接器、RGB指示LED和按键。MAX78000FTHR为概念验证和早期软件开发提供经过功率优化管理的便捷、灵活开发平台，加快产品上市。

登录https://www.maximintegrated.com/en/products/MAX78000FTHR，使用该电路板启动系统开发。

应用

• 音频处理：多关键词识别、声音分类、消噪声
• 面部识别
• 目标检测和分类
• 时间序列数据处理：心率/健康信号分析、多传感器分析、预测性维护

MAX78000评估套件提供一个平台，支持利用MAX78000的功能来构建新一代人工智能(AI)设备。

板载硬件包括数字麦克风、陀螺仪/加速度计、并联摄像头模块支持和3.5in触控使能的彩色TFT显示器。辅助显示器由储能器供电，以跟踪设备功耗随时间的变化。不受约束的GPIO和模拟输入均可通过0.1in引脚接头访问。主系统电源和UART访问均通过USB Micro-B连接器提供。USB至SPI桥提供对板载存储器的快速访问，能够快速加载大型网络或图片。

应用

• 音频处理：多关键字识别、声音分类、降噪
• 面部识别
• 目标检测和分类
• 时间序列数据处理：心率/生命体征信号分析、多传感器分析、预测性维护
