要約

MAX2363評価ボードを2.3GHzのWCSバンドにチューニングしています。VGC、ACPR、EVMについての性能(出力電力を含む)および指定のバイアス設定での最大出力電力を16QAM変調で測定しました。

追加情報：

• ワイヤレス製品ラインのページ
• MAX2363のクイックビューデータシート
• アプリケーションテクニカルサポート

MAX2363は、1.95GHzの広帯域符号分割多元接続(WCDMA)アプリケーション用に設計されたものです。MAX2363はWCDMAバンドで優れた性能を発揮します。16QAM (直交振幅変調)を用いた2.3GHzでのWCSバンドに多くの関心が集まっています。出力ポートのマッチングを若干調整することによって、MAX2363は2.3GHzで非常に優れた性能結果を達成し、WCSの要件をサポートすることができます。

MAX2361/MAX2363には、出力ポート用に広帯域の内部マッチングが搭載されています。必要とされるものはプルアップインダクタとDCブロッキングコンデンサのみです。2.3GHzにおいて、出力電力を最適化するため、プルアップインダクタ値を15nHから11nHに変更しています。

PCSのNCDMA (狭帯域CDMA)アプリケーションでは220.38MHzが一般的であるため、これらの測定では220.38MHzが中間周波数(IF)になります(フィルタはすでに存在し、サンプルがベンダー数社によって提供されています)。220.38MHz NCDMA IFフィルタは、ブロードバンドのノイズをフィルタリングするため、モジュレータ出力とアップコンバートミキサ入力間で使用しました。16QAMベースバンドI/Q信号は、500kspsのシンボルレートでMAX2363に挿入しました。チャネル間隔は625kHzです。

2.3GHzバンドにおけるMAX2363の測定データを以下に示します。

P_OUT対VGC

テスト条件：

V_CC = 3.0V
R_BIAS = 10k
IF = 220.38
LO = 2094.62MHz
RF = 2315MHz
IF DAC = 110

P_OUT対VGCの測定データを表1に示します。

表1. P_OUT対VGCの測定値

VGC (V)	POUT (dBm)	ACPR1 (dBc)	ACPR2 (dBc)	ICC (mA)
0.5	-82.0	N/A	N/A	66
1.0	-60.5	N/A	N/A	66
1.5	-31.6	-55.3	-72	67
2.0	-7.0	-58	-78.8	73
2.1	-2.3	-60.5	-79.5	89
2.2	+2.4	-61.2	-83.5	104
2.3	+4.5	-60.3	-83.3	115
2.4	+5.3	-59.5	-82.8	120

標準的なACPRのグラフ

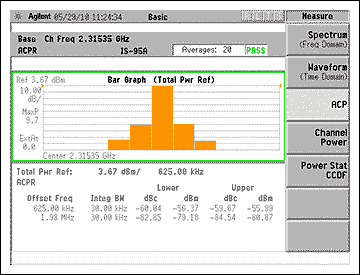

隣接チャネル電力比(ACPR)の測定では、周波数オフセットはACPR1とACPR2について、それぞれ625kHzと1.3MHzであり、測定帯域幅は30kHzです。2.31535GHzにおけるMAX2363出力の標準的なACPRグラフを図1に示します。

EVMの測定値

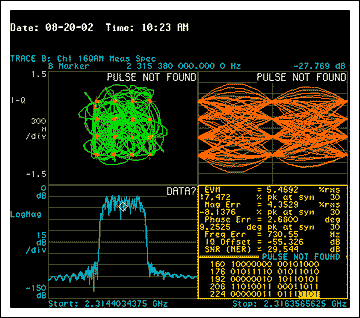

RF出力におけるMAX2363のEVMは、HP89449を使用して測定しました。図2に標準的な測定値を示します。
