2.3GHz RFと220MHz IFを使用するWCSアプリケーションのためのMAX2388フロントエンドIC

著者 Roger Bremer

2005年01月19日

要約

MAX2388フロントエンドICは、LNAとミキサを1つのチップに収めたものです。このICは、適切なマッチングを行うことによってWCSバンドで使用することができます。このアプリケーションノートでは、2.3GHzのRF周波数と220MHzのIF周波数を使用しました。一般的に受信機に実施される、利得、ノイズ指数、IIP3、IIP2、およびLOリークなどの評価をデバイスに対して実施しました。

概要

MAX2388はレシーバフロントエンドデバイスファミリの製品で、このファミリにはMAX2387およびMAX2389も含まれます。これらのデバイスは、低ノイズアンプと高直線性のダウンコンバートミキサを超小型パッケージに収めながらも、ノイズ指数を低レベルの状態に維持しています。また、MAX2387とMAX2388はオンチップのLOバッファを採用していますが、MAX2389では、このLOバッファを省いて消費電流を低減しています。

MAX2387およびMAX2388は、-10dBmのLO駆動で最適なミキサ性能が得られるように設計されています。MAX2389のミキサ性能は、LO入力ポートにおける-4dBm (typical)の駆動にて最適化されています。外付けのバイアス抵抗器が、ミキサの3次非直線性と消費電流の間のトレードオフを制御します。

すべてのデバイスについて、高利得と低利得のLNA設定が可能です。MAX2387の利得ステップは32dB、MAX2388とMAX2389の利得ステップは18dBです。また、シャットダウンモードも用意されているため、アイドル期間中にICの電源を切ってバッテリの寿命を延長することができます。

これらのレシーバは当初、2110MHz～2170MHzのWCDMAバンド用に設計されたものですが、他の周波数範囲でも優れた性能を発揮します。

測定性能

ここに示す測定データは、標準のMAX2388評価キットで測定したものです。LNAの入力と出力を、再チューニングして2315MHzに合わせました。ミキサのマッチング回路を、2315MHzのRF入力、220MHzのIF出力、およびLOのローサイド挿入に合わせてチューニングしました。

テスト条件：

V_CC = 2.85V
RF入力電力 = -30dBm
RF周波数 = 2315MHz、LO周波数 = 2095MHz (IF = 220MHz)
2トーン間隔 = 1MHz
LO電力 = -10dBm

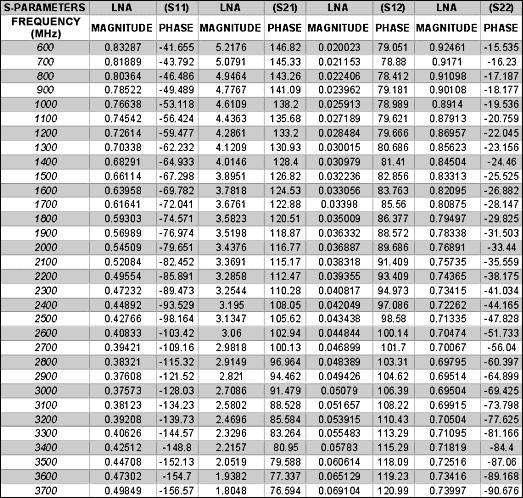

表1. LNAの測定

Parameter	High Gain	Low Gain	Units
Gain	14.0	3.7	dB
NF	2.35	7.5	dB
IIP3	5.8	3.5	dBm
S11	-12.5	-4.8	dB
S22	-15.8	-7.0	dB
S12	-24.9	-13.5	dB
I_CC	10.5	7.3	mA

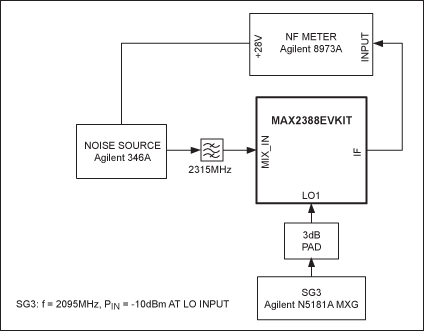

表2. ミキサの測定

Parameter	High Gain	Low Gain	Units
Gain	7.5	7.3	dB
NF	8.5	7.5	dB
IIP3	5.5	0.0	dBm
IIP2 (Note 1)	27	26.5	dBm
LO leakage at IF port	-17.4	-20.9	dBm
LO Leakage at LNA input port	-49.7	-53.9	dBm
