MAX98415AEVSYS/
MAX98425AEVSYS

製品概要

MAX98415A/MAX98425A評価用システム（EVシステム）は、MAX98415A/MAX98425AクラスDオーディオ・アンプの評価を目的とした、完全実装済みおよび試験済みのシステムです。このEVシステムは、MAX98415A/MAX98425A開発ボード（DEVボード）、アナログ・デバイセズのオーディオ・インターフェース・ボードIII（AUDINT3）、USBケーブルから成ります。

このDEVボードを評価するときは、EVシステムとしてAUDINT3ボードを使用することをお勧めします。MAX98415A/MAX98425Aは、標準I²Sインターフェース、左詰め、時分割多重（TDM）の各デジタル・オーディオ・インターフェースをサポートします。

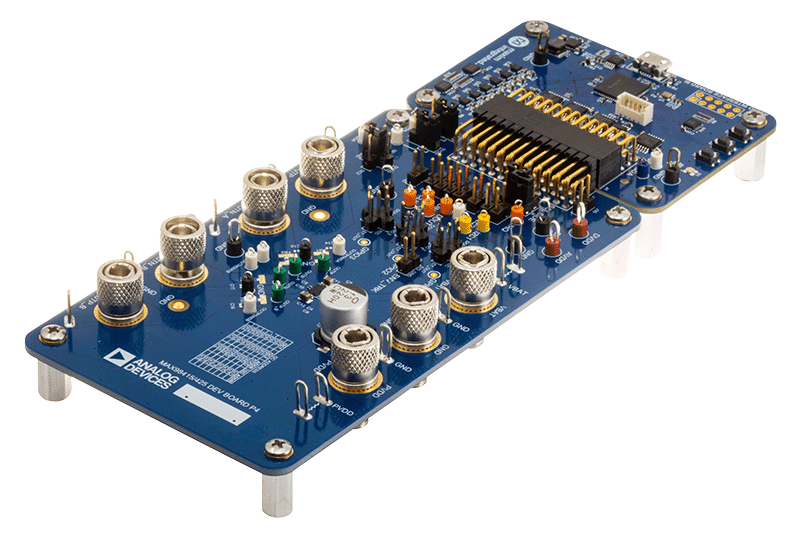

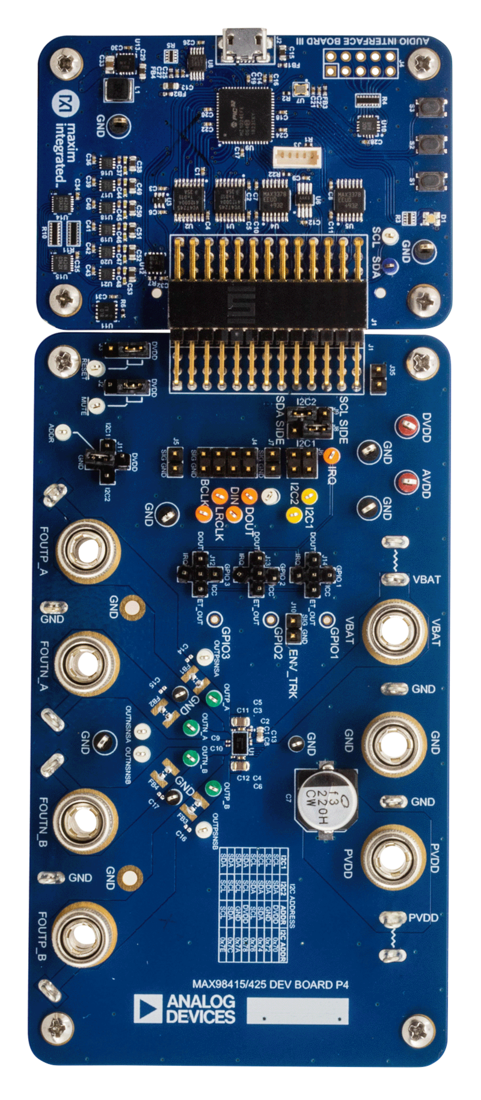

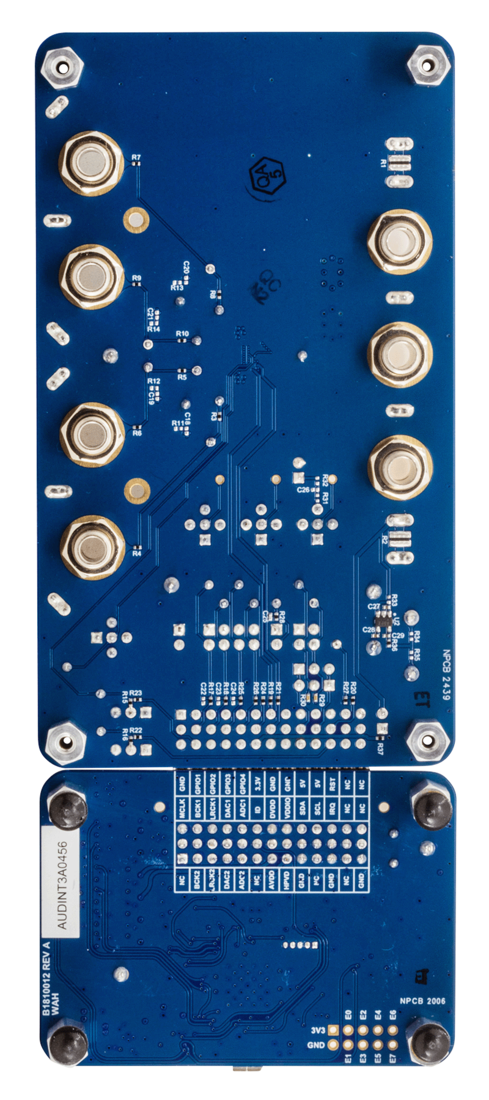

AUDINT3ボードは、DEVボードの評価に必要な1.8VのAVDDおよびDVDD電源に加え、USB-to-PCMインターフェースを備えています。AUDINT3を使用しない場合は、AVDDとDVDDは外部から供給することも、0Ω抵抗をいくつか変更して内蔵LDOから供給することもできます。MAX98415A/MAX98425A DEVボードには、2.4V～5.5V（V_BAT）と3V～22V（PVDD）の2つの電源入力が追加で必要となります。ユーザ・ガイドの図1と図2は、DEVボードとAUDINT3ボードを示しています。
