製品概要

機能と利点

  • RSEL1を使用して出力電圧（OUT1）を調整可能
  • INSおよびOUTSのテスト・ポイント
  • スイッチング電流制限、入力電圧モニタ・レベル
  • 高精度計測のためのセンス・ソケット

製品概要

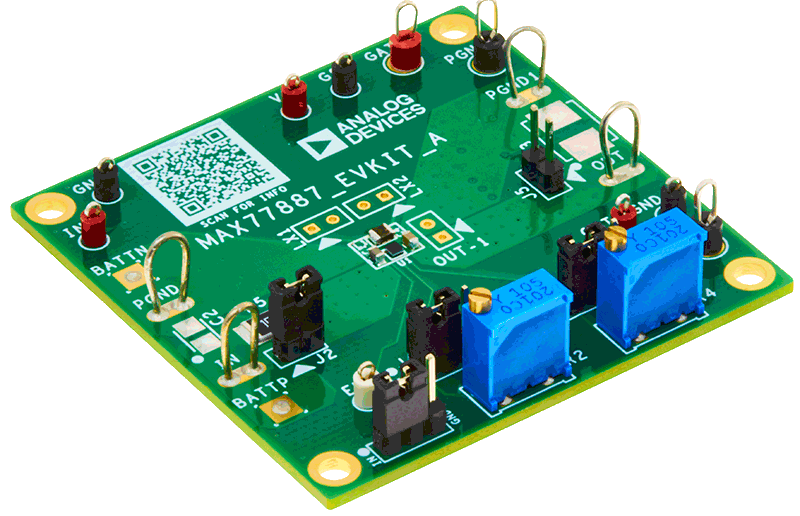

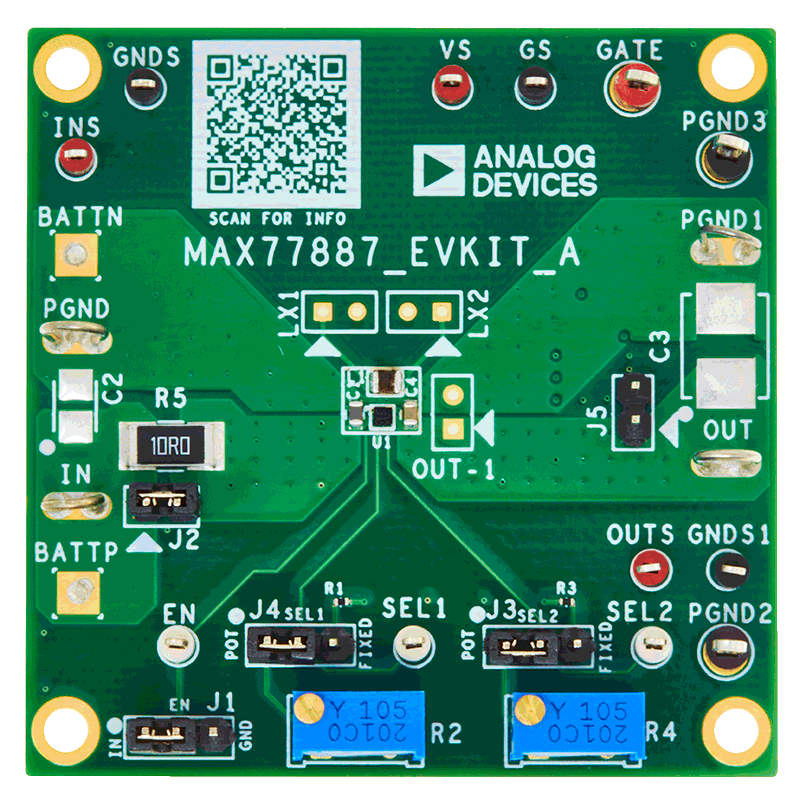

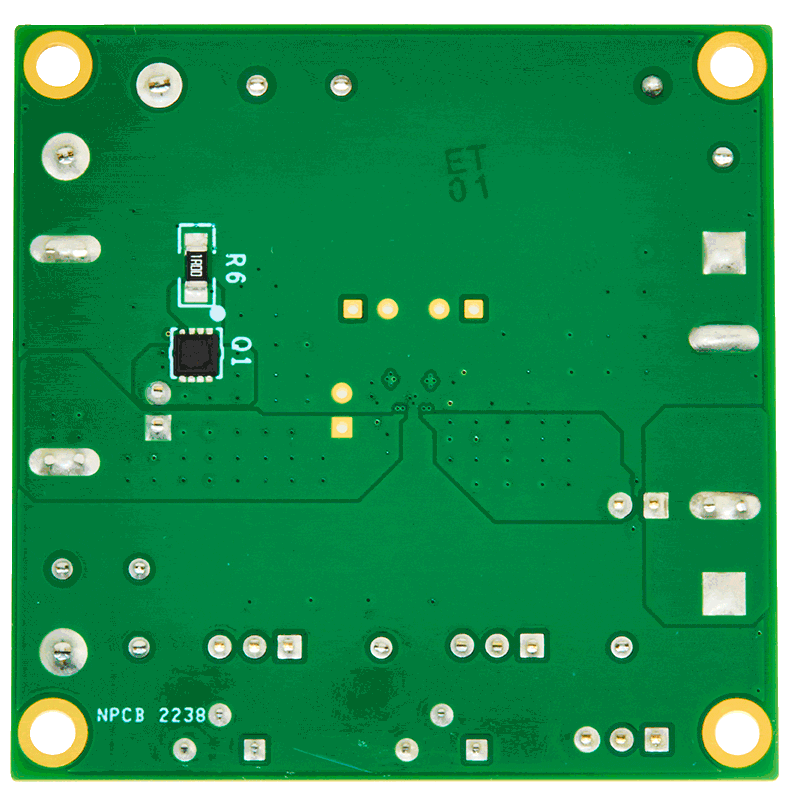

MAX77887評価用キット（EVキット）は、ナノ・パワー昇降圧コンバータMAX77887を実証するための完全実装済みおよび試験済みプリント回路基板（PCB）です。このICは入力範囲が1.8V～5.5Vで、スイッチング電流制限が400mAです。

このICには、2本のハードウェア制御ピン（SEL1とSEL2）があります。SEL1に接続された抵抗（RSEL1）では、1.8V～5.2Vの定義済み出力電圧レベルを選択します。SEL2に接続された抵抗（RSEL2）では、2つの異なるスイッチング電流制限レベル（ILIM）と16の入力電圧監視閾値レベルを設定できます。

このEVキットはMAX77887 WLP IC（MAX77887AEWL+T）と互換性があり、このデバイスの機能の大半をテストするためのテスト・ポイントやジャンパを備えています。重要なノード（OUT、LX1、LX2）には、高精度な計測を行うためのプローブ・ソケットが配置されています。
