MAX77884/MAX77885評価用キット

製品概要

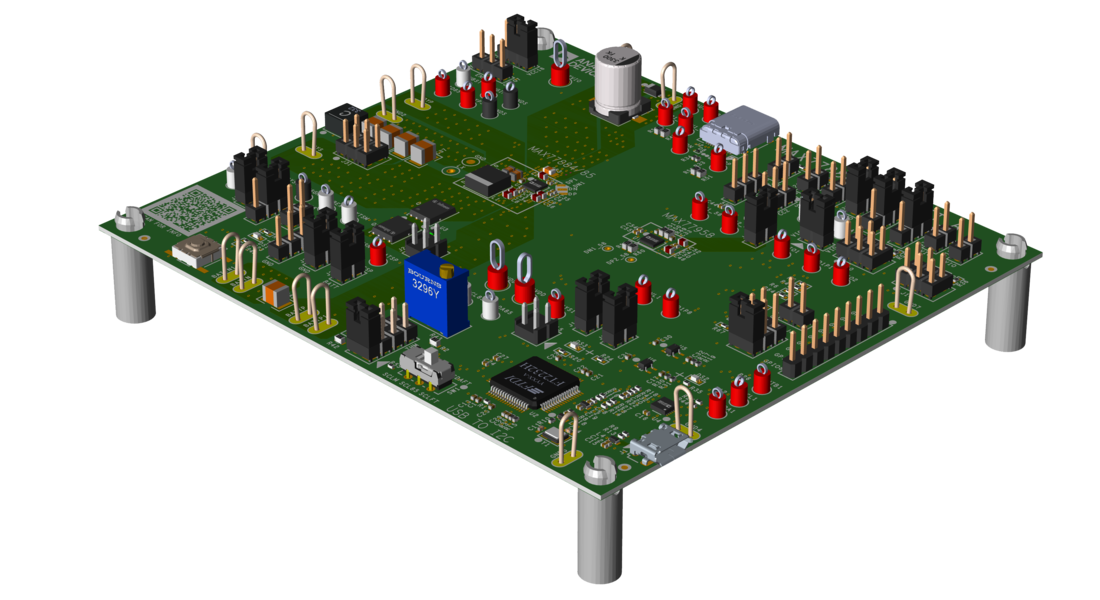

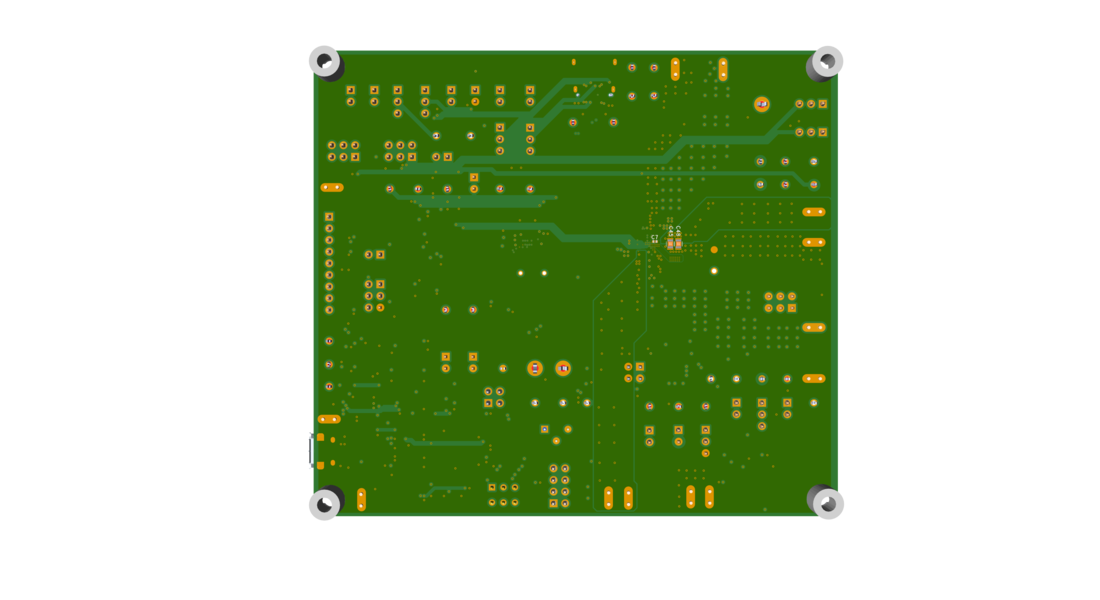

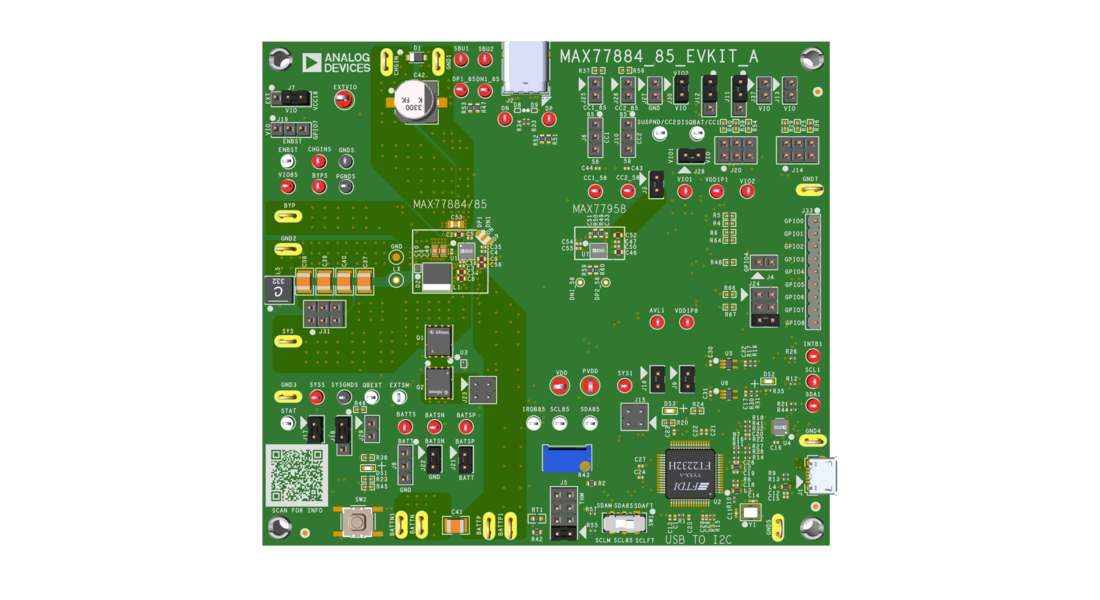

MAX77884/MAX77885評価用キット（EVキット）は、MAX77884/MAX77885（単一セル・リチウムイオン・バッテリ・チャージャ）の動作を実証する、完全実装済みおよび試験済みのプリント回路基板（PCB）です。

MAX77884/MAX77885は1Sリチウムイオン・バッテリ・アプリケーションに対応しており、4.4V～21Vの入力電圧範囲で動作します。MAX77884は最大3.5Aの充電電流をサポートし、MAX77885は最大5.5Aをサポートします。どちらのICにもリバース・ブースト機能と低電力損失スイッチが内蔵されており、コンパクトなソリューション・フットプリントと高い効率を実現します。

これらのEVキットでは、MAX77884/MAX77885チャージャの性能を検証し、MAX77958 USB Type-C PDコントローラを使用した完全なUSB Type-C^®電力供給（PD）ソリューションを評価できます。この構成は、USB Type-Cポートを介した急速バッテリ充電と、バッテリOn-the-Go（OTG）モードにおけるUSB Type-Cポートへのリバース給電をサポートします。

Windows^® PCと、MAX77884/MAX77885の従属I2Cポート間の通信を確立するには、付属のMicro-B USBケーブルを使用します。これらのEVキットを操作するためのWindowsベースのグラフィカル・ユーザ・インターフェース（GUI）は、アナログ・デバイセズのウェブサイト（www.analog.com/jp）からダウンロードできます。このソフトウェアはWindows 7以降のバージョンで動作します。
