製品概要
機能と利点
- 実証済みPCBリファレンスデザインおよびレイアウト
- 完全実装および試験済み
- 高精度測定用の検出ポイント
- テストポイントおよびイネーブル用ジャンパ
製品概要

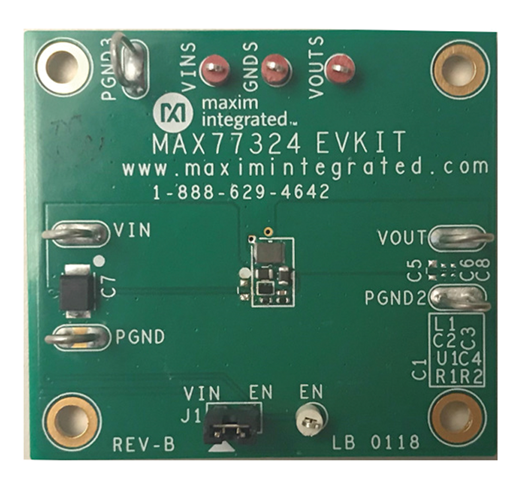

MAX77324の評価キット(EVキット)は、2.5V～4.8Vの入力電圧範囲、0.6V～2Vの出力電圧範囲で動作し、最大1.5Aの負荷電流に対応する、MOSFET内蔵高効率同期整流ステップダウンDC-DCコンバータを評価するための実証済みデザインを提供します。このデバイスは、負荷条件が変化したときにPWMおよびSKIP動作モード間を自動的に遷移します。
アプリケーション
- 1セルバッテリ駆動機器
- モノのインターネット(IoT)デバイス
- ポータブル/ウェアラブル
- スペースに制約のある機器
関連資料
-
MAX77324EVKIT: Evaluation Kit for the MAX77324 Data Sheet (Rev. 0)2018/06/12PDF873K
-
MAX77324EVKIT ODB Files - Design Files2022/10/10TGZ3M
ツールおよびシミュレーション
EE-Sim
EE-Sim: Design & Simulate MAX77324EVKIT
eesim-max77324evkit
