MAX31855PMB1

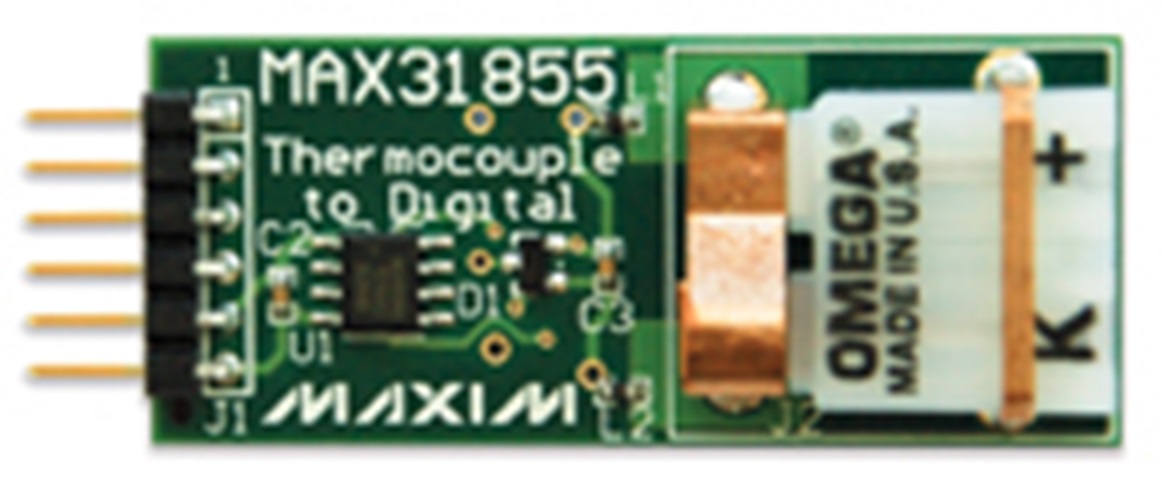

MAX31855PMB1ペリフェラルモジュール
トップへ
製品概要
機能と利点
- Kタイプ熱電対出力を符号付き14ビットデジタルワードに直接変換
- 冷接点補償
- 分解能：14ビット、0.25℃
- 熱電対のGNDまたはVCCへの短絡検出
- 熱電対のオープン検出
- 6ピンPmod対応コネクタ(SPI)
- 移植しやすいCで記述したサンプルソフトウェア
- RoHS準拠
- 実証済みPCBレイアウト
- 完全実装および試験済み
製品概要
MAX31855PMB1ペリフェラルモジュールは、冷接点補償熱電対-デジタルコンバータのMAX31855をPmod™対応拡張ポートを利用する任意のシステムとインタフェースするために必要なハードウェアを提供します。このICは、冷接点補償を実行し、熱電対からの信号をデジタル化します。K、J、N、T、R、またはEタイプ熱電対で動作するICのバージョンが提供されています。このモジュールは、Kタイプ熱電対で動作するように設定されています。データは、符号付き14ビット、SPI対応の読取り専用形式で出力されます。このコンバータは、温度を0.25℃まで分解するため、最高+1800℃と最低-270℃の読取りが可能となり、Kタイプ熱電対の場合-200℃～+700℃の温度範囲で±2℃の熱電対精度を示します。
MAX31855 ICのフルレンジ精度、その他の熱電対タイプ、および動作についての詳細は、このICのデータシートを参照してください。
注：Kタイプ熱電対はマキシムのペリフェラルモジュールコレクションに含まれていません。
アプリケーション
- 電気器具
- 車載用
- HVAC
- 産業用機器
関連資料
-
UG-5483: Analog Essentials Getting Started Guide for Zedboard2012/08/17PDF1M
-
UG-5466: Analog Essentials Getting Started Guide for LX9 and Nexys32012/07/18PDF1M
-
MAX31855PMB1: MAX31855PMB1 Peripheral Module Data Sheet (Rev. 0)2012/05/29PDF738K
-
ラピッド・プロトタイピングを実現するためのソリューション2024/04/15PDF4 M
-
Maxim Analog Essentials Collection2012/07/20PDF501K
