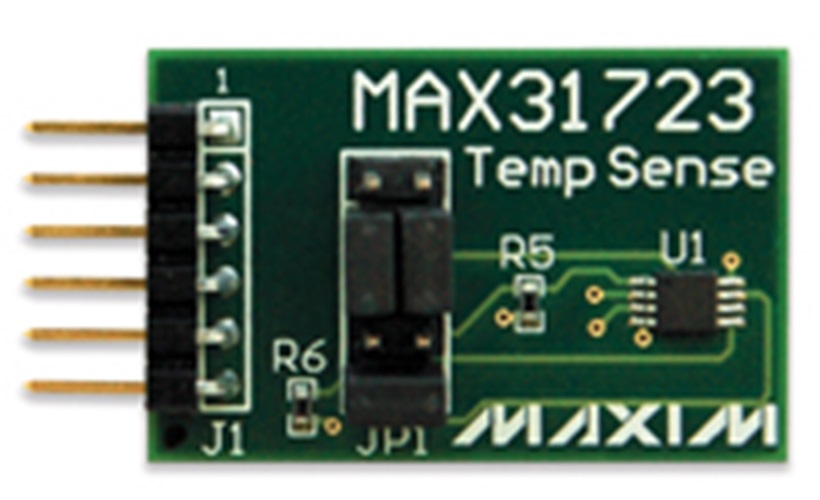

MAX31723PMB1

MAX31723PMB1ペリフェラルモジュールは、デジタル温度計およびサーモスタットのMAX31723をSPIおよび/またはGPIO通信用に設定可能なPmod™対応拡張ポートを利用する任意のシステムとインタフェースするために必要なハードウェアを提供します。このICは、追加部品を必要とすることなく温度-デジタル変換を提供します。温度読取り値は、SPIインタフェースまたは3線式シリアルインタフェース経由でデバイスから通信されます。インタフェース規格はユーザーによって選択可能です。より大きな温度分解能が必要なアプリケーション向けに、ユーザーは読み出し分解能を9～12ビットに調整することができます。これは、熱暴走状態を即時に検出する必要があるアプリケーションに特に有用です。サーモスタットは、専用のオープンドレイン出力(アクティブローT_OUT)を備えています。2つのサーモスタット動作モード(コンパレータと割込み)が、ユーザー定義の不揮発性トリップポイント(T_HIGHとT_LOW)に基づいてサーモスタット動作を制御します。

MAX31723 ICの動作の詳細については、このICのデータシートを参照してください。
