MAX22211EVKIT

製品概要

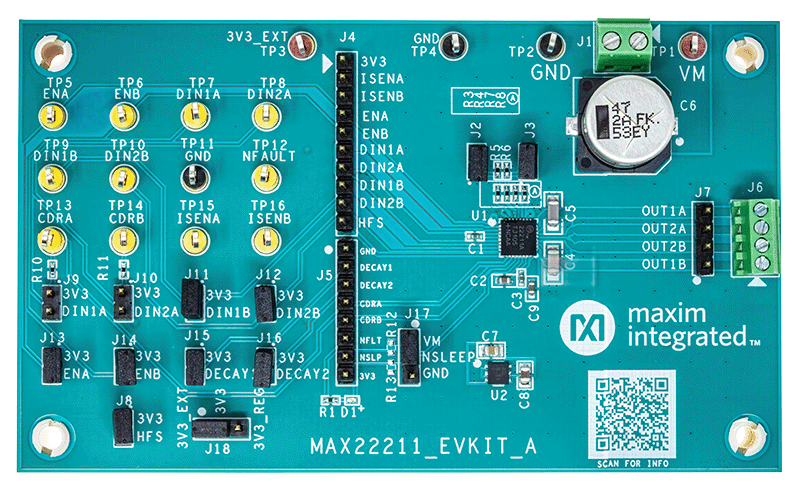

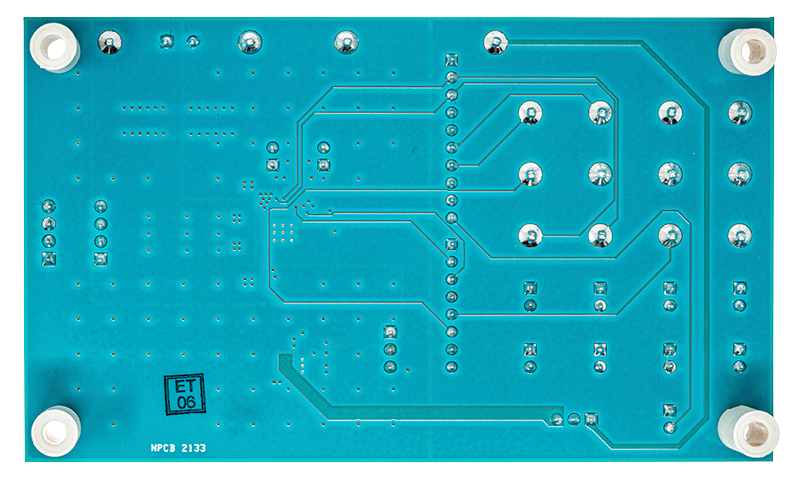

MAX22211評価用キット（EVキット）は、+36V、3.8AデュアルHブリッジMAX22211モータ・ドライバを評価するために設計された実績あるキットです。MAX22211では2つのブラシ付きDCモータまたは1つのステッピング・モータを駆動できます。MAX22211 ICには、R_ON（ハイサイド + ローサイド）の代表値が0.25ΩであるデュアルHブリッジ構成の超低インピーダンスFETが内蔵されています。このEVキットには、MAX22211モータ・ドライバとのインターフェースを提供するヘッダ、テスト・ポイント、端子ブロックが搭載されています。MAX22211に内蔵された電流検出出力ISENAとISENBは、テスト・ポイントを使用してモニタすることも、ヘッダJ4を使用して外付けADCに接続することもできます。MAX22211には、チョッピング電流（ITRIP）を調整できる電流駆動レギュレータ（CDR）が組み込まれています。MAX22211 EVキットは、+4.5V～+36V（VM）の入力電圧で動作します。内蔵の+3.3VレギュレータU2（MAX6765TTSD2+）は、MAX22211ロジック入力を駆動するためにレギュレーションされた+3.3Vを供給します。端子ブロックJ1およびJ6は、高電圧、高電流のV_M入力と、モータ・ドライバ出力OUT_AおよびOUT_Bとのインターフェースを提供します。
