製品概要

機能と利点

  • 6ピンWLPパッケージのMAX17291B ICを評価
  • （3 × 2ピン、0.4mmピッチ）
  • 入力範囲：1.8V～4.5V
  • 設定可能な出力電圧：5.5V～20V
  • 入力ピーク電流：最大100mA
  • 実証済み2層1.5オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品概要

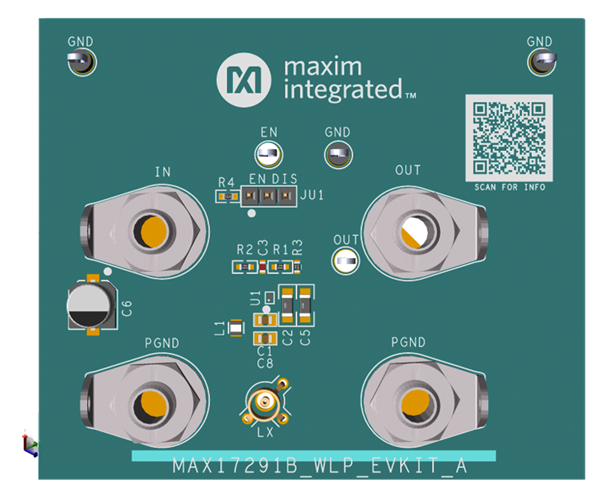

MAX17291B WLPの評価用キット（EVキット）は、WLPパッケージのMAX17291B ICを評価します。MAX17291Bは、100mAのピーク・インダクタ電流制限、True Shutdown™、および短絡保護を備えた低自己消費電流の昇圧（ステップアップ）DC/DCコンバータです。EVキットは、1.8V～4.5Vの入力範囲で動作し、5.5V～20Vの抵抗設定可能な出力電圧を供給します。このEVキットにはMAX17291BANT+ (WLP)が実装されています。

アプリケーション

  • バッテリ駆動医療機器
  • 低電力ワイヤレス通信製品
  • 1次電池ポータブルシステム
  • 2次電池ポータブルシステム
  • 小型、低電力IoTセンサー
