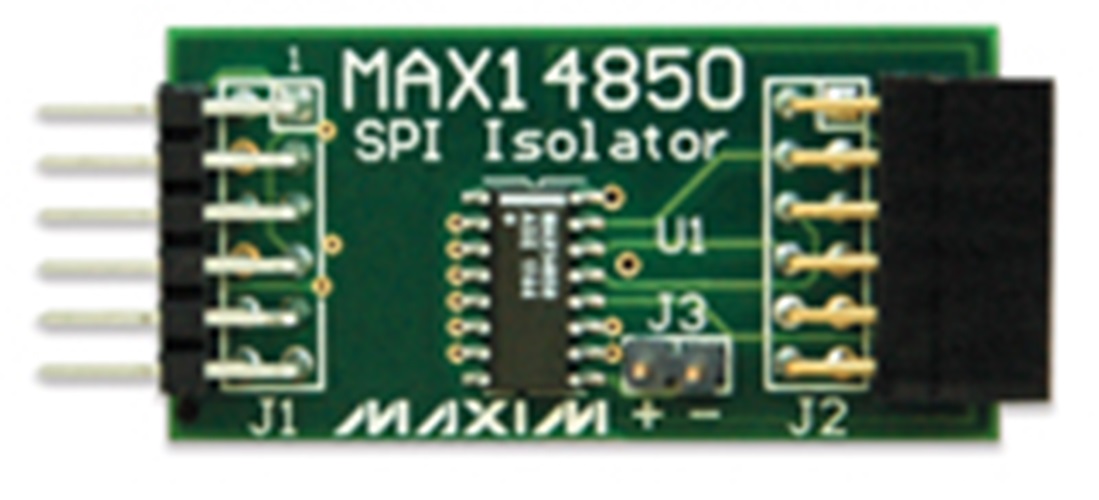

MAX14850PMB1

MAX14850PMB1ペリフェラルモジュールは、デジタルアイソレータのMAX14850を使用して、別のSPIまたはUARTベースのモジュールをUARTまたはSPIインタフェース用に設定可能なPmod™対応拡張ポートを利用する任意のホストシステムから絶縁します。このペリフェラルモジュールは、最初にホストPmodポートに接続されます。このペリフェラルモジュール上の12ピンPmod対応コネクタに接続された別のUARTまたはSPIベースのモジュールは、ホストからガルバニック絶縁されて、このペリフェラルモジュールに接続された2次電源を基準にします。

このICは、マキシムの独自プロセス技術を採用した6チャネルデジタルアイソレータで、そのモノリシック設計は、異なる電力領域を備えた回路間で、小型で低コストのデジタル信号転送を提供します。合計6つのチャネルのうち、4つの片方向チャネルはそれぞれDCから最大50Mbpsが可能で、4つのチャネルのうち2つは各方向に絶縁バリアを越えてデータを通過させます。2つの双方向チャネルは、オープンドレインで、それぞれDCから最大2Mbpsのデータレートが可能です。

MAX14850 ICの動作の詳細については、このICのデータシートを参照してください。
