製品概要

機能と利点

  • ハーフデュプレックスRS-485トランシーバ
  • データレート：40Mbps (max)
  • 大きい(170mV)レシーバヒステリシス
  • 対称的なフェイルセーフレシーバ入力
  • ホットスワップ機能
  • 短絡保護された出力
  • 自己過熱保護
  • RS-485 I/O端子の拡張ESD保護
  • 6ピンPmod対応コネクタ(Pmodインタフェースタイプ4 UART)
  • 移植しやすいCで記述したサンプルソフトウェア
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品概要

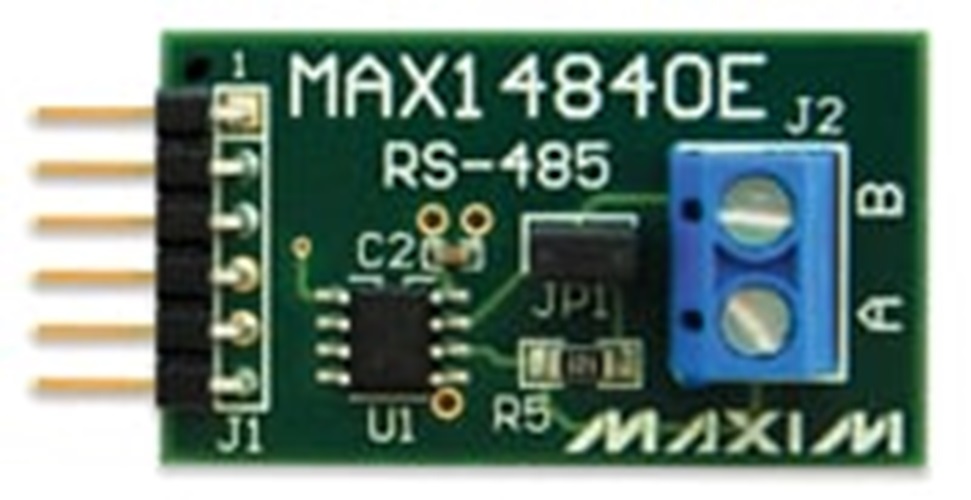

MAX14840PMB1ペリフェラルモジュールは、RS-485トランシーバのMAX14840Eを、UART通信用に設定可能なPmod™対応拡張ポートを利用する任意のシステムとインタフェースするために必要なハードウェアを提供します。このICは、最大40Mbps*のハーフデュプレックスRS-485通信向けの+3.3V ESD保護されたトランシーバです。これらのトランシーバは、ノイズ耐性を最大化しつつ、延長されたケーブルでの高速用に最適化されています。
このICは、対称的なフェイルセーフおよび大きいレシーバヒステリシスを備え、高速および長距離用ケーブルアプリケーションにおけるノイズ除去と信号回復の向上を提供します。
MAX14840E ICの動作の詳細については、このICのデータシートを参照してください。
