MAX11300SYS1

製品概要

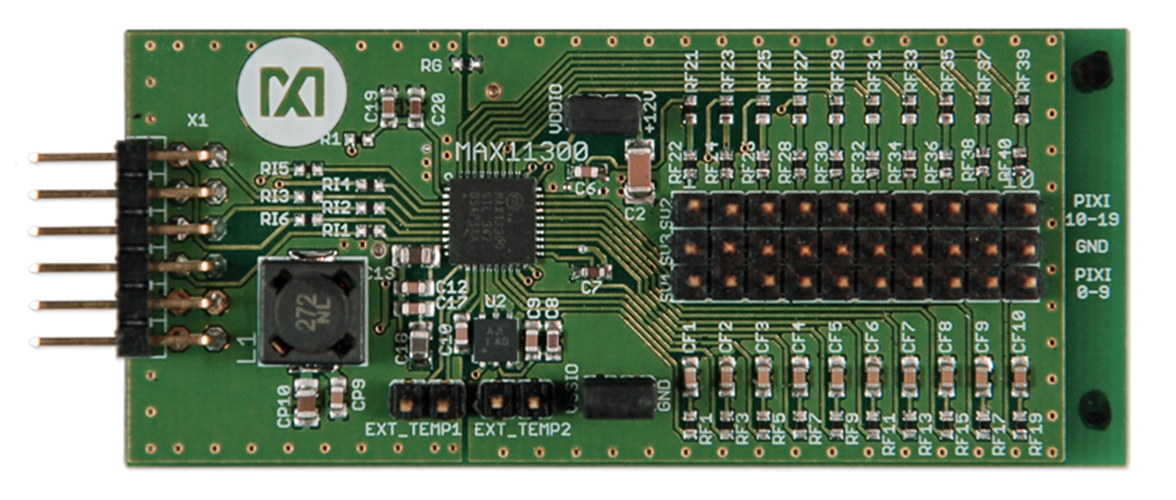

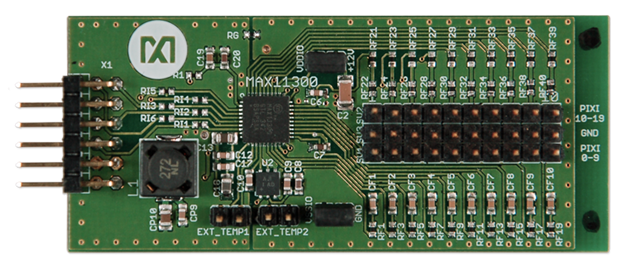

MAX11300PMB1ペリフェラルモジュール(Pmod^™)は、20チャネルプログラマブルミックスドシグナルI/OデバイスのMAX11300と、SPI通信用に設定可能なPmod対応拡張ポートを利用する任意のシステムとのインタフェースに必要なハードウェアを提供します。このデバイスは、12ビットマルチチャネルアナログ-デジタルコンバータ(ADC)とバッファ内蔵12ビットDAC出力を1つのICにしたものです。このデバイスは、ソフトウェアで設定可能な汎用I/Oポートも内蔵しています。1つのローカルおよび2つのリモート温度センサーによって、ジャンクション温度と環境温度のトラッキングが可能です。また、隣接するポートのペアをロジックトランスレータまたはアナログスイッチとして使用することもできます。各端子を設定可能なスレッショルドを備えたコンパレータの正の入力として使用することも可能です。

デバイスの動作の詳細についてはMAX11300 ICのデータシートを、MunichボードとGUIの詳細についてはUSB2PMB1 (Munich)アダプタボードのデータシートを参照してください。ステップバイステップの評価の手順については、MAX11300ペリフェラルモジュールおよびMunichアダプタボードのクイックスタートガイドを参照してください。設計ツールの詳細な使用方法については、フルデータシートの中のMAX11300設定ソフトウェアユーザーガイドを参照してください。

アプリケーション

• 基地局RFパワーデバイスバイアスコントローラ
• 光コンポーネントの制御
• 産業用制御およびオートメーション
• 電源監視
• システム監視および制御
