EVAL-LTC9111-AZ

製品概要

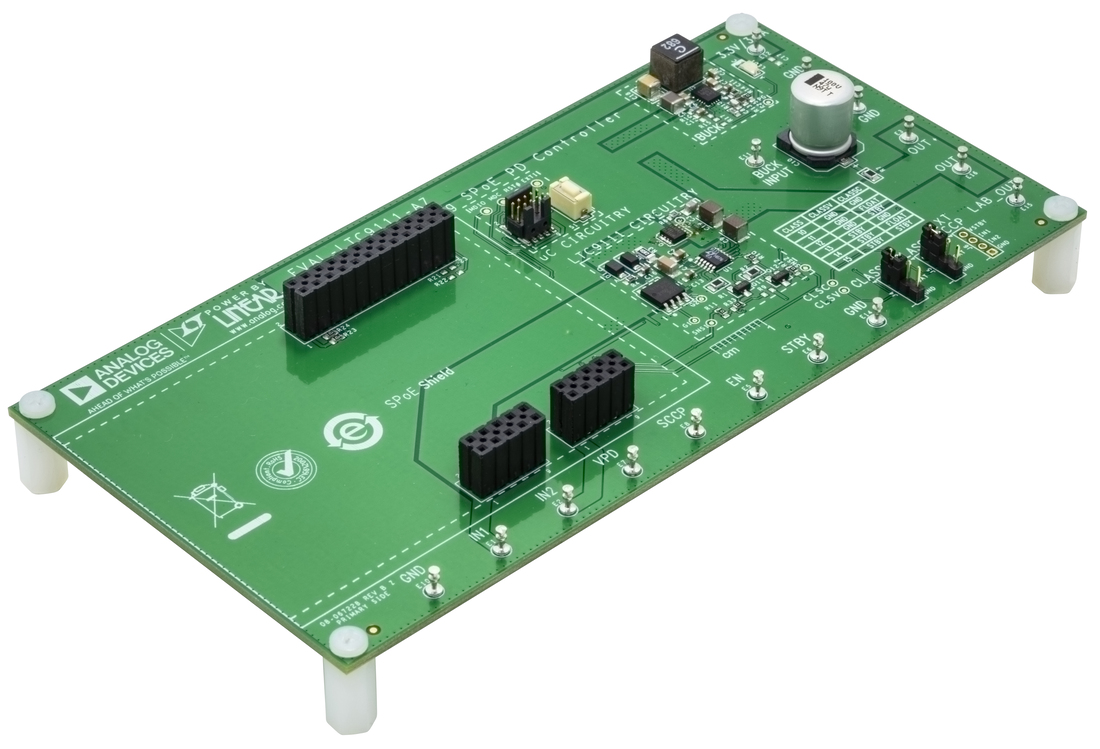

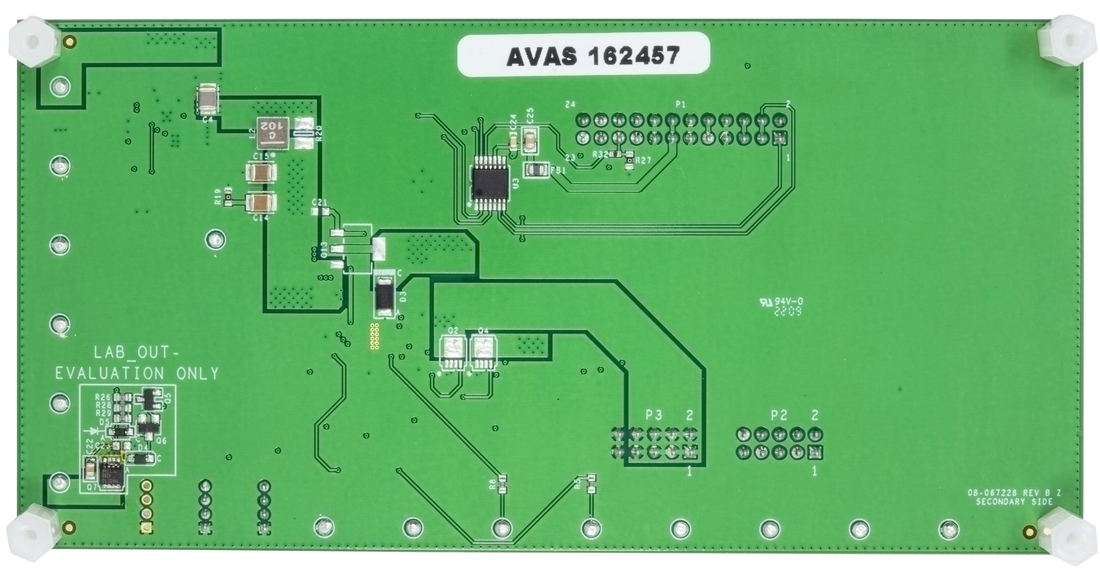

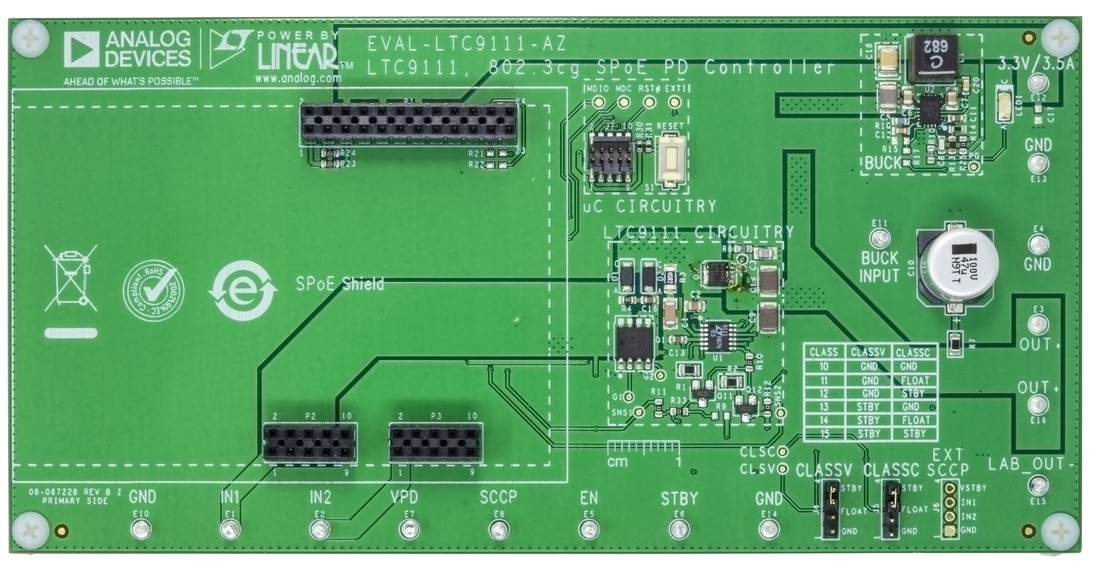

EVAL-LTC9111-AZは、LTC9111（IEEE 802.3cg準拠のシングルペアPower over Ethernet（SPoE）受電デバイス（PD）コントローラ）を搭載した評価用マザーボードです。

LTC9111は2.3V～60Vの広い動作範囲を備えているため、EVAL-LTC9111-AZはクラス・ジャンパーを使用してIEEE 802.3cgの24V電力クラス（クラス10～クラス12）または52V電力クラス（クラス13～クラス15）に設定できます。

EVAL-LTC9111-AZマザーボード・ヘッダー（J1、J2、J3）は、SPoEシールド（EVAL-10BT1L-MCS-AZ （クラス10～クラス14）またはEVAL-10BT1L-MCS-BZ （クラス15））に接続します。シールドに接続したEVAL-LTC9111-AZは、シングルペア・イーサネット（SPE）ケーブルを介してIEEE 802.3cg SPoE給電デバイス（PSE）に接続され、電力供給を受けます。

EVAL-LTC9111-AZには、IEEE 802.3cg準拠のウェイクアップ・シグネチャと、SCCPベースの分類の両方が組み込まれています。
