EVAL-KW4101Z

製品概要

EVAL-KW4101Zは、高精度積分型トランスインピーダンス・アンプ（TIA）を通過する電流を評価するための、ノウハウと統合知識（KWIK）のデモ・ボードです。付属の発光ダイオード（LED）によって、TIAの暗電流のフェムト・アンペア（fA）レベルと信号電流のピコ・アンペア（pA）レベルを測定できます。

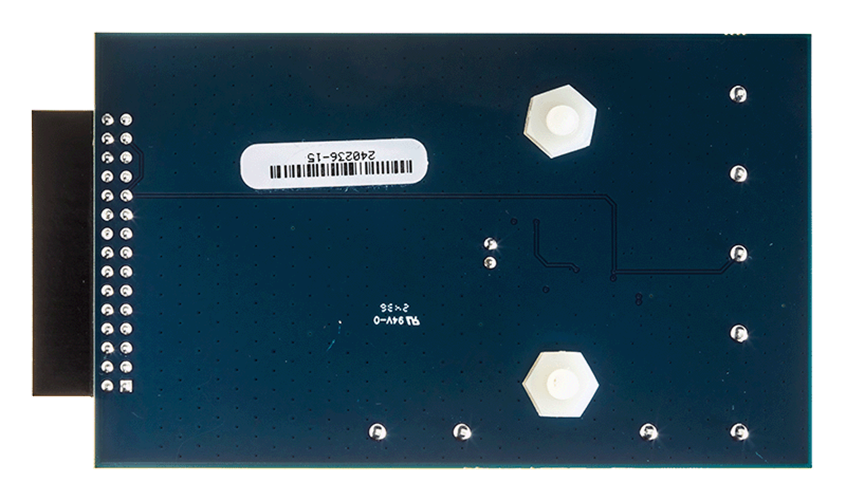

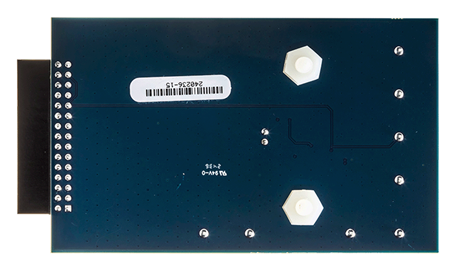

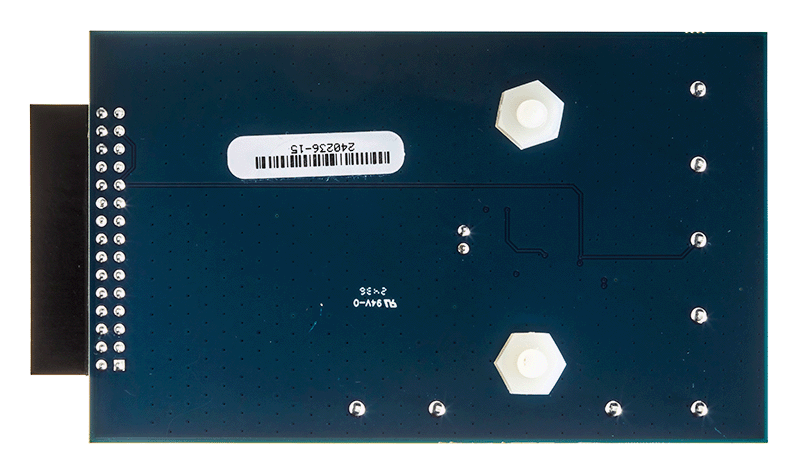

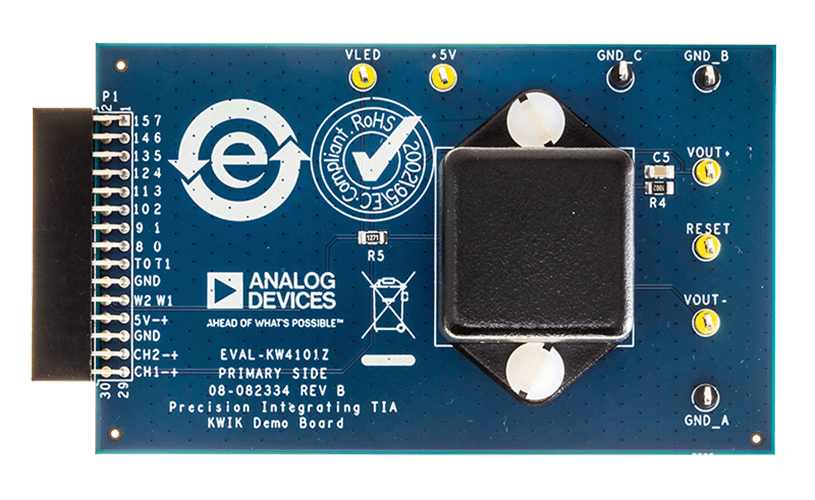

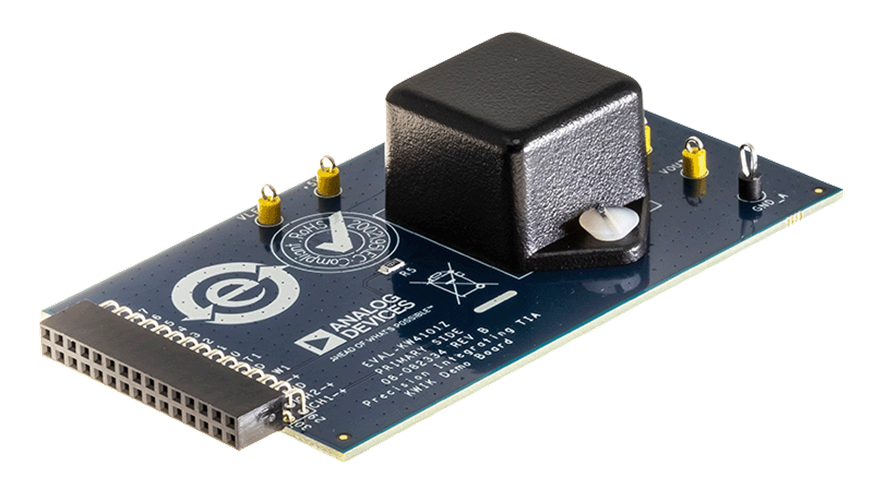

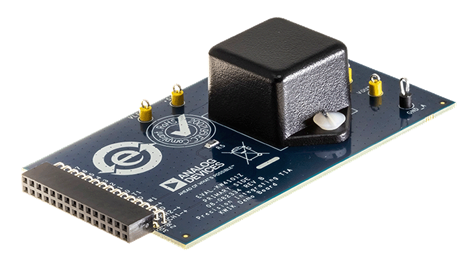

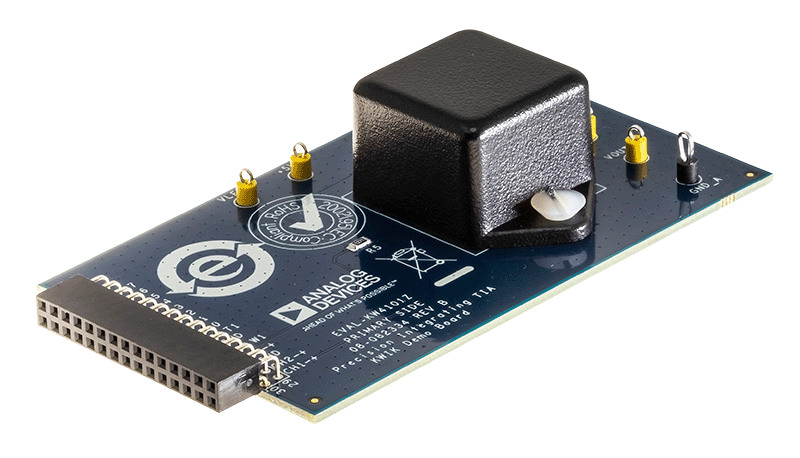

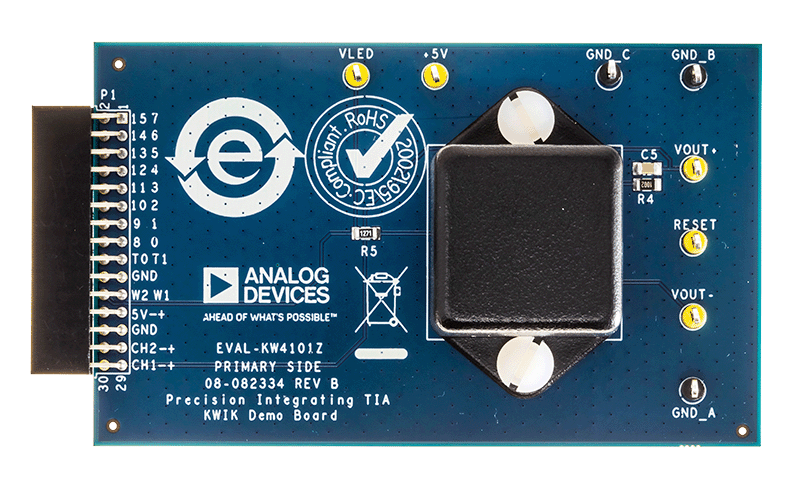

EVAL-KW4101Zは、主として24pFの外部フィルム・コンデンサを備えた積分器回路です。TIAの非反転入力ピンには、R1とR2がそれぞれ1.27kΩと1kΩの分圧器回路が接続されています。これにより、コモン・モード入力電圧（CMV）が2.2Vに設定されます。メイン回路には高感度フォト・ダイオードが使用されているため、周囲光の影響を低減するために、回路は黒い筐体のエンクロージャ内に収納されています。外付けコンデンサ、入力の抵抗分圧器、5Vの単電源を用いて積分器として構成されたADA4351-2の回路図については、図1を参照してください。

詳しくはユーザ・ガイドを参照してください。
