EVAL-HMC8414

製品概要

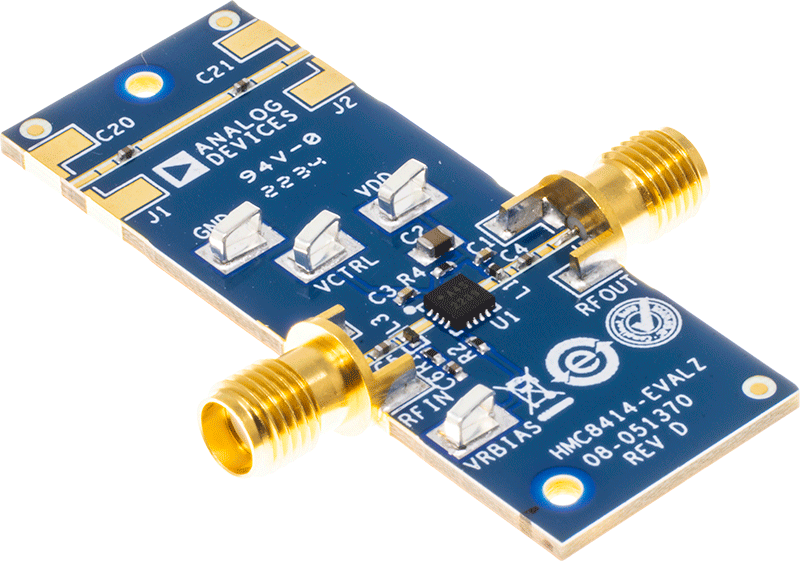

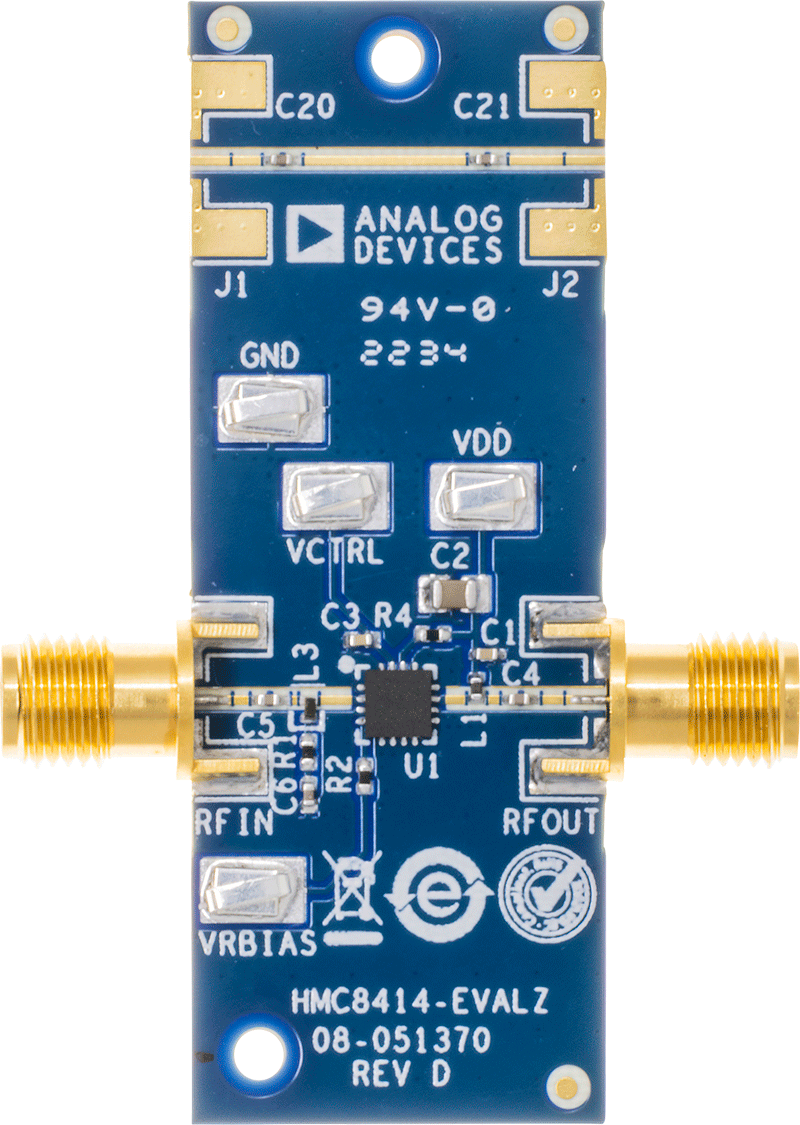

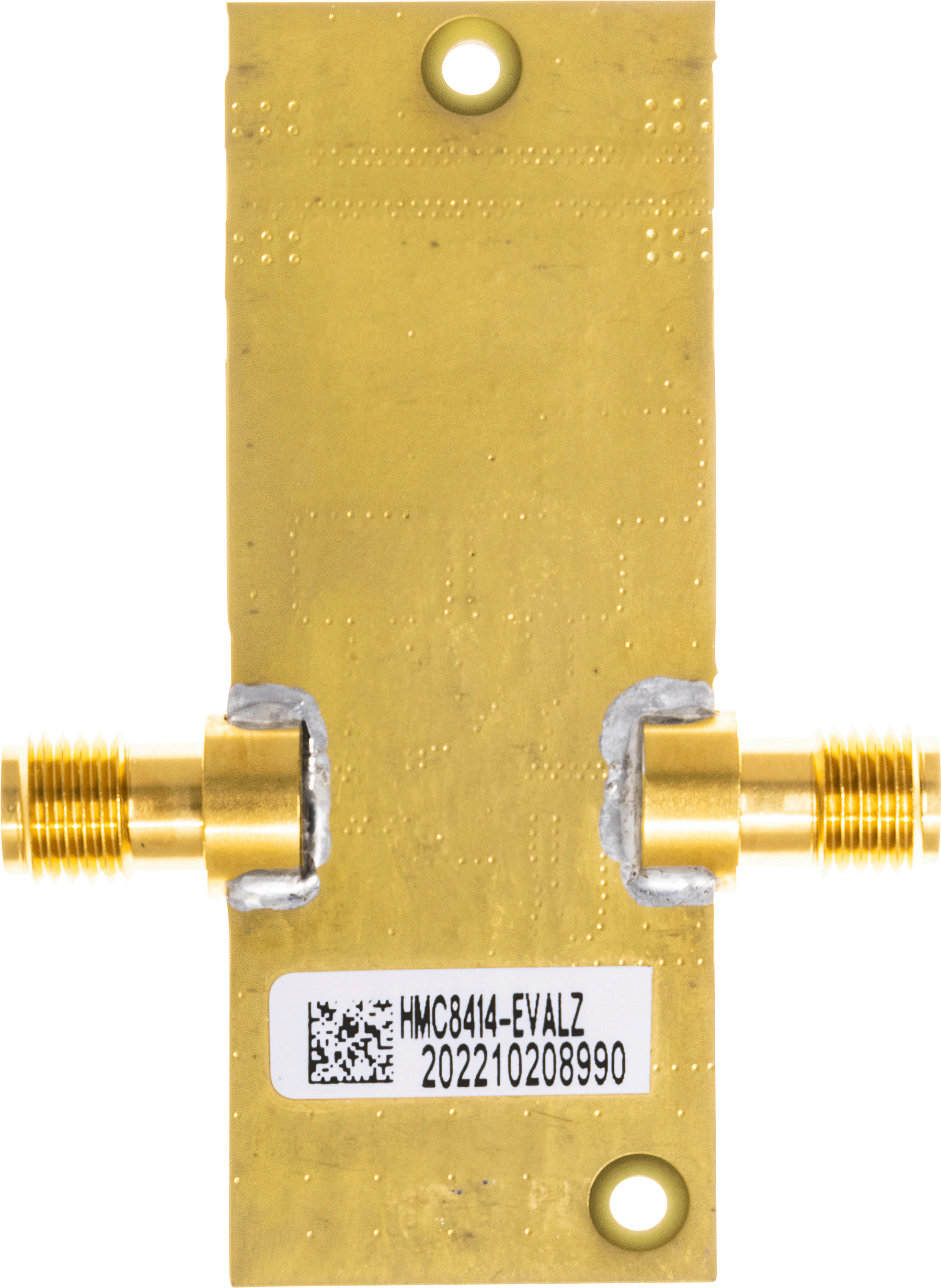

HMC8414-EVALZは、厚さ10mil（0.254mm）のRogers 4350BおよびIsola 370HR、銅被覆を使用した4層のプリント回路基板（PCB）で、公称の厚さは62mil（1.575mm）です。HMC8414-EVALZのRFINポートとRFOUTポートには、SMA（SubMiniature Version A）メス同軸コネクタが装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを持ちます。HMC8414-EVALZには、HMC8414ACPZNの動作温度−40°C～+85°Cの全範囲での使用に適したコンポーネントが搭載されています。ボード・パターン損失を補正するため、スルー・キャリブレーション・パスが設けられています。スルー・キャリブレーション・パスを使用するには、J1とJ2の位置にRFコネクタを差し込みます。スルー・キャリブレーション・パスの挿入損失と反射損失については、ユーザ・ガイドの図4を参照してください。

HMC8414-EVALZの電源およびデジタル制御ピンには、表面実装技術（SMT）テスト・ポイント・コネクタ、VRBIAS、VCTRL、およびVDDを介してアクセスします。

HMC8414-EVALZのRFパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。HMC8414-EVALZへの適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグラウンド・プレーンを複数のビアで接続しています。

ユーザ・ガイドの図5は、このデバイスの特性評価や検証で使用するHMC8414-EVALZの回路図と構成を示しています。

HMC8414の詳細については、HMC8414のデータシートを参照してください。HMC8414-EVALZを使用する際は、このユーザ・ガイドと併せてHMC8414のデータシートも参照してください。
