製品概要

機能と利点

  • EVAL-ADR3630EBZ評価用ボード
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号出力用の予備SMB PCBパターン
  • 追加ピン用の予備バインディング・ポストPCBパターン
  • 電源および計測装置を簡単に接続するためのバインディング・ポスト

製品概要

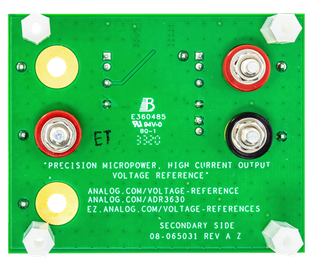

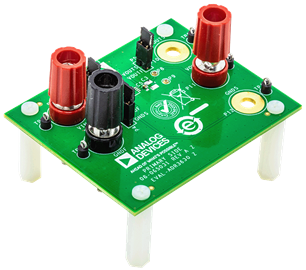

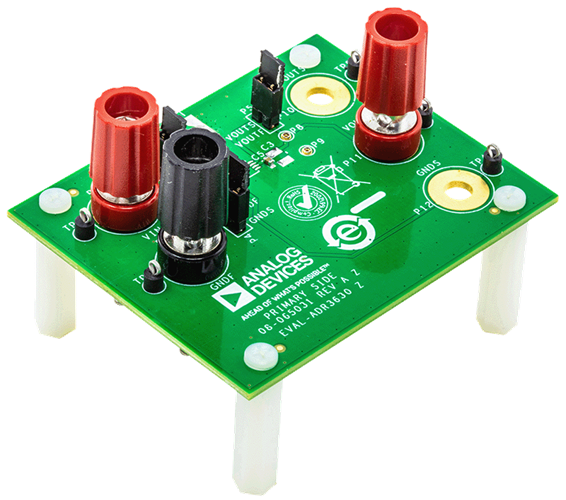

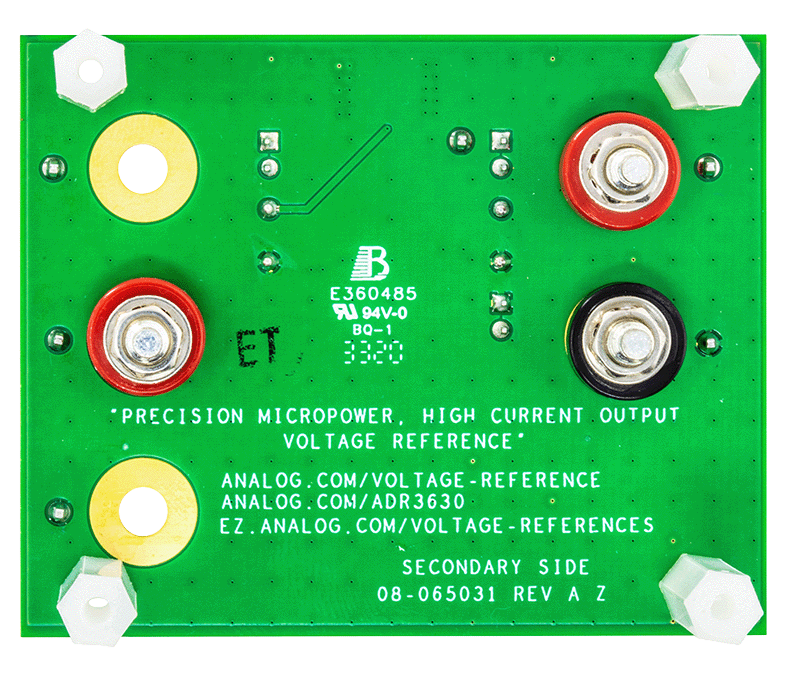

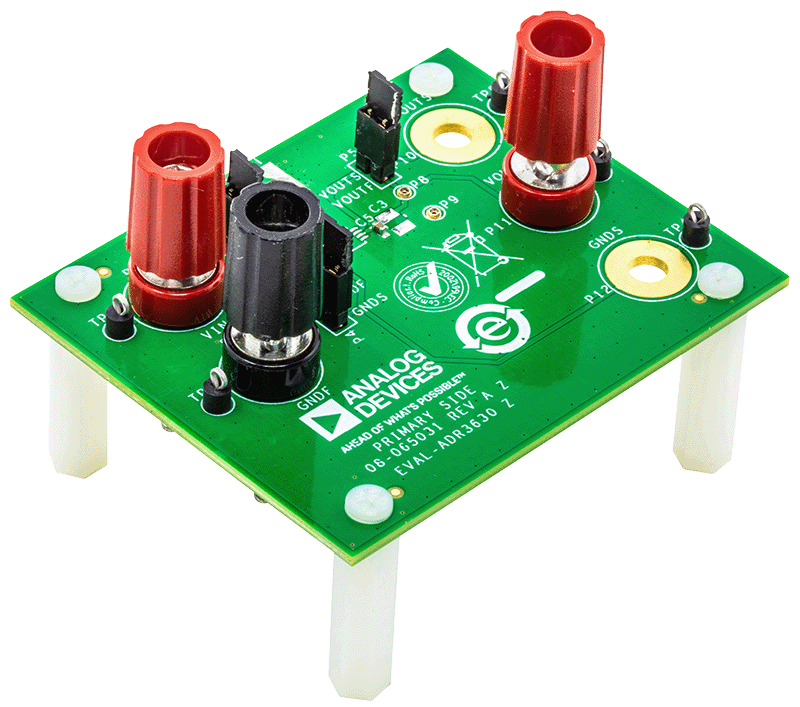

EVAL-ADR3630EBZ評価用ボードでは、このボードに組み込まれているADR3630を評価できます。

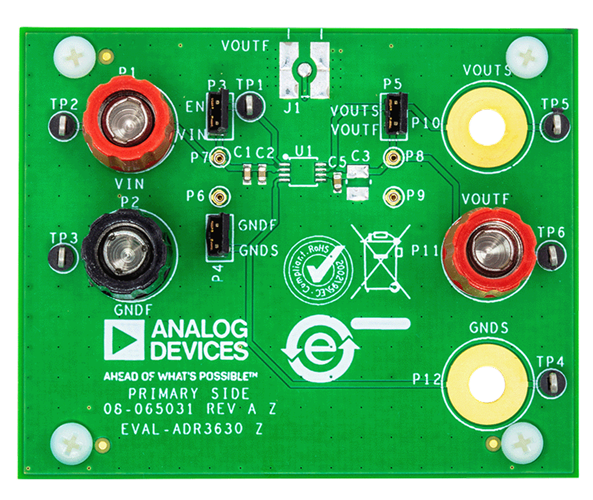

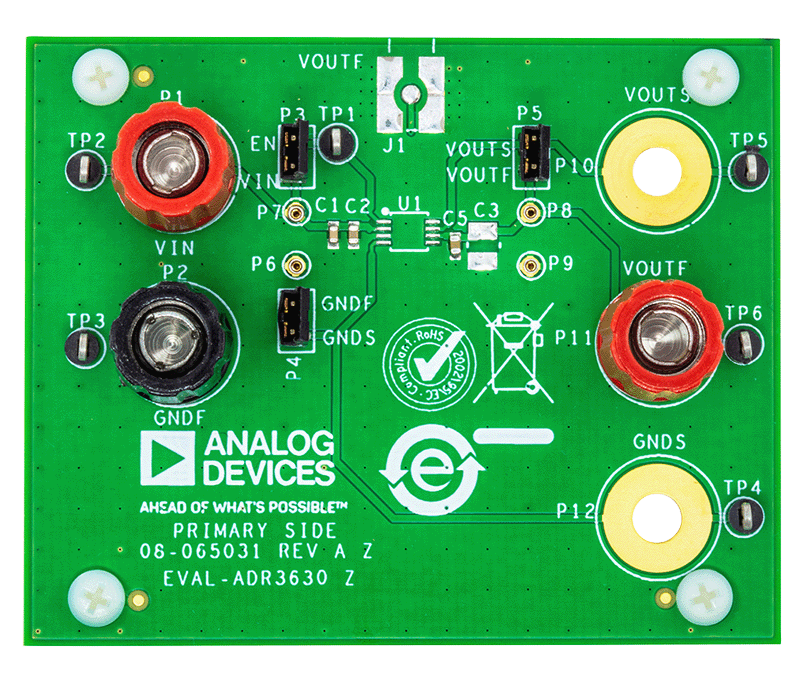

ユーザ・ガイドの図1に、EVAL-ADR3630EBZ評価用ボードが示されています。VIN、GNDF、およびVOUTFにはバインディング・ポストが装備されており、最も一般的なベンチ・セットアップ・コネクタを簡単に接続できます。GNDSピンとVOUTSピン、受動部品、SMB（Subminiature Version B）向けのプリント回路基板（PCB）パターンも用意されているため、より高度なセットアップや用途に対応できます。

テスト対象デバイス（DUT）のすべての仕様は、ADR3630のデータシートに記載されています。EVAL-ADR3630EBZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADR3630のデータシートを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • DC電圧源
  • アナログ信号源
  • マルチメータ
