製品概要

機能と利点

  • ボードはADPD4200の配置をサポート
  • ADPD4200(SPI)はデフォルトでボードに配置
  • すべての入出力にユーザがアクセス可能
  • 3つの個別駆動される緑色LEDが内蔵
  • 1個の赤色LEDと1個のIR LEDを内蔵
  • 金属バッフルにより光学的なクロストークをブロック
  • Wavetool評価用ソフトウェアとの連動により以下が可能
    • 時間領域のグラフ化とロギング
    • 周波数領域のグラフ化
    • 統計分析
    • 他のアプリケーションへのデータ・ストリーミング

製品概要

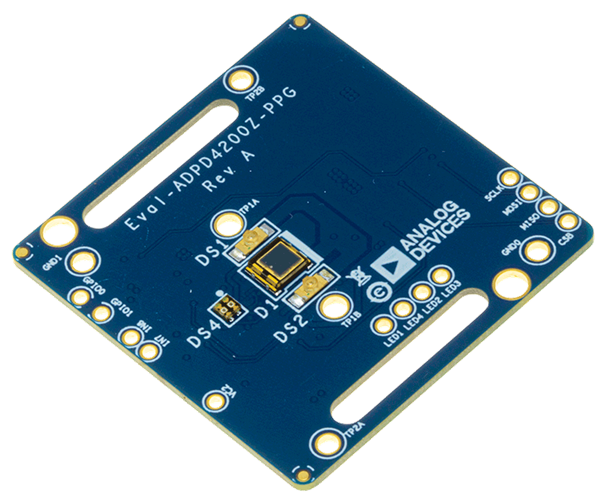

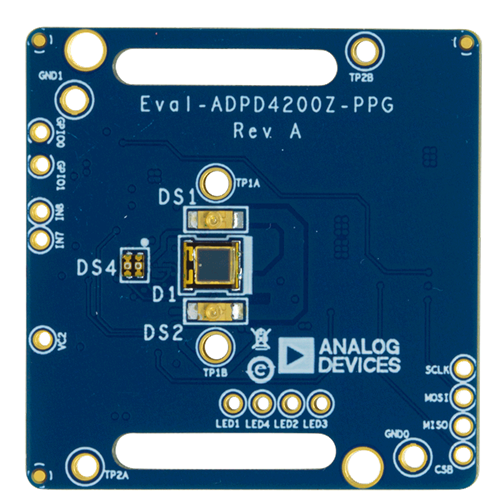

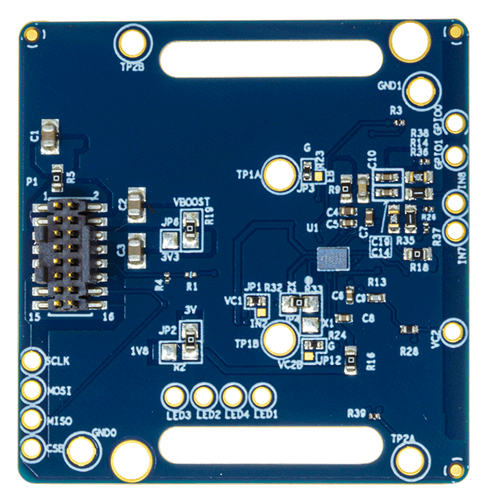

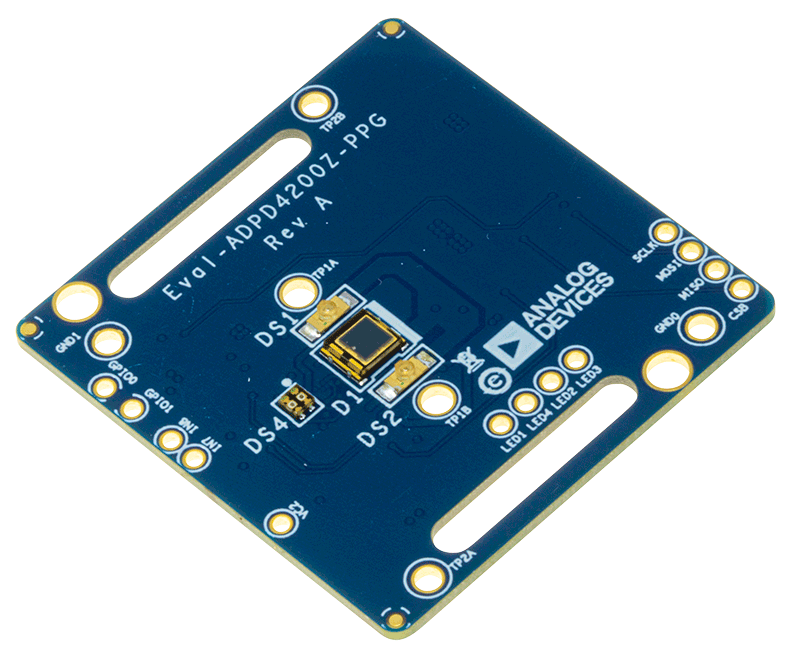

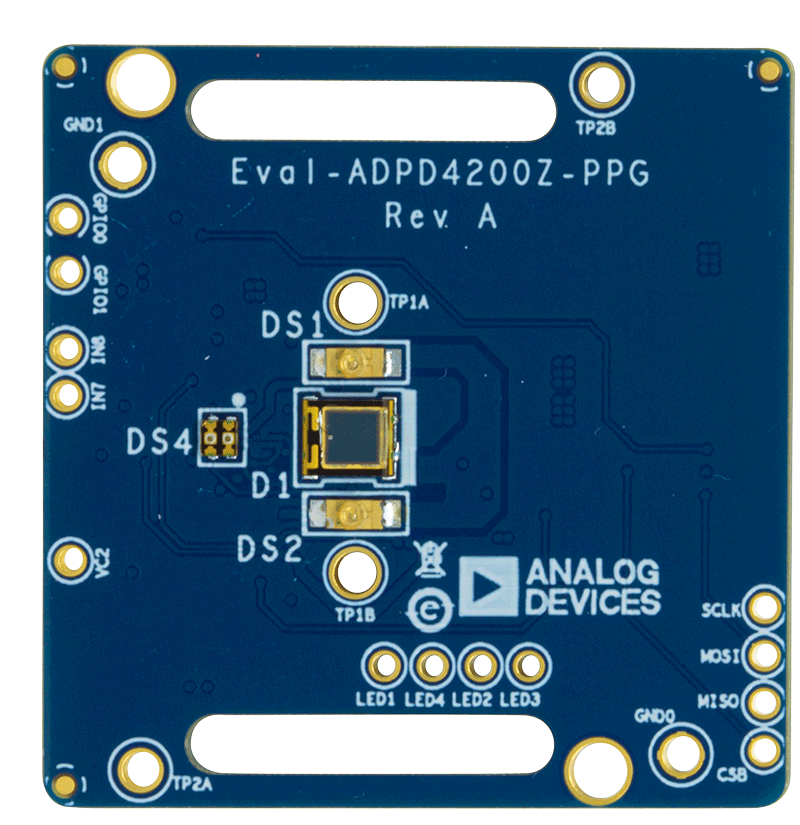

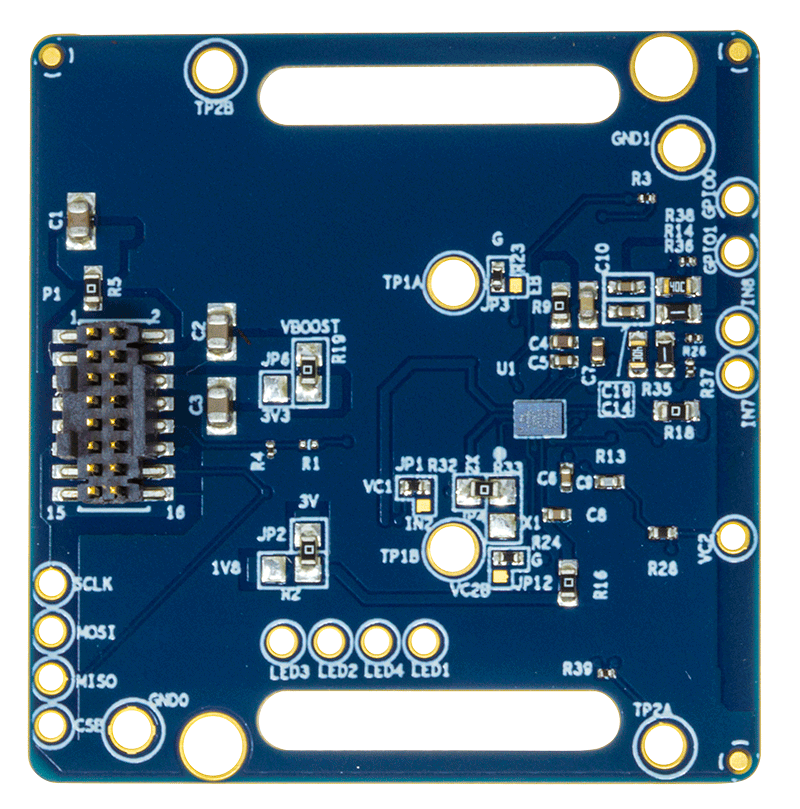

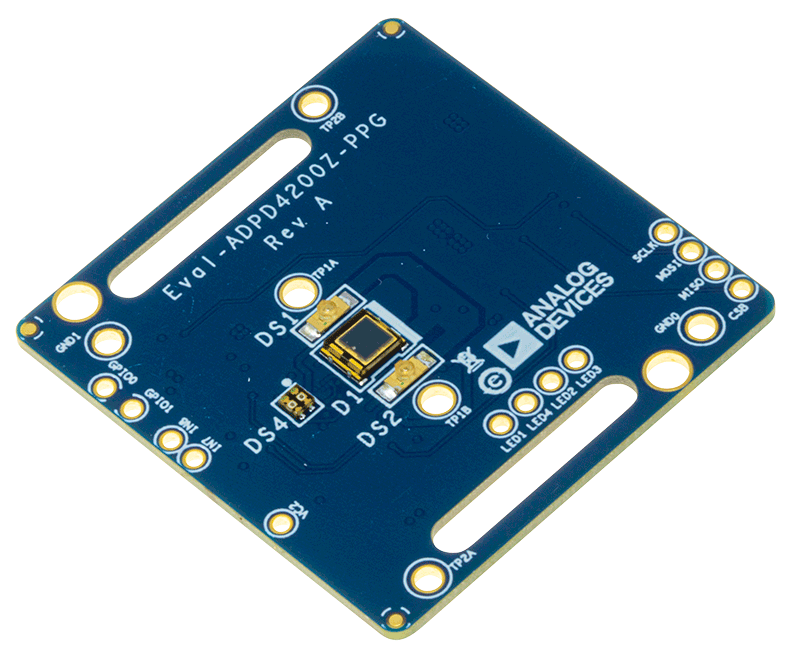

EVAL-ADPD4200Z-PPG評価用ボードは、ADPD4200測光用フロントエンドを評価する簡単な手段をユーザに提供します。EVAL-ADPD4200Z-PPG評価用ボードは、バイタル・サイン監視アプリケーション、特に手首ベースのフォトプレチスモグラフィー(PPG)用の、別個の部分からなるシンプルな光学設計を実装しています。

EVAL-ADPD4200Z-PPGには、3つの緑色発光ダイオード(LED)、1つの赤外線(IR)LED、および1つの赤色LEDがあり、これらはすべて別々に駆動されます。また、7mm2フォトダイオード1個がボードに実装されています。フォトダイオードには光学フィルタ・コーティングはありません。ただし、IRブロック・フィルタを備えたピン代替デバイス用のピンを使用できます。

このフル機能評価用システムには、Wavetool評価用ソフトウェアのグラフィカル・ユーザ・インターフェース(GUI)があり、ロー・レベルのレジスタ・アクセスとハイ・レベルのシステム構成オプションをユーザに提供しています。このツールにストリーミングされる未加工データは、遅延がほとんどなくリアルタイムに表示できます。周波数領域と時間領域の両方で表示できます。

Wavetool評価用ソフトウェア(EVAL-ADPD4200Z-PPG製品ページからダウンロード可能)のユーザ・データグラム・プロトコル(UDP)転送機能により、LabVIEW®やMATLAB®などの外部解析プログラムへのデータ・ストリーム接続とレジスタ設定がリアルタイムで可能になります。

EVAL-ADPD4200Z-PPGボードは、EVAL-ADPDUCZマイクロコントローラ・ボード(EVAL-ADPD4200Z-PPG製品ページから入手)から電力を供給されます。電力条件の他、シリアル・ポート・インターフェイス(SPI)(デフォルト)データ・ストリームがマイクロコントローラによってADPD4200から受信されます。

これら2つのボードはリボン・ケーブルで接続されます。マイクロコントローラはデータを再パッケージ化し、USB経由でPCの仮想シリアル・ポートに送信します。このでーたは、Wavetool評価用ソフトウェアで表示されます。

EVAL-ADPD4200Z-PPGは、ADPD4200用のSPIを使用して、ユーザのマイクロコントローラ開発システムに直接接続することもできます。

ADPD4200の詳細については、ADPD4200データシートを参照してください。EVAL-ADPD4200Z-PPG評価ボードを使用する場合は、ユーザ・ガイドと併せて参照してください。

マーケット&テクノロジー

対象となる製品

パッケージの内容

  • EVAL-ADPD4200Z-PPG 評価用ボード
  • リボン・ケーブル
  • 面ファスナー付きリストストラップ

推奨システム動作環境

その他の必要な機器

Windows7またはWindows10オペレーティング・システムを実行しているPC
EVAL-ADPDUCZ、Cortex-M4マイクロコントローラ・マザーボード
オプション:EVAL-ADPDM4、代替のCortex-M3マイクロコントローラ・マザーボード(EVAL-ADPD4200製品ページから入手可能)

ソフトウェア

評価用ソフトウェア

EXE
64.99 M
Wavetool Evaluation Software (Rev. 5.22.1)
A user datagram protocol (UDP) transfer capability from the Wavetool Evaluation Software allows data stream connections and register configurability to external analysis programs, such as LabVIEW® or MATLAB®, in real time.
