EVAL-ADGM1004SDZ

製品概要

EVAL-ADGM1004SDZは、ADGM1004の広帯域、単極4投（SP4T）、マイクロマシン・システム（MEMS）スイッチと、小型の24ピン、5mm × 4mm × 1.45mm、リード・フレーム・チップ・スケール・パッケージ（LFCSP）と一体になった制御チップを評価します。SP4Tスイッチは、最適な帯域幅性能、電力処理機能、無線周波数アプリケーション向けの直線性を備えたアナログ・デバイセズのMEMSスイッチ技術を利用しています。制御チップは、MEMSスイッチに必要な高電圧信号を生成し、ユーザが柔軟な相補型金属酸化膜半導体（CMOS）、低電圧トランジスタtoトランジスタ・ロジック（LVTTL）互換、パラレル・インターフェースに加えて、シリアル・ペリフェラル・インターフェース（SPI）を通じて操作を制御できるようにします。複数のADGM1004デバイスをデイジーチェーンで構成できるため、最小限のデジタル・ラインで複数のデバイスを構成できます。

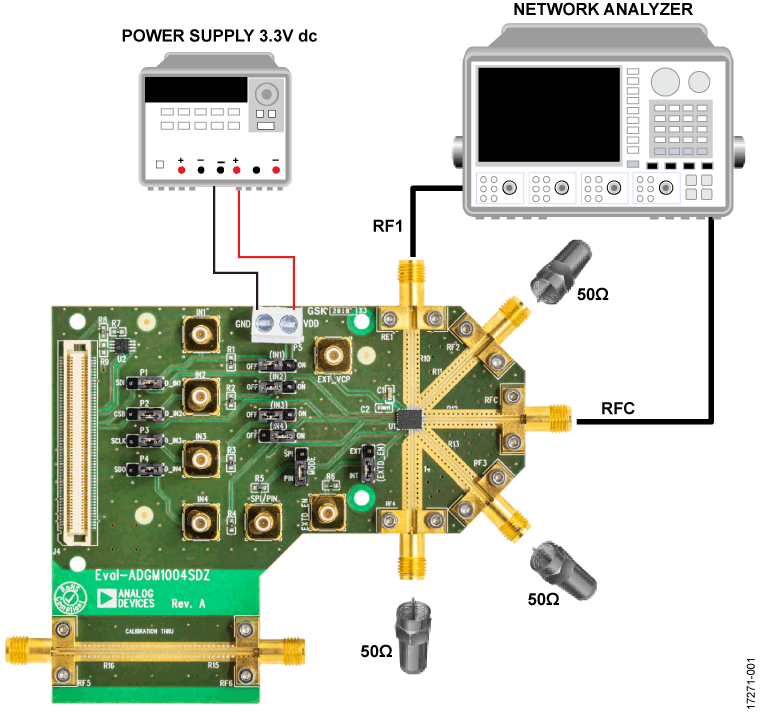

SPIインターフェースの場合、EVAL-ADGM1004SDZはシステム・デモンストレーション・プラットフォーム（SDP）ボードを介してPCのUSBポートに接続します。EVAL-SDP-CB1Z（SDP-B）コントローラー・ボードは、使用が許容されており、www.analog.com/SDP-Bでご注文いただけます。

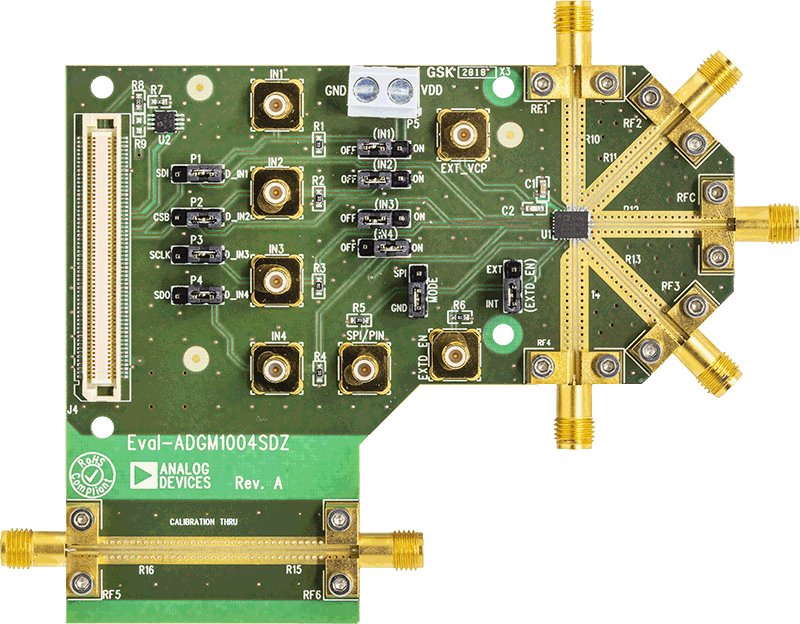

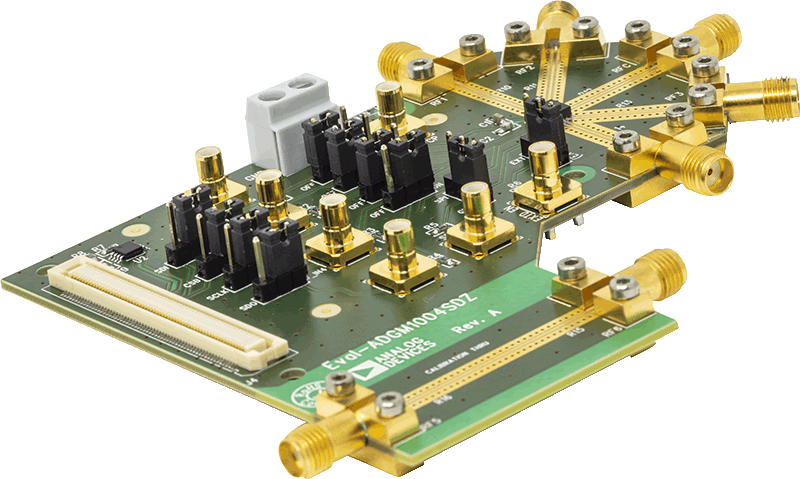

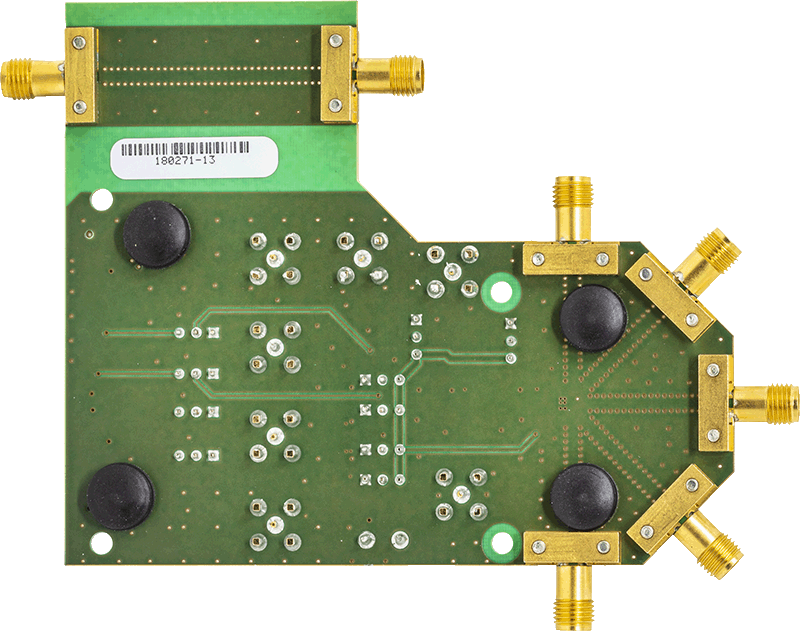

EVAL-ADGM1004SDZには、RFおよび制御信号用のコネクタと、ユーザがスイッチの操作を制御してADGM1004の性能を評価できるリンクが装着されています。

ADGM1004の全仕様については、ADGM1004のデータシートを参照してください。EVAL-ADGM1004SDZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
